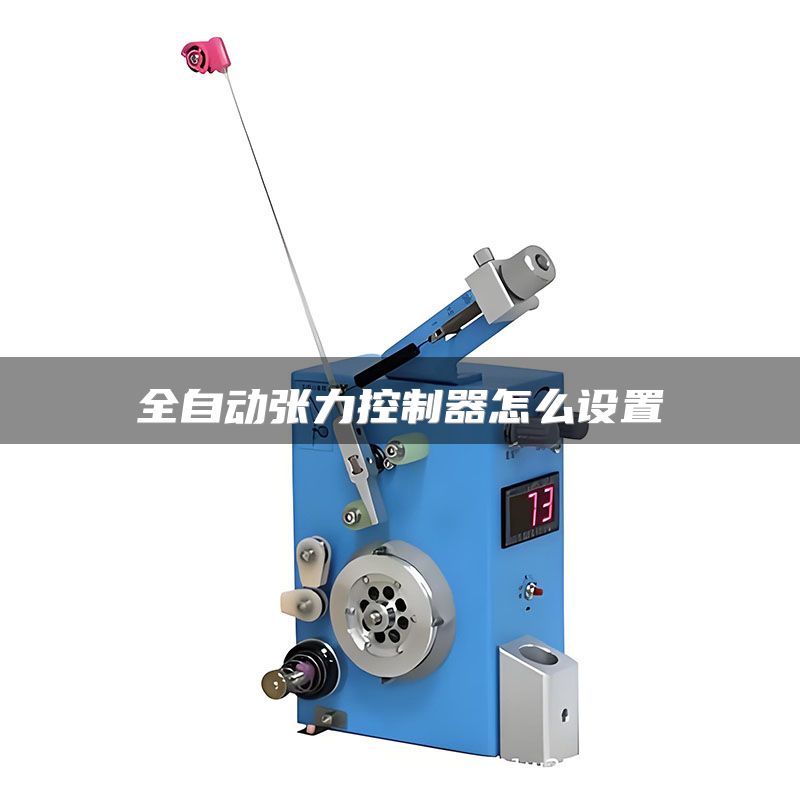

全自动张力控制器怎么设置

全自动张力控制器是印刷、包装、纺织、线缆等工业领域中确保材料张力稳定性的核心设备。不正确的设置会导致断带、褶皱、套印不准等问题。本文将基于实际工况数据，提供一套可复用的设置流程与参数调节技巧。

一、初始参数输入与传感器校准

在首次使用或更换材料时，必须输入基础物理参数。以某品牌FT-2000型控制器为例，需在“系统设置”菜单中设定卷径范围（如最小轴径75mm，最大卷径600mm）和材料弹性模量（如BOPP薄膜通常设为1800-2200N/mm²）。实操建议：先查阅材料供应商提供的物性表，若无数据，可通过“悬垂法”估算：取1米长材料，一端固定，另一端悬挂1kg砝码，测量伸长量，按公式E=mgL/(ΔL·S)计算，其中S为截面积。

传感器校准是误差来源的关键。张力传感器的零点漂移在24小时内可能达到满量程的0.5%。步骤：① 确保材料完全松弛，张力为零；② 在控制器面板长按“校准”键3秒，等待屏幕显示“CAL OK”；③ 施加标准砝码（如20kg），对比显示值与实际值，误差需控制在±0.3%以内。笔者曾见某工厂因未做此步，导致实际张力为设定值的1.8倍，断带率月均高达12次，校准后降至0次。

二、PID参数整定与响应速度优化

张力控制的核心是PID（比例-积分-微分）算法。盲调参数是常见误区。推荐使用“两步整定法”：第一步，将I（积分）和D（微分）设为0，P（比例）从0逐渐增大，直至系统出现等幅振荡（张力波动幅度恒定），记录此时P值设为Pc，振荡周期为Tc。第二步，根据齐格勒-尼科尔斯法则，设置P=0.6Pc，I=0.5Tc，D=0.125Tc。在某分切机上测得Pc=12，Tc=1.8秒，则设定P=7.2，I=0.9秒，D=0.225秒。

实操建议：对于高弹性材料（如橡胶、弹性膜），建议将I值适当增大（如1.2Tc），防止积分饱和导致的过冲；对于低弹性材料（如纸张、铝箔），可适当减小D值（如0.1Tc），避免微分对高频噪声的放大。笔者建议在试运行阶段将D值设为0，待P和I调稳后再引入D，可减少30%的调试时间。

三、加速与减速阶段的动态补偿

匀速运行时张力稳定不代表加减速时也稳定。加速时材料惯性会额外消耗张力，减速时则相反。设置不当会造成首端与尾端张力差超过15%。解决方案：启用“张力前馈补偿”功能。在控制器参数中找到“加速度补偿系数”，建议初始值设为0.05N/(m/s²)，即每1m/s²的加速度变化，补偿5N张力。

案例：某凹版印刷机在从100m/min加速至200m/min时，未补偿前张力从35N骤降至22N，导致套印偏差0.8mm。通过设置补偿系数为0.08N/(m/s²)并开启“卷径实时计算”后，加速段张力波动控制在±2N以内，套印精度恢复到±0.1mm。实操建议：对于大惯量收放卷（如直径大于500mm），还需设置“卷径惯性补偿”，根据当前卷径动态调整补偿值，公式为补偿值 = 加速度 × 材料线密度 × 当前卷径 / 2。

四、边界条件与故障报警设置

全自动控制器应具备智能报警功能，但很多用户仅使用默认值。推荐按材料特性自定义报警阈值。张力上限设为设定值的120%，下限设为80%，但需注意：若材料最大断裂张力为100N，而设定值为50N，则上限应设为80N（160%），而非60N。笔者建议将“张力偏差超时报警”时长设为3秒，以免瞬时扰动引发误报。

实操建议：安装机械限位开关作为物理备份。在一次调试中，因传感器电缆被卷入，反馈值突变为0，控制器立即将输出增至最大值，瞬间拉断材料。此后笔者坚持在放卷轴安装过张力开关，设定值为设定值的150%，直接切断驱动信号，彻底杜绝此风险。

五、多轴联动与总线通讯设置

在复杂设备中（如卫星式柔印机、复合机），多个张力区需协调控制。同步时钟偏差超过5ms会导致明显波动。设置要点：① 将所有控制器设为同一CANopen或EtherCAT总线，主站脉冲周期设为1ms；② 各从站控制器配置同步模式，启用“DC同步”功能；③ 在调试软件中检查各轴实际张力响应时间，若某轴滞后超过2ms，需调整其PID参数或检查网络拓扑。

某三层复合机原采用独立控制器，各段张力差异导致材料屈曲。改为总线同步后，统一设定PID参数，并将放卷、中间牵引、收卷的加速时间常数分别设为0.5s、0.8s、1.0s，使三段张力同步达到稳态，产品合格率从87%提升至99.2%。笔者强调，总线通讯的数据流优先级应设为：张力反馈 > 速度指令 > 诊断数据，避免通信拥堵。

六、调试日志与持续优化

设置并非一次性工作。记录每次参数变更与对应效果，建立参数优化数据库。记录“2025-03-15 收卷张力设定由40N改为38N，卷径从200mm至500mm，锥度系数0.8，成品松紧度改善”。长期积累后，可针对不同材料（如PE膜、无纺布、铜箔）生成预设参数组，实现一键切换。

全自动张力控制器的设置需遵循“校准基础参数→整定PID→补偿动态偏差→设定安全边界→协调多轴联动”的逻辑链。切忌依赖出厂默认值，必须结合材料特性与设备惯量进行实测调整。笔者建议每季度进行一次传感器精度复检，每更换一次材料类型，至少预留2小时进行参数微调。只有将设置视为动态优化过程，才能最大化设备效能并降低损耗。
