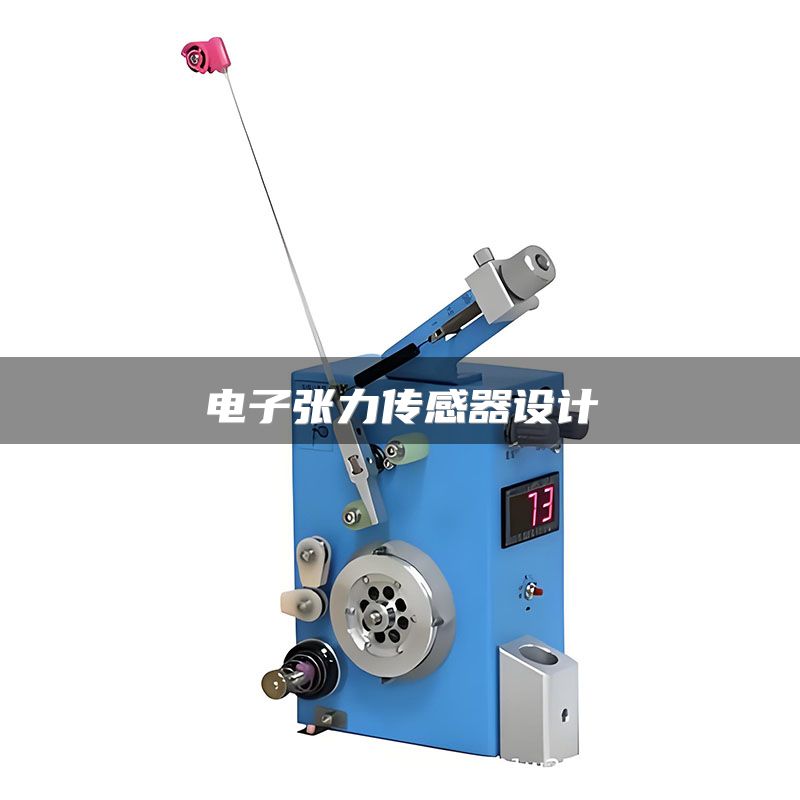

电子张力传感器设计

在工业自动化与精密制造领域，张力控制是决定产品质量的核心环节。无论是纺织行业的纱线卷绕，还是印刷包装中的薄膜输送，张力的微小波动都可能导致产品报废。电子张力传感器作为现代张力控制系统的“感知神经”，其设计优劣直接决定控制系统的精度与响应速度。

一、电子张力传感器的核心设计原理

电子张力传感器的本质是将机械张力信号转换为可处理的电信号。目前主流设计采用电阻应变片式结构，其工作原理基于金属导体的应变效应。当张力施加于传感器弹性体上，弹性体产生形变，粘贴在其表面的应变片电阻值随之变化。通过惠斯通电桥电路，这种电阻变化被转换为电压信号。

关键设计参数：弹性体的材料选择至关重要。常见的铝合金（如7075-T6）提供良好的线性与弹性极限，适用于中等量程（如0-500N）。而不锈钢（如17-4PH）则用于高负载或腐蚀性环境，量程可达2000N。工程师在设计时需计算弹性体的安全系数，通常取2.5-3倍额定负载，以确保长期稳定性。

实操建议：在选型阶段，应计算实际最大张力负载的1.5倍作为传感器额定值。生产线最大张力为300N，推荐选择500N量程的传感器，这能同时保证灵敏度和过载保护。

二、三种主流结构设计对比

不同应用场景对传感器结构有不同要求。以下是三种常见设计：

根据行业数据，在薄膜印刷应用中，采用S型传感器的张力控制精度可达到±0.5N，而悬臂梁式在相同负载下误差约为±2N。我的观点是：除非成本极度敏感，否则在中等负载精度要求较高的场合，S型结构是更好的长期投资。

三、信号调理与抗干扰设计

传感器原始输出信号通常只有mV级（如2mV/V），极易被环境噪声淹没。有效的信号调理电路是设计成败的关键。

核心步骤：

实操建议：在设计PCB时，将模拟信号走线与数字信号（如通讯线）物理隔离至少2mm，并在电源入口添加铁氧体磁环，这能有效抑制10MHz-100MHz频段的传导干扰。

四、温度补偿与长期稳定性

温度变化是传感器漂移的主要诱因。应变片的电阻温度系数（TCR）约为+10×10⁻⁶/℃，若不补偿，10℃温差即可产生0.1%FS的误差。

补偿策略：

我的个人思考是：对于研发预算充足的项目，应优先采用数字补偿方案。虽然初期开发成本较高，但后期维护成本和校准周期可大幅缩短，且能适应更宽的温度范围。

五、选型与安装实操指南

六、未来设计趋势

无线化与智能化是电子张力传感器的发展方向。集成MEMS（微机电系统）的传感器体积可缩小50%，功耗降至10mW，适合旋转部件监测。自诊断算法能实时监测传感器健康状态，在漂移超限前发出预警，将非计划停机时间减少35%。

总结而言，电子张力传感器设计是一门精密的工程艺术。从弹性体的力学计算到信号链的噪声抑制，每个细节都影响着最终性能。对于工程师而言，理解原理、严格遵循安装规范，并结合实际应用进行优化，是实现卓越张力控制的关键。希望本文提供的具体数据和实操建议，能帮助你在项目中做出更明智的设计决策。
