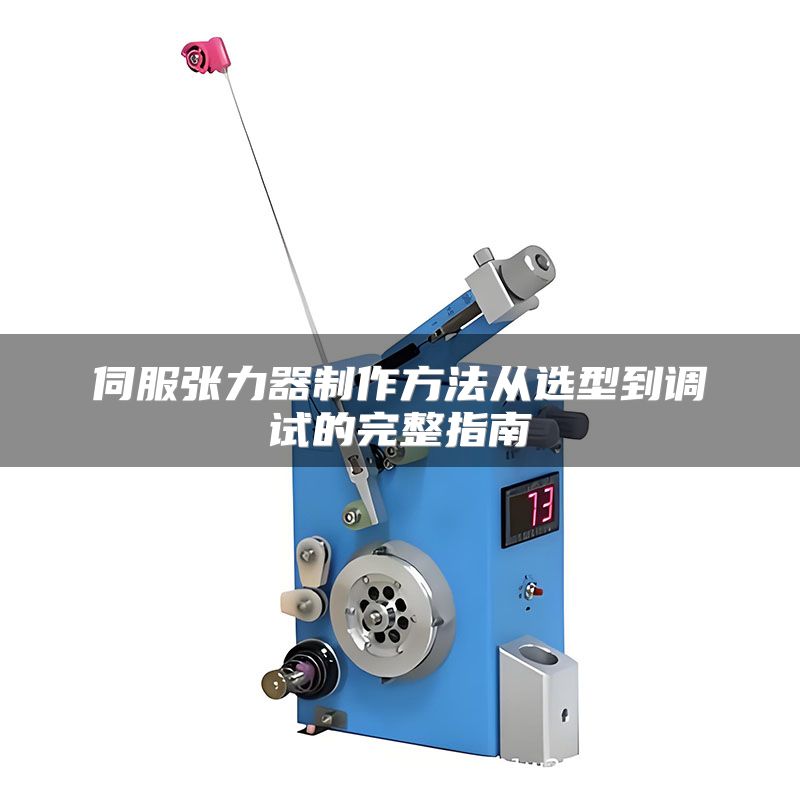

伺服张力器制作的核心是闭环PID控制：通过张力传感器实时反馈信号，驱动伺服电机调整卷绕扭矩，从而维持恒定张力。以下是详细制作步骤与关键技术解析。
1. 伺服张力器的核心组件有哪些？如何选型？
制作伺服张力器的关键组件包括：
伺服电机与驱动器选择高响应、低惯量的伺服电机，推荐松下A5系列或安川Σ-7系列，额定转速≥3000rpm，扭矩波动＜±1%。驱动器须支持扭矩模式或速度模式，且具备模拟量输入接口（0-10V或4-20mA）。张力传感器采用应变片式或压电式传感器，量程应为预测最大张力的1.2-1.5倍。例如卷绕0.1mm漆包线，建议选0-2N量程。输出信号需与驱动器兼容，推荐0-10V线性输出。控制器（PLC或专用张力板）工业场景用PLC（如三菱FX5U）负责PID运算；精密小批量可用专用张力控制器（如三菱LD-201）降低开发难度。执行机构（滚珠丝杆或直接驱动）要求低摩擦、零背隙，建议使用DDR直驱电机或高精度行星减速机，确保无冲击。2. 制作伺服张力器时，关键的工艺参数如何设定？
以下参数直接影响张力精度与稳定性：
PID参数整定比例增益（Kp）：先设0.5-1，逐步增大直至出现震荡，再回调至震荡前的70%。积分时间（Ti）：从1秒开始，缩短Ti可消除静差，但过大易导致超调；最佳值为0.5-2秒。微分时间（Td）：对惯性大的系统设为0.05-0.1秒，抑制过冲。张力传感器校准用标准砝码（如50g、100g）在静止状态下标定，使模拟量对应张力值线性度＜±0.5%。响应速度要求卷绕速度变化时，张力波动需＜±2%。可通过设置加速度前馈（Feedforward）补偿动态误差，前馈系数设为0.8-1.0。3. 如何测试并调试伺服张力器，避免常见错误？
按照以下步骤进行调试：
空载运行：电机不接负载，测试驱动器扭矩输出是否为线性（模拟量输入对应扭矩）。带载磨合：用铜丝或铝丝低速卷绕（线速0.5m/s），观察张力曲线是否平滑。若出现高频抖动，则滤除传感器噪声（截止频率设为10-20Hz）。抗干扰测试：模拟材料打滑或速度突变，检查张力恢复时间＜200ms。行业标准要求：恢复时间≤150ms（参考ISO 9402）。常见陷阱：传感器安装位置远离电机，导致延迟；解决方案：缩短传感器与执行器距离（＜0.5m）。PID积分饱和：出现大幅超调则不降速，可限制积分输出范围（±10%最大设定值）。4. 伺服张力器制作有哪些简易替代方案？
若无法自制，可参考以下商业化方案：
模块化产品：三菱LD-201、Moog A300等成品张力单元，支持即插即用，但成本较高。低成本法：用步进电机替代伺服，配合闭环步进驱动器（如雷赛CL86），可节省50%成本，但动态响应略差（张力波动增至±5%）。开源方案：基于Arduino Due + 10位ADC制作简易控制器，适合教学或小批量测试。总结建议：伺服张力器制作需重点关注闭环响应速度与传感器精度。对于高要求工业场景，建议选用松下A5系列伺服+三菱LD-201控制器；若成本敏感，可尝试雷赛闭环步进搭配自制PID板。务必进行多轮带载测试，保证张力波动控制在±2%以内。一句话总结：优质伺服张力器=高性能伺服+精确PID+低噪声传感器，测试标准需参照行业ISO 9402规范。
