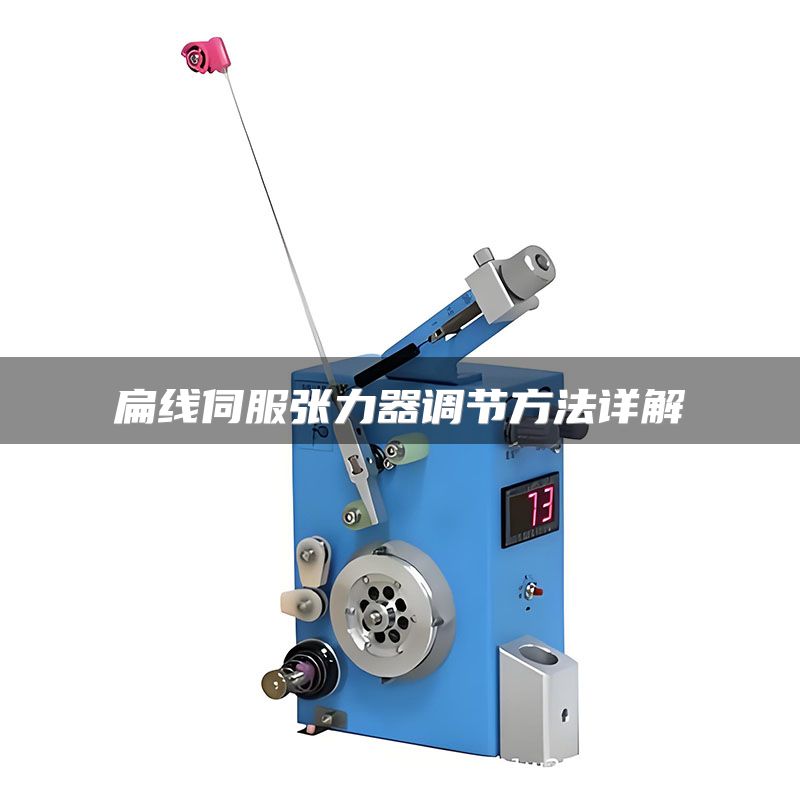

调节扁线伺服张力器的核心在于校准机械零点、设定目标张力值、调整PID参数以及检查反馈传感器灵敏度。以下是详细步骤和子问题解答。
1. 调节前需要做哪些机械准备？
检查所有导向轮和张力辊是否转动灵活，确保无机械卡滞或阻力不均。校准伺服电机与张力臂的机械零点：使用专用对位工具（如激光对中仪或千分表）使张力臂处于水平或初始设定角度，通常为0°或标定的起始位置。确认扁线路径平滑无扭曲，张力传感器（应变片式或压电式）安装牢固且信号线屏蔽良好。检查伺服驱动器与控制器之间的通信接口（如EtherCAT或脉冲指令）是否正常。2. 如何设定目标张力值与PID参数？
目标张力值设定：通过触控屏或上位机输入具体数值，例如0.5N~5N，根据扁线截面积（0.1~1.0mm²）和材料（铜、铝、合金）选择。行业标准通常取材料屈服强度的10%~20%。PID参数整定方法：先设置比例增益P为中等值（如50%），微分D为0，积分I为小值（如10%），让系统运行并观察响应。逐步增大P直到出现轻微振荡（约1~2Hz），然后减小20%保持稳定。增大I以消除稳态误差，每次增加5%直到张力偏差在±2%内。最后增加D抑制过冲，建议从5%开始逐步增加到振荡消失。经验参考值：铜线扁线推荐P=60%，I=15%，D=5%；铝线扁线因弹性模量小，P可稍高至70%。3. 如何验证调节效果？
实时监测：用数字张力计或示波器读取张力信号，正常波动应在±3%以内（高端线束制造要求±1%）。电流波形检查：通过伺服驱动器软件查看电机电流，应平滑连续，无频繁正反向切换（即张力跳动）。加减速测试：运行速度从10m/min突增至100m/min，张力变化应<5%，恢复时间<0.5秒。标准砝码校验：每班次用标准砝码（如1N、2N）挂载张力臂，校准传感器输出值，偏差超过1%需重新标定。4. 常见故障及排除
张力不稳（波动>5%）：检查张力传感器零点漂移，重新执行归零校准；或伺服驱动器速度环带宽不足（建议>100Hz）。响应过慢（恢复时间>1秒）：增大P值到80%或检查伺服驱动器速度环增益是否过低，同时确认加减速时间设置是否合理（通常<200ms）。低频振荡（约2~5Hz）：减小I值（如从15%降至8%），或增加D值（升至10%）；也可能是机械阻尼不足，需增加张力臂配重或更换高阻尼滚轮。启动时冲击过大：设置软件启动斜率（如目标张力从0逐渐增加到设定值，时间设为1~3秒）。总结建议
根据线材规格（0.1~1.0mm²扁线）选择对应量程的张力器，优先选用数字式伺服张力器（如三菱、安川品牌），调节时遵循“先机械后电气、先P后I再D”的顺序，并定期用标准砝码校验传感器。掌握上述调节步骤，可让扁线伺服张力器在绕线、绞线等工序中实现稳定可靠的张力控制。
