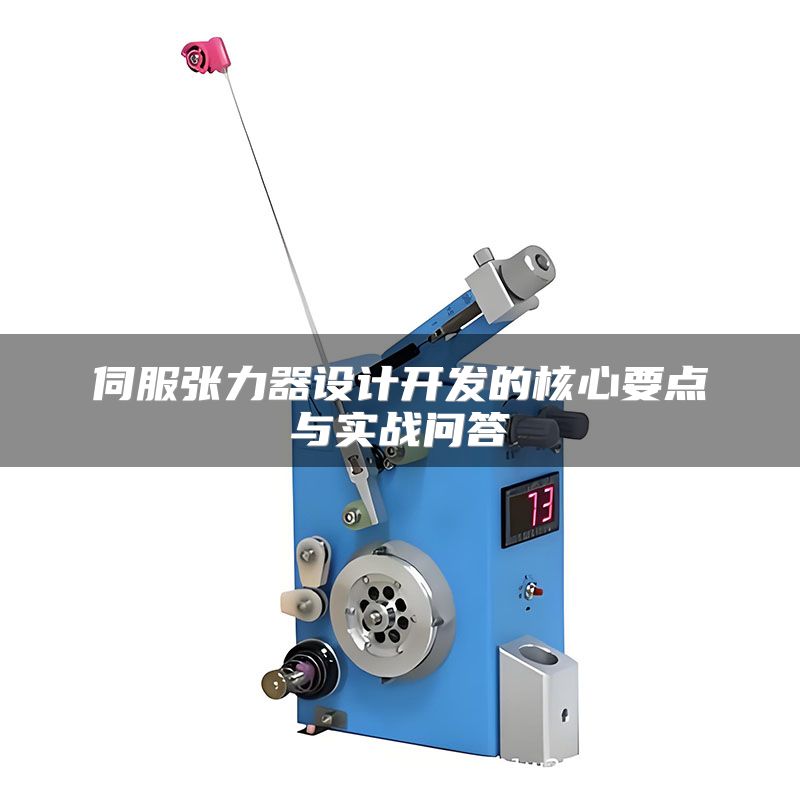

伺服张力器设计开发的核心在于闭环控制与精密传感器匹配，确保在高速动态下实现恒张力控制，精度可达±0.5%以内。以下为设计开发中的关键问题解答。
1. 伺服张力器的核心设计原理是什么？
伺服张力器基于闭环控制系统，由控制器、伺服电机、张力传感器和机械执行机构组成。工作原理如下：
传感器实时检测线缆或材料的张力值，反馈至控制器。控制器与目标张力值对比，计算偏差后驱动伺服电机调整扭矩或位置。机械结构（如摆动辊、舞蹈轮）补偿动态波动，维持恒定张力。关键设计参数包括：
张力范围：覆盖0.1N至500N，根据应用定制。响应时间：通常要求≤10ms，适应高速启停。控制精度：行业基准为±0.5%（如三菱、欧姆龙驱动器配合Nordson传感器可达±0.2%）。2. 如何选择张力传感器？关键参数有哪些？
传感器选型直接影响控制精度与可靠性，常见类型为应变片式和编码器式。推荐遵循以下标准：
量程余量：标称张力为最大工作张力的120%-150%，避免过载损伤。精度等级：工业级要求0.1%FS-0.3%FS（满量程），高精度应用如光纤拉丝需0.05%FS。温度稳定性：温度漂移系数应<0.01%FS/℃，防止环境变化影响。机械接口：采用法兰式或U型槽结构，适配滚轮直径（常见40mm-120mm）。HBM、Interface品牌的应变片传感器在张力领域市场占有率超60%。
3. 控制算法在设计中有哪些常见优化策略？
控制算法是伺服张力器动态性能的核心。典型方法包括：
PID控制：基础框架，需整定P（比例）、I（积分）、D（微分）参数。工业实践中常用增益自适应PID，应对卷径变化（如收放卷）。前馈补偿：加入速度或加速度前馈，减小滞后。在1m/s线速变化时，前馈可降低超调量50%。模糊控制或模型预测控制（MPC）：用于非线性工况（如弹性材料拉伸）。需结合Matlab/Simulink仿真优化参数。注意：采样频率需≥1kHz（控制器如Beckhoff、Delta Tau），否则出现共振。
4. 设计时需注意哪些机械结构因素？
机械结构对张力波动影响显著，常见痛点及对策如下：
惯性匹配：电机转子惯量与负载惯量比应在1:5以内，否则产生震荡。可选用低惯量伺服电机（如松下MINAS A6）。阻尼设计：加装磁粉制动器或气动缓冲器吸收高频扰动，适用于>20Hz震动。滚轮材质与包角：采用硬铬涂层铝辊（表面粗糙度Ra0.4），包角≥180°，减少打滑。安装公差：滚轮轴平行度需≤0.1mm，避免单侧张力不均。总结建议：优先选择闭环控制+高精度传感器（如HBM）+PID前馈算法，并根据卷径变化动态调整参数；机械上匹配低惯量电机与柔性减振结构，可大幅提升稳定性。一句话总结：伺服张力器设计开发成功的关键在于闭环系统精准匹配，以±0.5%精度和10ms级响应为目标，选择成熟品牌与优化机械结构。
