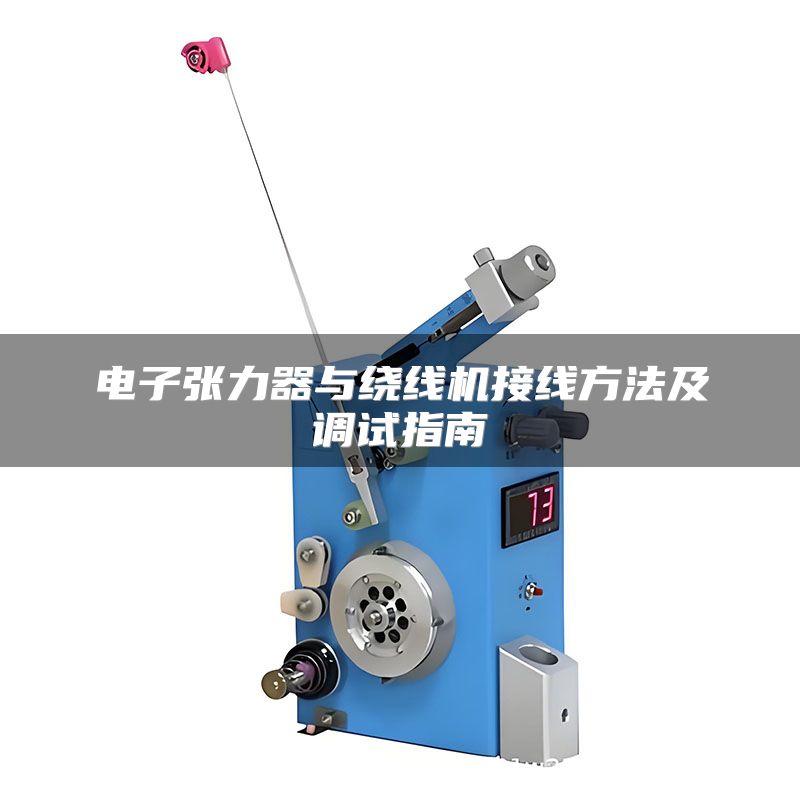

电子张力器与绕线机的标准接线是通过张力传感器采集实时线材张力信号，经张力控制器运算后输出控制信号至磁粉制动器或伺服电机，构成闭环张力控制系统。具体接线需根据控制器型号选择模拟量、脉冲或通讯接口，并校准零点和满量程。
如何选择电子张力器与绕线机的信号接口？
模拟量接口（0~10V / 4~20mA）：最通用，需确认绕线机PLC或驱动模块支持对应输入规格；接线时注意屏蔽层单端接地，避免信号干扰。脉冲/步进接口：用于伺服张力系统，需匹配脉冲频率与张力线性关系，通常每个脉冲对应0.01N~0.1N张力变化。通讯接口（RS485 / Modbus / EtherCAT）：多轴或远程控制场景，推荐Modbus RTU协议，设定波特率9600~115200，数据位8位，停止位1位。电子张力器接线后如何调试参数？
零点校准：绕线机空载运转，松开放线端，调整控制器零点旋钮或菜单使显示值归零。满量程校准：在张力器额定负载下（例如10N），用标准砝码或拉力计验证，调整增益使显示与实测一致。PID参数设定：根据线材材质（漆包线、光纤、铜线）设置P（比例）通常0.5~5.0，I（积分） 0.1~2.0秒，D（微分） 0~0.5秒；柔性线材需降低P值避免震荡。常见接线错误及解决办法
信号线过长（超过50米）导致衰减：改用RS485差分传输或添加信号隔离器。地线环流：控制器与绕线机地线共点，避免形成环路；使用隔离电源模块。张力波动：检查机械阻力（轴承、导轮）是否均匀，或调整控制器采样周期（建议10~50ms）。如何根据绕线机类型选配张力系统？
高速绕线机（≥3000rpm）：选用伺服电机直驱式张力器，响应时间<10ms，支持加速度前馈补偿。粗线径绕线机（线径>0.5mm）：搭配大扭矩磁粉制动器（如ZKB-5A），额定张力15N~50N。精密微型绕线机（线径<0.05mm）：推荐气动张力器或编码器反馈型电子张力器，分辨率0.001N。：电子张力器接绕线机的核心是闭环信号匹配，按接口类型调试校准，并针对线材特性优化PID参数，推荐优先选用带通讯功能的智能张力控制器，便于远程监控与故障诊断。
