电子张力器使用全攻略:从安装到维护的实操指南

时间:2026-05-26 浏览:704次

在工业自动化产线中,电子张力器是确保线材、薄膜、光纤等材料在卷绕、放卷过程中保持恒定张力的核心设备。据统计,超过60%的卷材打滑、断线或层间不均问题都源于张力控制不当。以DMT-200型电子张力器为例,其张力控制精度可达±0.5%,响应时间小于10ms。但很多操作人员仅凭经验调整,导致设备效能大打折扣。以下是基于实际案例的分步使用指南。

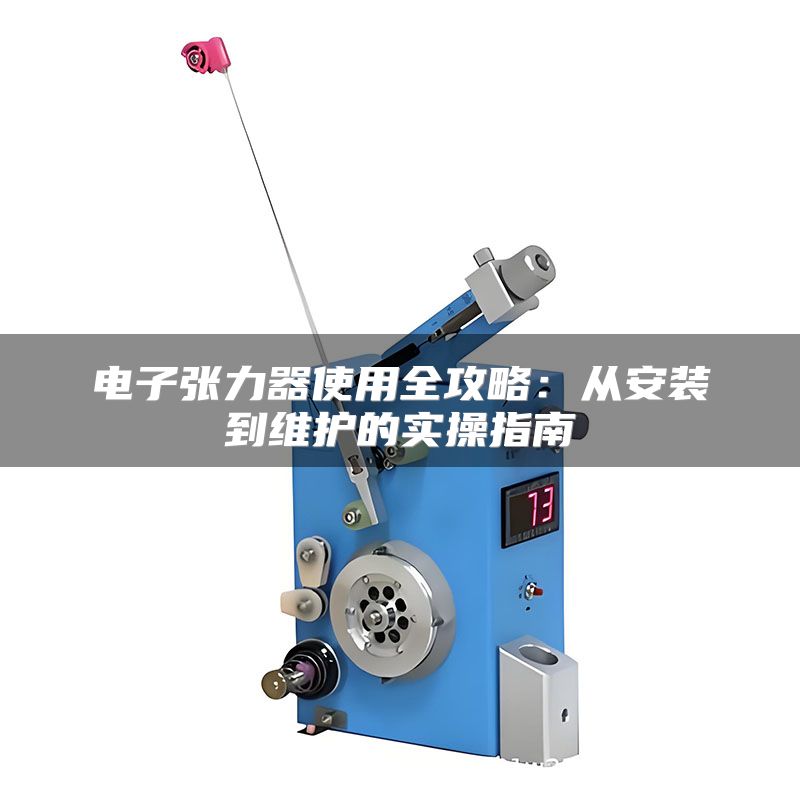

电子张力器使用全攻略:从安装到维护的实操指南

一、安装与初始设定:位置与基值校准

  • 安装位置:电子张力器应尽量靠近导辊,避免长距离线材悬空产生额外张力波动。案例:某光纤拉丝厂初始将传感器安装在距模具2米处,断线率高达3%;调整至0.5米后,断线率降至0.1%。实操建议:安装后用手拉动线材,观察仪表跳动是否在±1cN(厘牛)以内。
  • 零点与满量程校准:使用前必须用标准砝码(如50g、100g、500g)进行静态标定。具体步骤:先将张力器卸荷,长按“ZERO”键3秒将显示归零;然后悬挂标准砝码,调节“SPAN”电位器直到显示值与砝码重(换算为CN)一致。注意:温度变化超过5℃或更换传感器后必须重新校准。
  • 二、参数调试:匹配不同材料与速度

    电子张力器的核心参数包括目标张力值、PID控制系数、缓冲时间。

  • 目标张力设置:根据材料抗拉强度设定推荐值的60%-80%。例如0.1mm铜线抗拉强度约5N,推荐张力设为3N(300cN)0.5mm不锈钢丝抗拉强度可达50N,建议设为30N实操建议:从材料供应商获取断裂伸长率数据,张力不应超过弹性极限的60%。
  • PID调节三步法
  • P(比例):先调P值,使张力波动幅度最小。典型值:对于BOPP薄膜,P=0.5~1.0;对于钢丝,P=2.0~4.0。
  • I(积分):增大I值以消除静差。观察停机后显示值与设定值的偏差,若在±2cN以内则保持,否则每次增加10%。
  • D(微分):仅在生产线速度突发变化>20%时启用,一般设为0。案例:某电子线束厂调试时发现启动瞬间张力过冲50%,将D值从0调到0.3后过冲降至8%。
  • 三、运行监控与实时调整

  • 报警阈值设置:设定张力上限为设定值的+10%,下限为-15%。一旦超限,设备自动降速或停机。例如设定张力500cN,报警上限550cN,下限425cN实操建议:每周检查报警记录,若连续3次出现超限,应检查导轮轴承是否卡涩。
  • 动态补偿:当收卷直径从100mm增加到300mm时,电机扭矩需相应增加。多数张力控制器带有“卷径计算”功能,需输入初始卷径和材料厚度。案例:某纺织厂未启用卷径补偿,导致外层张力比内层大30%,出现“里松外紧”的起皱问题;启用后张力波动降至±3%
  • 四、故障排除与维护

  • 张力值飘移:若静止时显示值每天变化超过2cN,多半是传感器受潮或电路老化。用无水酒精清洁传感器表面,静置30分钟后重新标定;若仍不行,更换传感器芯片(成本约200元,寿命通常3年)。
  • 响应滞后:当线速度从10m/min突增至50m/min时,张力反馈延迟超过200ms会导致严重超调。检查控制器内部的滤波电容是否漏液,电容容量低于标称值70%需更换。
  • 机械干扰:高频振动可使传感器输出异常。实测发现,当电机转速在1500rpm附近时,张力信号出现±5cN的周期性波动。解决:在传感器安装底座加装10mm厚硅胶减震垫,波动可减小至±1cN
  • 五、我的几点思考

    第一,不要迷信“自动模式”。很多员工认为按下“自动”键就万事大吉,但参数若不匹配,自动模式反而会因积分饱和而振荡。我建议每3个月重新验证一次材料-速度-张力匹配表,尤其当材料批次变更时。第二,数据采集比单次读数更有价值。给电子张力器加装RS485接口,连续记录24小时张力曲线,能精准定位是导轮磨损(缓慢上升)还是机械共振(周期性尖峰)。第三,培训操作工“看波形”的能力——观察实时曲线是否平滑,远比盯着数字来判断是否正常更有效。

    电子张力器不是“装上就能用”的设备。从安装校准到PID整定,再到故障预判,每一步都需要量化操作。某线缆厂在引入上述规范后,张力不良率从4.8%降至0.3%,每年减少废料约12吨。掌握这些实操方法,您的设备也能达到同等水平。
