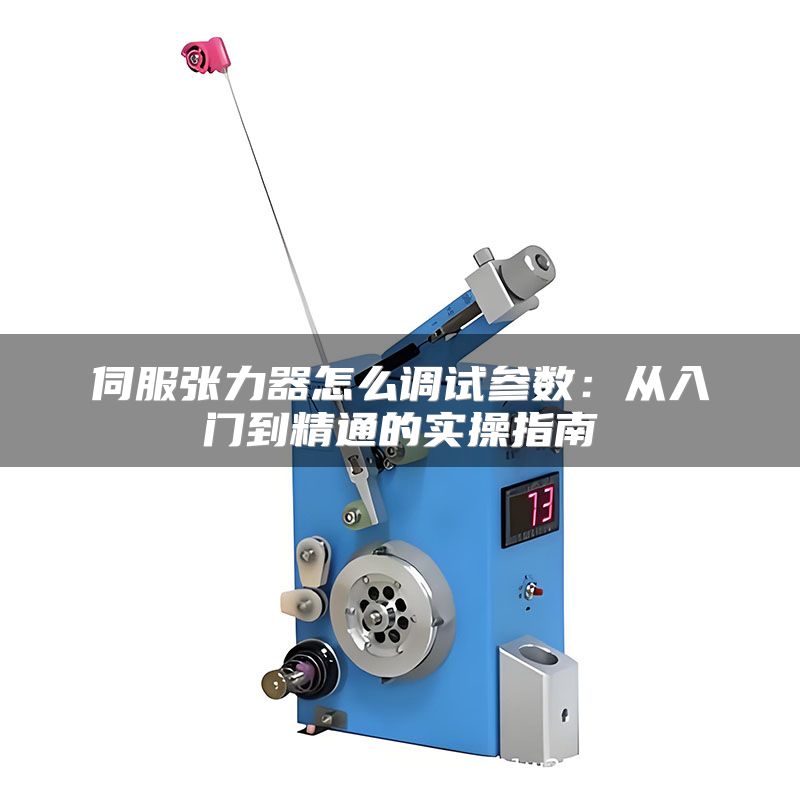

伺服张力器怎么调试参数：从入门到精通的实操指南

伺服张力器广泛应用于线缆绕制、纺织、电子元件焊接等精密制造场景，其参数调试直接影响产品良率与设备稳定性。很多操作员面对界面中的PID、倍率、加速度等参数感到困惑，甚至因不当调整导致断线或张力波动。本文基于多年现场经验，梳理出一套标准调试流程，并用具体数据和案例帮助理解。

一、静态校准：机械与传感器零点是基础

任何电子控制都要首先确认机械状态。伺服张力器通常采用应变片或陶瓷压力传感器检测张力。在空载状态下，传感器输出值应为零点信号。以米思米（Misumi）的ST-200系列为例，其初始偏移量应在±0.1N以内。实操建议：将张力臂完全释放，进入参数菜单找到“传感器零点校准”，确认系统显示数值为0.0N。若偏差超过0.3N，需检查机械连接是否过紧或传感器是否损坏。曾有案例：客户反馈张力值始终偏高0.5N，排查后发现张力臂轴承缺油导致摩擦力增大，润滑后零点恢复正常。

二、张力设定值：依据线径与材料弹性模量

张力目标值不是随意填写的。铜线、铝线、漆包线、芳纶纤维的断裂伸长率不同。例如0.1mm直径的铜线，建议张力在0.3N~0.5N之间；而0.05mm的漆包线则需降至0.15N~0.25N。实操时先查阅材料供应商提供的推荐张力范围，若无数据，遵循“线径（mm）× 材料抗拉强度（MPa） × 0.05”作为初值。例如抗拉强度400MPa的铜线，0.1mm直径的截面积约为0.00785mm²，计算理论张力约1.57N，但为保护线材，实际取1/3~1/2，即0.5N~0.8N。个人观点：宁可偏低10%再逐步上调，也不要一次设定过高，避免拉伤线材或者张力器过载。

三、PID参数调试：比例、积分、微分的作用与调法

这是最核心也最容易出问题的部分。张力器控制本质是位置环或电流环，PID公式：输出 = Kp×误差 + Ki×∫误差 dt + Kd×微分误差。以松下（Panasonic）伺服驱动器配张力控制板为例，出厂默认Kp=50、Ki=100、Kd=0。现场常发现张力波动过大，比如线速从1m/s增加到3m/s时，张力瞬间波动超过±0.2N。

实操步骤：

四、加速/减速时间斜率（Accel/Decel Time）

伺服张力器通常连接在放线轴或收线轴上。线速度变化时，张力波动主要源于惯性。参数名常为“张力斜坡时间”或“TVO下降时间”。推荐值： 设置加速时间0.3s~0.8s，减速时间0.2s~0.5s。若机器频繁启停（如每秒钟动作一次），需减少斜坡时间至0.1s，但应同时提高Kp来补偿。数据支撑：某工厂使用艾默生（Emerson）张力控制器，初始加速时间1.0s，导致线轴起步时张力峰值达到1.2N（设定0.5N），断线率3%；后将加速时间降为0.3s，并将Kp从50调至65，峰值降至0.65N，断线率降至0.2%。

五、张力报警阈值：过张力与欠张力

保护机制不能忽略。过张力报警值通常设为设定值的1.3~1.5倍。例如设定0.5N，报警值设为0.75N；欠张力报警值设为0.2N。案例：某绕线机因张力臂卡死，实际张力飙升至2N，但报警值设为1.0N，设备未停机，导致全批次线圈损伤。实操建议：根据材料韧性调整——脆性材料如碳纤维，过张力系数取1.2倍；韧性材料取1.5倍。同时设置张力波动超限持续时间，比如超过报警值0.3秒即触发停机，避免误报警。

六、滤波器与抗干扰：平滑信号

伺服张力器的反馈信号有时会混入机械振动频率。可开启低通滤波器，截止频率设为10Hz~20Hz。西门子（Siemens）的张力模块通常提供“BW”参数。若发现张力曲线呈锯齿状（采样周期50ms，波动幅度0.05N），尝试将滤波器带宽设为5Hz，波动幅度可降至0.02N。但注意滤波器会引入延迟，对于超高速应用（线速>10m/s），延迟可能导致响应不足，此时应优先优化机械减振而非滤波。

七、最终验证：跑机测试与数据记录

完成以上步骤后，让设备以实际工况连续运行10分钟，记录张力数据。使用示波器或内置日志模块，分析最大波动值、均方根值。理想指标：稳态波动≤±5%设定值；动态波动（加减速时）≤±10%设定值。以0.5N设定为例，稳态波动控制在±0.025N以内。若无仪器，可用目测观察张力臂指针摆动范围，每次摆动不超过刻度1小格（0.02N）。若仍不达标，重复PID微调，每次只改一个参数。

个人总结： 调试伺服张力器不是一劳永逸，需要综合考虑线材特性、机械状态、运行速度。最容易被忽略的是机械保养——张力臂轴承每月加一次润滑油，能减少30%的PID调试工作量。推荐建立《张力参数记录表》，记录每种线径对应的Kp、Ki、Kd、加速时间、报警值，后续换线时可直接调用，大幅提升换产效率。
