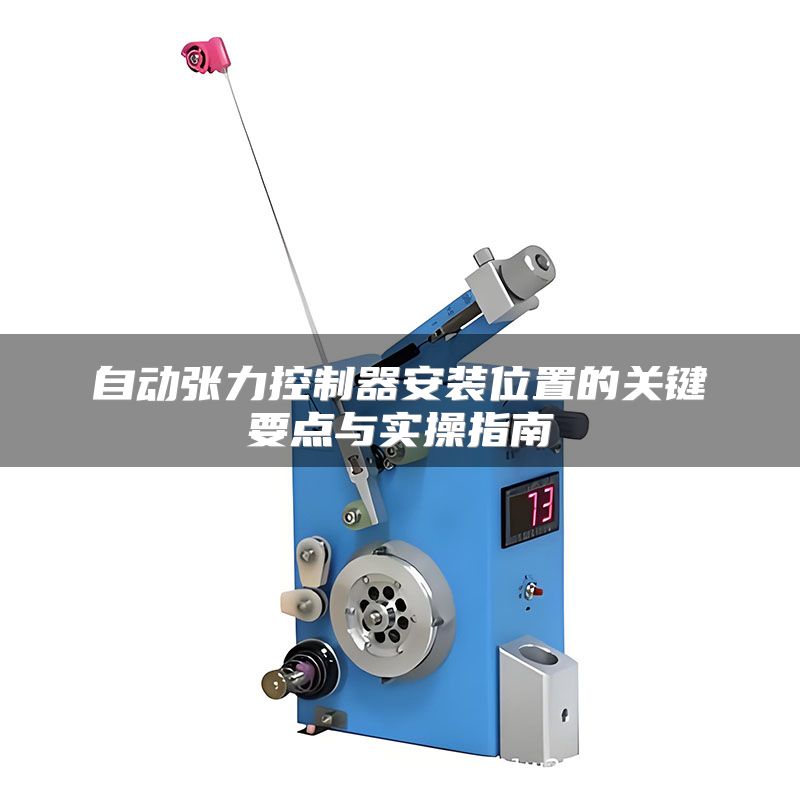

自动张力控制器安装位置的关键要点与实操指南

在印刷、涂布、复合、分切等卷材加工行业中，自动张力控制器的安装位置直接决定系统的响应速度、控制精度和长期运行的稳定性。许多设备工程师往往只关注控制器本身的选型，却忽略了安装位置这一基础环节，导致张力波动大、断带频繁、收卷不齐等问题。本文基于多年现场调试经验，结合具体数据和案例，分点阐述安装位置的推荐方案，并给出可落地的实操建议。

一、靠近卷轴安装：放卷与收卷端的直接控制

放卷和收卷轴是最常见的安装位置。将张力传感器（如称重传感器或浮动辊编码器）直接安装在卷轴支撑轴承座下方，或通过导辊引出的方式，可以实时检测卷径变化引起的张力波动。

具体案例：某软包装印刷厂在1200mm幅宽的凹印机上，原将张力传感器装在放卷轴后300mm处，印刷速度150m/min时张力波动达到±12%，导致套色偏差。后改为将传感器直接固定在放卷轴轴承座上，信号电缆采用屏蔽双绞线并远离变频器，波动降至±3%，废品率下降4.7%。

实操建议：

二、中间辊安装：提升小张力与高速场景的适应性

当加工速度超过200m/min或材料为薄膜、铝箔等轻量基材时，放卷或收卷端的惯性响应会明显滞后。此时将张力控制器安装在中间牵引辊或导向辊处更为合理。

某锂电池隔膜涂布生产线，材料宽度500mm，厚度12μm，原安装位置在收卷轴处，10N设定张力下实际波动±20%。工程师将张力传感器移至涂布头后的第一根冷却辊处，并增加PID前馈补偿，波动缩小至±5%。

实操建议：

三、浮动辊/张力检测辊安装：消除机械共振的优选方案

浮动辊自带阻尼和储能特性，尤其适合要求快速响应且存在机械共振的旧设备改造。某纸板复合厂，原1.8m门幅的复合机，速度120m/min，将张力传感器安装在地面支架上后，机器在85Hz频率附近产生共振，张力信号剧烈抖动。更换为浮动辊，并调整气囊压力至0.3MPa，共振完全消失，张力稳定在设定值的±1.5%。

实操建议：

四、特殊工况：高速机、窄幅机与高温环境

五、个人观点与思考

自动张力控制器的安装位置绝不是“哪里有空装哪里”——它需要综合考虑机械固有频率（建议用振动分析仪扫频）、材料弹性模量、系统响应时间（20ms）以及未来维护便利性。我见过不少企业采购了昂贵的控制器，却因为安装位置不当，导致调试周期长达数月。一个科学的安装方案，能直接减少30%以上的调试时间。

安装完成后务必进行至少3次变卷径、变速度的强扰动测试，记录张力曲线的峰值与恢复时间，只有恢复时间小于0.5s且超调量≤±5%，才算合格。

对于老设备改造，若无法挪动传感器位置，可以通过增加数字滤波器来改善信号，但滤波器截止频率不宜低于50Hz，否则会牺牲响应速度。

自动张力控制器的安装位置需根据设备类型、材料特性、速度范围灵活选择。放卷端侧重刚性安装，中间辊侧重响应速度，浮动辊适合解决共振问题。结合具体案例数据，建议在安装前用有限元软件模拟支架刚度，并在试机时用示波器锁定实际波动频率，再微调位置。只有将基础细节做到位，张力控制才能真正实现“精准、稳定、可靠”。
