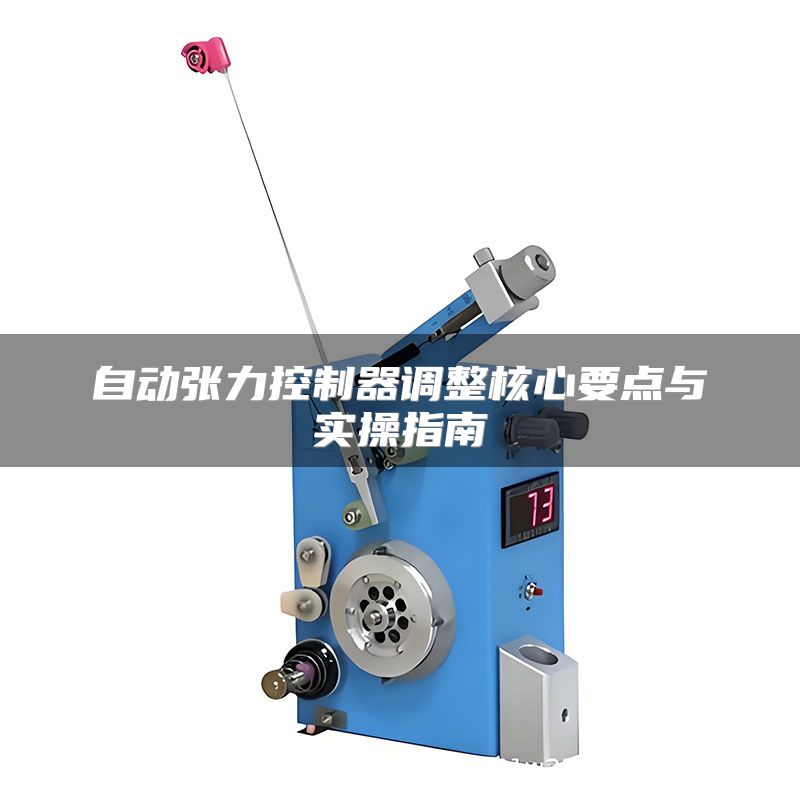

自动张力控制器调整核心要点与实操指南

时间:2026-05-28 浏览:963次

根据材料特性和工艺要求,精确设定张力值,并优化PID参数、校准传感器,确保系统响应快、稳态误差小。以下将围绕几个关键问题展开详解。

自动张力控制器调整核心要点与实操指南

自动张力控制器调整的基本步骤是什么?

  • 第一步:确认控制器型号与配套执行器(如磁粉离合器、伺服电机)的电气接口正确,供电电压稳定(通常DC 24V±10%)。
  • 第二步:设置张力传感器量程。使用S型拉压力传感器时,需在控制器参数中匹配其额定载荷(如50N、100N)。
  • 第三步:输入目标张力值。常见单位有N·m(扭矩)或N(线张力),需根据卷径、材料抗拉强度换算。
  • 第四步:进行空载自动调零,补偿机械摩擦和传感器零点漂移。
  • 第五步:运行PID自整定功能(如三菱、欧姆龙控制器常配一键整定),或手动调节P(比例)、I(积分)、D(微分)参数。
  • PID参数如何优化才能达到稳定控制?

  • 比例增益P:影响响应速度。建议从1.0~3.0开始,逐步增大至系统出现轻微振荡,再回调20%~30%。典型行业参考:印刷机张力控制P值在2.5~4.0
  • 积分时间I:消除稳态误差。通常设为0.5~2秒。I值过小会导致超调,过大则响应迟钝。
  • 微分时间D:抑制振荡。一般先设为0,若系统有高频抖动,可加入0.01~0.05秒的微分。注意:高速运动(>200m/min)材料需慎用D,易引入噪声。
  • 优化技巧:使用阶跃响应测试,记录张力曲线;若超调量>10%,则优先降低P或增加I。
  • 传感器校准的常见误区与正确方法

  • 误区1:未考虑安装角度。传感器必须与材料运动方向垂直,偏差超过就会引入3%以上误差
  • 误区2:长期不校准零点。建议每次开机或更换材料后执行自动调零,机械磨损会导致零点漂移1%~5%/月
  • 正确步骤:使用标准砝码(如5kg、10kg)进行三点校准(零、满量程、中点),记录实际输出值,通过控制器线性修正功能匹配。
  • 行业惯例:高精度场合(如锂电池极片涂布)需定期用力校准仪验证,误差应小于0.5%F.S.
  • 如何排查自动张力控制器的常见故障?

  • 故障现象1:张力波动大。可能原因:PID参数不合适、传感器信号线受干扰(需使用屏蔽双绞线单端接地)、机械振动(检查轴承、导辊同心度)。
  • 故障现象2:张力无法达到设定值。检查执行器(如磁粉离合器额定电流是否匹配,磨损后力矩下降;检查制动器与驱动器供电电压)。
  • 故障现象3:响应太慢。原因:积分时间I偏大、执行器惯性大(如大卷径收卷需增加前馈补偿功能)。
  • 解决清单:①检查电源模块是否老化(纹波<50mV);②重启控制器后运行出厂参数复位;③查看故障代码表(如台达DVP系列显示Err1表示过载)。
  • 选择自动张力控制器时,需根据材料类型(薄膜、金属箔、线缆)匹配传感器精度0.1%F.S.)和执行器响应频率>10Hz)。对于复杂工艺,建议优先选用带CANopen或EtherCAT总线的控制器,便于集成自动化系统。一句话总结:张力控制的精髓是PID参数与传感器校准的协同优化,遵循“先调零、再自整定、后微调”的步骤,可大幅提升生产稳定性。
