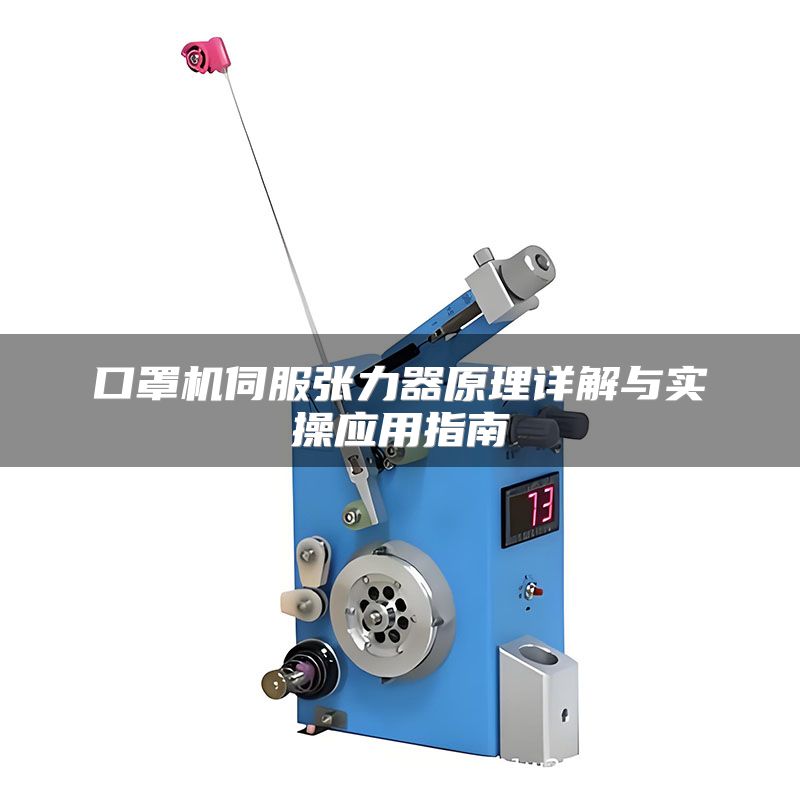

口罩机伺服张力器原理详解与实操应用指南

在口罩生产过程中，无纺布、熔喷布等柔性材料的张力控制直接关系到耳带焊接、鼻梁条植入、折叠成型等环节的良品率。伺服张力器作为核心部件，通过精确控制材料输送过程中的拉力波动，解决了传统机械摩擦式张力器响应慢、精度低的痛点。本文将从原理、关键参数、调试案例及优化建议四个维度展开分析，帮助工程师快速掌握其应用要点。

一、伺服张力器的工作原理：闭环控制与PID调节

伺服张力器采用闭环控制架构，核心组件包括伺服电机、高精度张力传感器（通常为应变片式或压电式）以及数字控制器。工作时，张力传感器实时检测材料所受拉力，将信号反馈至控制器；控制器将实测值与目标值（例如1.5N）比较后，通过PID算法调整伺服电机的输出转矩或转速，使张力稳定在设定范围内。

以一款常见的口罩机伺服张力器为例，其响应时间低于10ms，稳态精度可达±0.05N。相比传统磁粉离合器（精度±0.3N，响应时间>100ms），伺服系统在高速启停、材料卷径变化时仍能维持张力恒定，有效避免材料拉伸变形或松弛堆积。

实操建议：选型时，应重点关注张力传感器的量程（推荐余量1.5倍，例如最大张力2N则选3N传感器）和PID控制器是否支持自适应参数。初期调试可先采用“手动PID整定”模式，逐步增加Kp值至出现微振荡，再适当降低以确保稳定性。

二、关键参数与选型要点：匹配口罩机节拍

口罩机通常需要60-120片/分钟的生产节拍，对应材料输送速度约0.5-2m/s。伺服张力器需满足三个核心参数：张力范围（0.5N-10N）、速度响应带宽（≥10Hz）以及过载能力（150%额定转矩，持续2秒）。

某知名口罩机厂在调试时发现，当材料宽度从175mm切换到160mm时，张力波动从±0.1N增大至±0.25N。通过更换带有自动卷径补偿功能的伺服驱动器（如禾川X6系列），并根据材料模量设置不同的增益组，最终将波动降至±0.06N以内。

实操建议：采购前需向供应商索取张力器在典型速度下的阶跃响应曲线和数据表，重点关注“1N目标张力”在0.5m/s与1.5m/s下的稳态误差。建议预留485通讯接口，便于后续对接MES系统进行远程监控。

三、调试与故障处理：以实际案例为支撑

案例一：材料起皱或断裂

某口罩生产线在更换熔喷布批次后频繁出现材料跑偏，经检查发现张力传感器表面因静电吸附粉尘导致信号漂移。切断张力后使用无水酒精清洁传感器表面，并增加离子风棒消除静电，问题解决。

实操建议：定期（每班次）检查张力辊和传感器表面清洁度；在控制程序中设定张力上限报警，一旦超过2.5N（视材料而定）立即停机并触发声光提示。

案例二：启动瞬间张力波动大

口罩机从静止启动至全速（1m/s）时，材料出现瞬间松弛。分析原因为PID积分项在静止时累积了较大偏差，启动后过度补偿。通过修改控制器参数中的“启动预张力功能”，在电机启动前先输出0.8倍目标张力，并将积分限位设为20%，波动幅度减少70%。

实操建议：针对启停频繁的口罩机，建议选用支持“速度-张力切换模式”的驱动器（如三菱JE系列），在材料停止时切换为速度环保持位置，启动前再切回张力环，避免积分饱和。

四、个人观点与未来趋势：智能化与低功耗

当前主流伺服张力器已能部分满足口罩生产需求，但仍有痛点：一是多工位协调时张力耦合难以解耦；二是部分设备能耗偏高。个人认为，下一步优化方向是基于机器学习的张力预测控制——通过历史数据建立材料模量模型，提前调整PID参数。当检测到卷径从500mm缩短至100mm时，系统自动切换增益组，防止因惯性变化导致过冲。

采用永磁同步电机（PMSM）替代异步伺服电机，可将能量回收效率提升至约85%（传统约65%），带来每台口罩机年省电费3000-5000元（按每天20小时、电费0.8元/kWh计算）。品牌方面，汇川技术、台达等国产厂商已推出专用张力伺服一体机，集成度更高，适合对成本敏感的客户。

理解伺服张力器的闭环原理并掌握调试验证方法，是提升口罩机稳定性的关键。建议工程师在项目初期即进行张力波动测试（使用数据记录仪），并持续优化参数数据库，逐步积累针对不同材料的工艺参数包，以实现真正的“一键换产”。随着AI与实时监控技术的发展，未来的张力控制将更加智能、节能，推动口罩生产向无人工厂迈进。

完）
