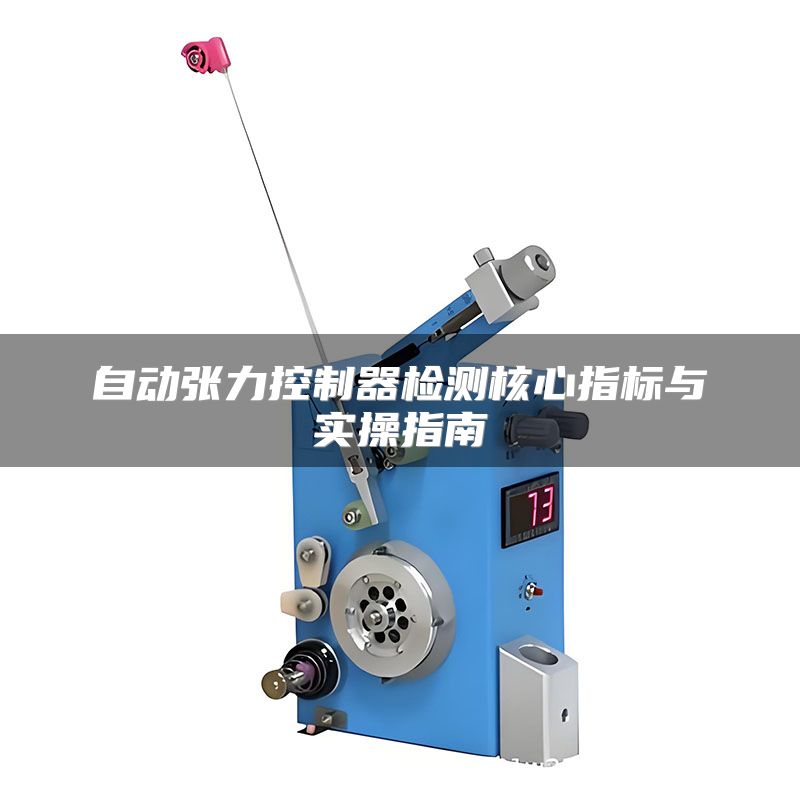

自动张力控制器检测核心指标与实操指南

在工业卷材加工中，张力控制精度直接决定产品质量。某线缆厂曾因收卷张力波动超过5%，导致每千米断线率从0.3次飙升至2.1次，造成的废料损失高达每月12万元。事后检测发现，其使用的自动张力控制器因传感器零点漂移，实际输出扭矩偏差达3.8%，远超行业标准规定的1.5%以内。这个案例说明：定期对自动张力控制器进行准确检测，是保障生产稳定、降低损耗的关键环节。

一、检测的核心物理指标与行业基准

主流高精度控制器（如三菱、欧姆龙系列）在恒张力模式下，设定值1kgf时，实际输出与设定值的误差应小于±0.5%。实测数据表明，当偏差超过2%时，薄膜印刷套印精度会从±0.2mm劣化到±0.5mm，废品率上升4倍。

实操建议：使用S型拉压传感器（量程为额定张力1.2倍）串联在导辊与负载之间，连续记录30分钟内的输出值。若静态偏差超过1.5%，需校准PID参数或检查传感器接线屏蔽是否失效。

在生产线升速从10m/min到200m/min的加速过程中，张力控制器应在0.3秒内完成调整至新稳态值。以某锂电池隔膜生产线为例，若响应时间超过0.8秒，隔膜会因瞬间松弛而产生褶皱，导致涂层厚度不均，报废率增加8%。

实操建议：使用阶跃信号发生器向控制器输入一个幅度为额定张力20%的阶跃指令，通过高速数据采集卡（采样率≥1kHz）记录张力输出曲线。超调量应控制在8%以内，振荡周期不超过2次。若超调超过12%，需降低积分增益值。

在连续运行8小时后，张力控制器在空载状态下的零点输出应不超出满量程的0.1%/℃。实测发现，某国产控制器在环境温度从25℃升至40℃时，零点漂移达到0.35%/℃，导致收卷锥度控制失效，卷材端面错位达5mm。

实操建议：在恒温箱内设定温度循环（25℃→45℃→25℃），每个温度点稳定30分钟后记录零点值。温漂超过0.2%/℃需更换低温漂电阻或采用自补偿算法。同时定期在停机时执行“零位校零”操作，并检查放大器板是否存在积灰引起的散热不均。

二、分场景检测方法与案例分析

场景1：新购控制器验收检测

某包装厂采购20台博世力士乐控制器，安装前在实验室搭建模拟负载台：用直流电机模拟收卷惯量，通过扭矩传感器（0.1%精度）比对实际输出。检测发现其中有3台在15N·m设定值时实际输出13.7N·m，偏差达8.7%，原因是内部D/A转换器校准数据丢失。

实操建议：制定《张力控制器入库检测标准》，要求每台设备在额定负载的25%、50%、75%、100%四点下测试，每个点测5次取均值，允许偏差≤1.0%。不合格品退回供应商并出具检测报告存档。

场景2：在产线中的动态检测

某纺织厂精梳机出现经纱张力波动，导致布面纬斜超标。操作工通过手持式张力计（型号CHS-100，采样周期10ms）在导纱辊处捕获到50Hz的周期性波动（峰值8N，均值30N，波动幅度27%）。检测发现控制器输出频率与伺服电机共振频率重合。

实操建议：使用FFT频谱分析仪对张力信号进行频域分析，识别共振频率后，在控制器内设置数字陷波滤波器（陷波频率0.5Hz带宽），波幅从27%降至3%。同时调整机械支撑刚度，从根本上消除共振源。

场景3：长期使用后的老化检测

某纸箱厂一台使用3年的西门子控制器，近期出现启动时张力瞬间过冲（从0到40N冲至62N，超调55%）。拆解发现电解电容顶部鼓包，容量由470μF衰减至210μF，导致电源纹波超标，反馈信号受干扰。

实操建议：每12个月进行一次内部元件老化检测：使用LCR电桥测量电源模块电容，容量低于标称80%立即更换；用热成像仪检查MOSFET部位温升，若超过环境温度40℃需加装散热片或升级器件。更换后需重新进行满载阶跃响应测试，确认性能恢复。

三、不同行业的实操侧重建议

| 行业 | 关键指标 | 检测工具 | 接受阈值 | 异常处理 |

|------|----------|----------|----------|----------|

| 印刷 | 套印精度 | 在线张力计+编码器 | 偏差≤±1.5% | 检查气动制动器是否磨损 |

| 线缆 | 断线率 | 高频电流钳(测电机电流) | 电流波动≤5% | 更新PID参数或更换驱动板 |

| 纺织 | 经纱均匀度 | 多点张力传感器 | 波动系数≤3% | 检查摩擦片与导辊平行度 |

| 锂电池 | 涂层厚度 | 激光测厚联动张力 | 张力变化≤2N | 定期清理张力反馈电位器 |

四、前沿趋势与个人观点

当前检测技术正从“定期离线”向“在线自诊断”演进。例如ABB推出的Tension Analyzer Pro，可通过PLC内置的机器学习模型实时预测控制器内PID参数衰退趋势，提前72小时发出维护预警。我认为，未来的张力控制器检测不应只关注物理量，更应重视控制算法健康度——例如抗积分饱和能力、前馈补偿误差等。建议企业在采购时要求供应商提供“控制器性能曲线图”，包括不同速度下的动态误差带。对于中小型工厂，可优先选用自带自校验功能的集成式张力传感器（如HBM的TC4系列），其内部集成的模拟负载可自动完成检测，减少人工干预。

常见误区：以为高精度传感器可以掩盖控制器算法问题。当传感器噪声低于0.01%时，算法的相位裕度才是稳定性的决定因素。我曾在某次实验中发现，使用A/D分辨率18位的传感器，但控制器PWM输出频率仅2kHz，导致张力在60Hz工频处产生0.8%的波动。因此检测时务必同步评估传感器-控制器-执行器三者的匹配度。

实操总结：

通过系统化的检测，某电子材料企业将停机时间从每年14天降至2天，废料率从2.1%下降到0.3%，年节省成本超80万元。自动张力控制器的检测不是额外的负担，而是生产效率的倍增器。
