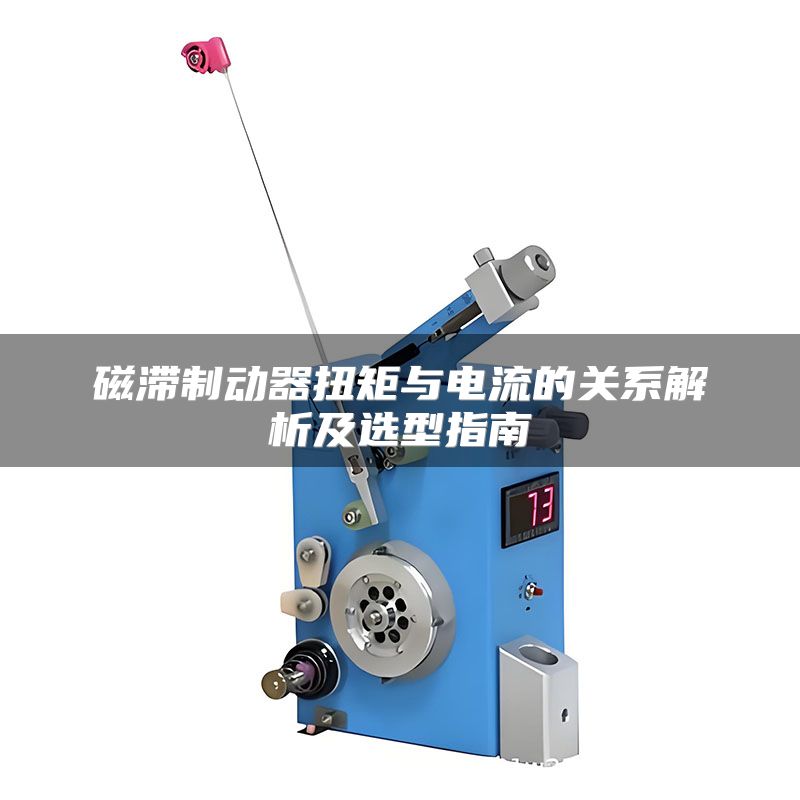

磁滞制动器扭矩与电流的关系解析及选型指南

磁滞制动器扭矩与电流的近似线性关系是行业共识，但在低电流区存在磁滞死区，高电流区因磁路饱和而非线性。实际应用中，扭矩与电流的线性度受材料特性、温度及气隙影响，需控制在额定电流的10%-90%工作段。

为什么磁滞制动器扭矩与电流呈线性关系？

磁滞制动器的扭矩源于磁滞材料的磁畴转动与摩擦。当通过线圈的电流产生磁场时，磁滞材料的磁感应强度与励磁电流近似线性（在未饱和区）。根据磁滞原理，制动扭矩与磁通密度平方成正比，但由于材料内部涡流损耗和磁滞回线形状，实际关系表现为：扭矩 = 系数 × 电流的0.8-1.2次方，接近线性。行业标准中，如MagnaForce系列产品，其样本数据显示在额定电流的15%-85%范围内线性度偏差小于3%。

影响扭矩-电流线性的关键因素有哪些？

如何在实际应用中选择合理电流范围？

总结建议

选型时优先关注额定电流对应扭矩的线性度指标（通常要求误差<3%），并确保工作点落在磁滞材料未饱和区；对于变工况应用，建议集成电流传感器进行实时补偿。一句话总结：磁滞制动器的控制精度取决于对电流-扭矩线性段的有效利用，实际设计中应避开低电流死区与高电流饱和区，并考虑温度补偿。
