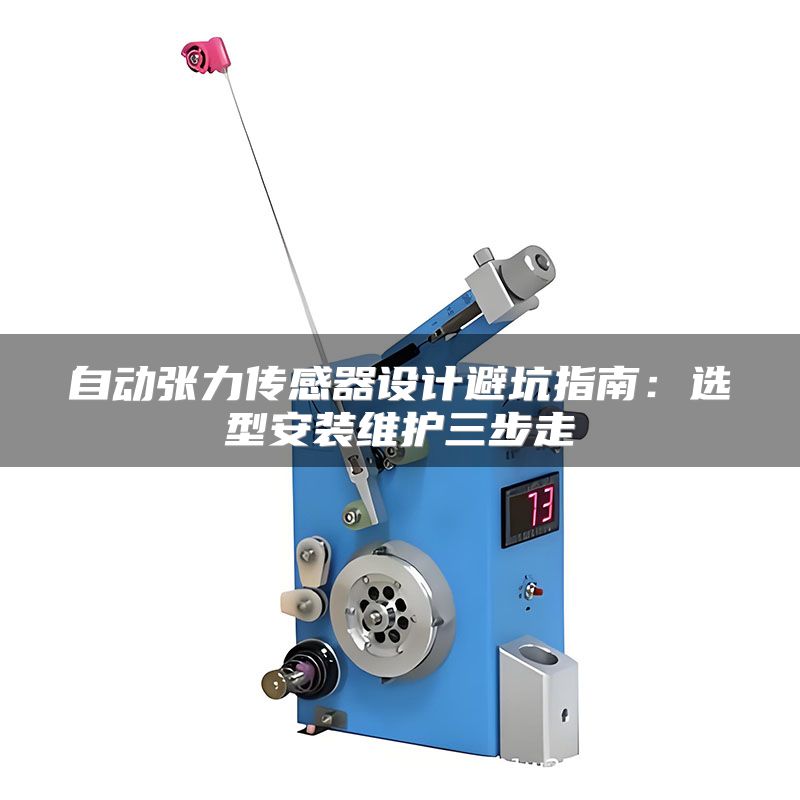

自动张力传感器设计避坑指南：选型安装维护三步走

在纺织、线缆、印刷等行业中，张力控制精度直接影响产品良率和生产效率。自动张力传感器作为闭环控制系统的核心元件，其设计是否合理往往决定了整个生产线的稳定性。然而，许多工程师在选型、安装和维护环节存在认知盲区，导致传感器频繁失效、数据漂移甚至系统震荡。笔者从事自动化设备调试十余年，亲眼见证过因传感器安装角度偏差0.5°就引起张力波动±2N的案例——这足以让薄型材料产生不可逆的拉伸变形。本文将从设计原理出发，用实际数据揭示选型四大陷阱、安装三大雷区和维护五项注意，帮你彻底掌握自动张力传感器的应用精髓。

一、自动张力传感器设计的核心原理

自动张力传感器本质上是一个将机械形变转化为电信号的精密装置。当张力施加于测量轮或导辊时，内部的弹性体发生微量弯曲，贴在弹性体上的应变片电阻随之变化，通过惠斯通电桥输出与张力成正比的电压信号。最常见的结构是悬臂梁式或S型拉压力传感器，但针对高速卷材生产，必须考虑动态响应频率——比如当生产线速度达到300m/min时，传感器采样频率需不低于1kHz才能捕捉真实张力变化。

实操建议：在设计选型前，务必明确被测材料的弹性模量和最大张力值。例如铜箔的张力通常控制在0.5～2.0N/mm²，而纺织纱线仅需0.05～0.2N/mm²。如果量程选择过大，小张力时信号输出微乎其微，分辨率下降；量程过小则容易过载烧毁。建议将常用张力值设定在传感器满量程的30%～70%之间，这是精度最高的区间。

行业经验表明，很多工厂直接沿用上一代设备的传感器型号，这种做法风险极高。某包装企业曾因将用于纸张的张力传感器移植到薄膜线上，忽略了薄膜低摩擦系数导致的滑动误差，最后不得不重新设计整套装置。因此，每套自动张力传感器设计都应根据材料特性单独核算。

二、选型四大常见陷阱与对策

陷阱一：忽略温度补偿。许多低成本传感器仅做简单补偿，在环境温度从20℃升至50℃时，零漂可能达到满量程的2%以上，对于要求张力误差≤±0.5%的精密涂布工艺来说就是灾难。

实操建议：选择采用全温度范围补偿且内置温度传感器的产品，同时要求供应商提供温度漂移测试曲线。例如巧之力科技推出的系列传感器在-10℃至60℃范围内温漂控制在±0.02%/℃以内，可满足绝大多数工业现场需求。

陷阱二：防护等级不足。纺织车间湿度常达80%以上，而金属加工车间的铁粉容易进入传感器内部造成短路。某次现场故障排查发现，传感器外壳IP等级仅IP54，半年后内部电路已完全腐蚀。

实操建议：根据实际环境选择IP65或更高防护等级，并加装防尘防水接插件。对于有腐蚀性气体的场景（如印染厂），应优先考虑不锈钢材质和全密封焊接结构。

陷阱三：忽视过载保护。很多用户认为传感器额定值有安全余量就不加保护，但实际生产中卷材突然拉紧的冲击力可达正常张力的3～5倍，导致弹性体塑性变形。

实操建议：在传感器前端加装机械限位装置或电子过载报警系统。同时选型时预留至少50%的过载能力，比如额定100N的传感器实际过载能力应达到150N以上。

陷阱四：信号输出类型选择错误。老式模拟量输出（0-10V或4-20mA）受线缆长度和电磁干扰影响大，而数字式（如RS485、CANopen）抗干扰性强且支持多点校准。

实操建议：如果控制系统距离传感器超过10米，强烈推荐使用数字输出总线式传感器。尽管初期成本高15%左右，但后期维护和调试效率提升显著，长期TCO反而更低。

三、安装三大雷区与精准步骤

雷区一：测量轮轴线与材料运动方向不垂直。偏斜1°就能产生约1.7%的余弦误差，这在闭环控制中相当于引入一个恒定偏置，最终导致成品卷端面不齐。

实操建议：使用激光准直仪校准安装角度，确保垂直度误差≤0.1°。工装夹具建议采用可微调结构，方便现场调校。

雷区二：传感器基座刚性不足。某次胶印机张力波动投诉，最后发现是传感器固定支架厚度只有5mm，振动激励下出现共振。更换为20mm厚钢板后，波动幅度从±3N降至±0.5N。

实操建议：安装支架的固有频率应避开传感器工作频率和生产线机械频率。一般要求支架刚度≥传感器刚度的10倍，优先采用铸铁或钢板焊接结构。

雷区三：线缆引入电磁干扰。变频器等强电设备产生的磁场会在传感器信号线上感应出噪声，使得控制器读数跳变甚至误动作。
