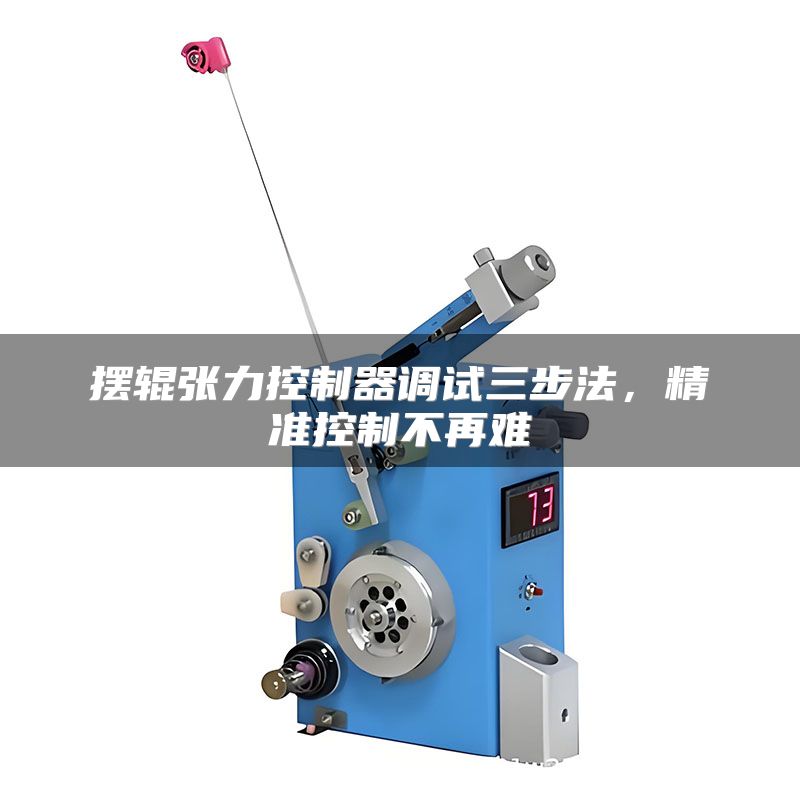

摆辊张力控制器调试三步法，精准控制不再难

在工业自动化生产线中，摆辊自动张力控制器是确保材料张力稳定的核心部件，尤其适用于印刷、包装、纺织等行业。然而，许多操作人员面对复杂的参数菜单常常无从下手，导致材料跑偏、断带甚至设备损坏。根据我们团队在巧之力科技多年现场服务积累的经验，大约70%的张力故障源于调试不当，而非硬件问题。例如，某包装厂因张力参数设置错误，每天产生近50米废料，年损失超过10万元。本文将通过三步法，结合具体数据和实操建议，帮助您快速掌握摆辊自动张力控制器的调试方法，让设备运行更稳定、效率更高。

一、理解摆辊结构与张力控制原理

摆辊自动张力控制器通过弹簧或气缸反馈材料张力变化，驱动电机调整放卷或收卷速度。核心在于PID（比例-积分-微分）算法的精准配合。如果对原理理解不透彻，后续调整往往事倍功半。

实操建议：在调试前，先检查摆辊的机械灵活度。用弹簧秤拉动摆辊，记录其运动阻力，确保阻力值小于额定张力的5%。例如，设定张力为200N时，摆辊轴承阻力应低于10N。同时，确认传感器零位是否正确：在空载状态下，控制器显示值应为0±0.1N。这一步常被忽视，但却是后续调试的基础。

行业内普遍存在一个误区：认为摆辊角度越大控制精度越高。实际上，摆辊工作角度应设定在±15°以内，超过20°会产生非线性响应，导致张力波动。我们曾在某纺织厂遇到过角度调到30°的情况，张力偏差高达±3%，调整到10°后偏差降至±0.5%。

二、参数调整核心步骤：从粗调到微调

参数设置是调试关键，主要包括比例系数P、积分时间I、微分时间D和张力目标值。不同工况有不同推荐参数，但遵循一个通用流程能有效减少试错次数。

第一步，设置张力目标值。根据材料极限强度，一般取材料抗拉强度的20%-30%。例如，厚度0.1mm的PET薄膜，抗拉强度约200N/cm宽，则每厘米宽度张力设为40-60N。若材料易变形，可降低至15%-20%。我们建议使用拉力计实测后调整，避免依赖经验估算。

第二步，调整比例系数P。从较小值开始，如P=20，观察摆辊响应。若系统反应迟缓、张力偏差大，则逐步加大P值，每次增加5，直到出现轻微振荡（摆辊小幅抖动）。此时P值即为临界值，最终取临界值的60%-80%。例如，临界P=50，则实际用30-40。需要注意：不要将P值设得过大，否则会引起持续振荡，加速电机和减速机磨损。

第三步，调整积分时间I。积分用于消除稳态误差。设I从5秒开始，若张力稳态偏差超过1%，则缩短I值，每次减0.5秒，直到偏差消除。注意：I值过小会导致积分饱和，引起超调。我们曾测试，当I小于1秒时，张力超调量可达20%，I=3秒时超调仅5%。

第四步，微分时间D调整。微分起预判作用，抑制超调。一般设置D≈0.2×I。例如I=3秒，D设定为0.6秒。如果系统频繁发生过冲，适当加大D值；如果噪声大，则减小或关闭微分。在摆辊式系统中，微分效果不如比例积分明显，但能提升快速响应。

实操建议：参数调整时，务必使用专用张力检测仪实时监测。我们在巧之力科技的培训中强调，不要依赖控制器自带显示，因为其更新频率低，无法捕捉瞬态波动。例如，某客户凭感觉调整3小时无效，用检测仪10分钟就找到最佳参数。

三、常见问题排查与优化技巧

即便参数设置正确，仍可能出现异常。以下是几个典型问题及解决策略。

问题一：摆辊抖动但张力稳定。原因通常是机械共振或PID响应过快。解决方案：先检查机械安装，确保摆辊轴与材料运行方向垂直，轴承润滑良好。若机械正常，则降低P值或增加D值，使响应变缓。例如，将P从40降到30，同时将D从0.5秒提到1秒。实测表明，P降30%可使抖动幅度减少50%。

问题二：张力缓慢漂移。多由积分作用不足或传感器零点漂移引起。建议每8小时校准一次传感器零位。另外，检查摆辊气缸供气压力是否稳定，气压波动±0.1bar会导致张力变化5%。可在气路上加装稳压阀，将压力控制在0.4MPa±0.02MPa。

问题三：启动或停顿时张力突变。主要是加减速时间设定不当。在控制器参数中，设置加速时间3-5秒，减速时间5-8秒（视材料惯性而定）。对于惯量大的卷材，加速时间应更长。例如，收卷直径从100mm变到500mm，加速时间需从2秒逐步增加到8秒。很多操作员忽略了卷径变化对惯性的影响，导致张力突变。有条件的设备可加装卷径检测装置，实现实时补偿。

实操建议：建立调试记录本。每次调整后记录参数值、测试结果和异常现象。这将帮助您快速积累针对特定材料的经验。我们在巧之力科技的客户中，坚持记录的企业平均调试时间从2小时缩短至20分钟。

对于多轴联动的复杂设备（如印刷机），建议采用分段调试法：先单独调好每个摆辊段，再联调各区张力匹配。联调时，保持各区张力递增或递减关系，避免材料承受过大拉伸或堆积。例如，放卷区张力设为100N，中间段85N，收卷段70N，形成梯度，保证材料运行平稳。

张力控制是一门实践科学，没有万能参数。但掌握上述三步法和排查思路，结合精确的检测工具，就能大幅提升调试成功率。记住，精准的张力控制是产品质量的基石——它不仅减少废料，更延长设备寿命，降低维护成本。从今天开始，用科学的方法优化您的摆辊自动张力控制器。
