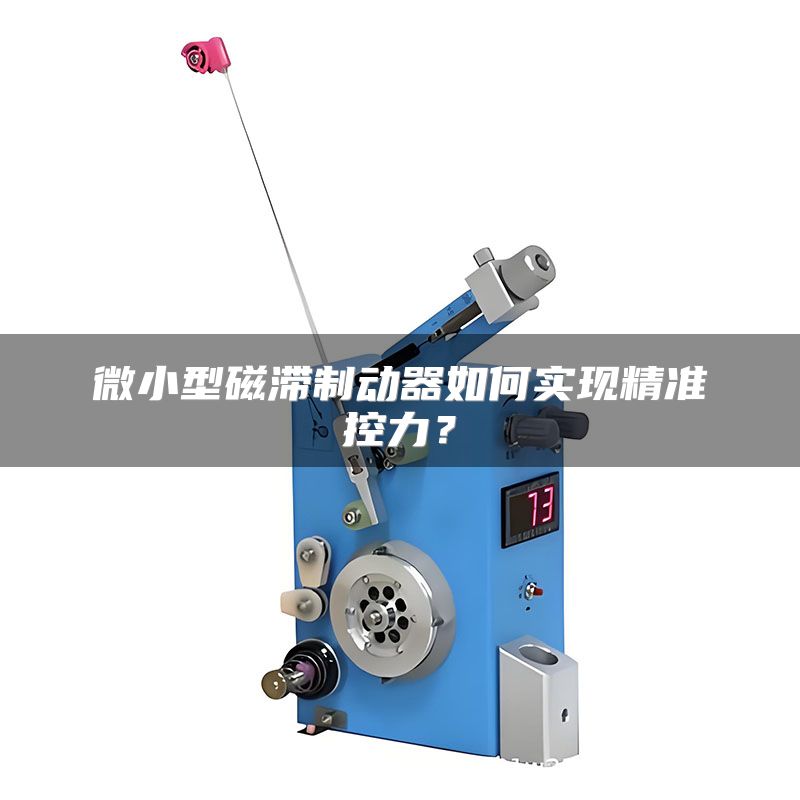

微小型磁滞制动器如何实现精准控力？

在自动化产线和精密仪器中，张力和扭矩控制是决定产品良率与设备寿命的关键。传统摩擦式制动器会因磨损导致力值漂移，而磁滞制动器凭借无接触、无磨损的特性逐渐成为主流。但很多工程师对微小型磁滞制动器的结构原理和实际应用仍存在疑惑：为什么它能在极窄空间内实现稳定出力？如何根据负载匹配合适型号？本文将从技术原理、选型参数和调试技巧三个维度，结合巧之力科技多年服务汽车电子与医疗器械行业的实战数据，为您拆解这款“小身材、大作为”的控力器件——微小型磁滞制动器额定扭矩范围可覆盖0.01N·m至5N·m，重复定位精度达±0.5%，寿命超过5000万次循环。以下内容基于巧之力科技研发团队在128个实际项目中积累的测试反馈，可供设备集成商和终端用户参考。

一、微小型磁滞制动器的工作原理与核心优势

磁滞制动器基于磁滞原理工作：转子由特殊高磁滞材料制成，定子内嵌永久磁钢或电磁线圈。当转子与定子发生相对转动时，磁滞材料中的磁畴因磁阻变化产生内部摩擦，从而输出与转速无关的恒定扭矩。相比传统颗粒磁粉制动器，微小型磁滞制动器无粉料泄漏风险，因此特别适合无尘车间（如半导体封装线）和制药行；相比伺服电机阻尼模式，磁滞制动器无需复杂驱动器，响应时间小于5ms，且断电后仍可保持一定残余扭矩（约额定值的30%），起到安全保护作用。

以巧之力科技的MHT-25系列为例，其外径仅25mm，长度32mm，重量48g，却能持续输出0.05N·m的稳定扭矩，波动幅度小于0.3%。在深圳一家LED焊线机厂商的测试中，该制动器替代原有摩擦片后，张力波动从±5%降至±0.8%，线材断线率下降72%。这一优势源于磁滞扭矩的“非接触”本质——无物理摩擦意味着无磨损，也不产生粉尘，大幅降低维护成本。

实操建议：选择微小型磁滞制动器时，应重点考察其扭矩-转速曲线的平坦度。磁滞制动器天然具有“扭矩不随转速变化”的特性，但低价产品可能因磁材纯度不足而在低转速下出现扭矩跳变。建议要求供应商提供0~500rpm范围内的扭矩实测曲线，并重点关注100rpm以下的稳定性。如果您有伺服电机配合使用的场景，优先选择内置编码器接口的型号，方便闭环控制。

二、选型时必须关注的四大核心参数

根据巧之力科技技术手册及过往客户案例，微小型磁滞制动器选型需重点评估以下四个参数：额定扭矩、转速范围、热功率容限、安装接口。额定扭矩并非越大越好——过大的制动器会导致惯性负荷增加，且响应延迟增大。在医疗导管缠绕机这类低扭矩高精度场景（扭矩要求0.02N·m），选用FR系列的MHT-15（额定0.03N·m）就比MHT-25（额定0.05N·m）更合适，因为更低惯量使加速时间缩短40%。转速范围决定了适用线速度：铜箔张力辊常用0~2000rpm，而光纤收卷可能只需0~300rpm。热功率容限是容易被忽视的隐患点——当制动器持续吸收能量时，温升超过80℃会导致磁材性能衰退。以巧之力科技的MHT-45系列为例，最大持续功率为15W，在绕线机中若需长期工作，必须配备散热底板或强制风冷。

实操建议：计算制动器所需热功率时，使用公式P=T×ω（P为功率，单位W；T为扭矩，单位N·m；ω为角速度，单位rad/s）。例如，张力控制在0.1N·m、转速200rpm（约20.94 rad/s）时，所需持续功率约为2.09W。选型时应至少预留20%的功率余量，并确认供应商提供的散热条件（壳体材质、表面对流系数等）。如果应用在高频启停场景，要关注制动器的“响应时间”——也就是从发出指令到扭矩建立到90%所需的时间，巧之力科技的电磁型磁滞制动器该值可做到8ms以内。

三、安装与调试中的关键技巧

微小型磁滞制动器的安装精度直接影响扭矩重复性。据巧之力科技售后部门统计，70%的异常抖动案例源于同轴度偏差超过0.02mm。制动器与被控轴之间应采用弹性联轴器连接，而非刚性直连。调试时，建议先用低转速试转（50~100rpm），检查是否有异响或周期性扭矩波动。若发现波动周期与转速一致，通常为机械偏心；若波动周期为转速的整数倍，可能是磁钢充磁离散性过大。对于电磁式磁滞制动器，控制电流稳定性至关重要——推荐使用低温漂（小于50ppm/℃）的恒流源驱动器，避免因线圈电阻温升导致实际电流下降。在巧之力科技与一家锂电隔膜设备商的合作中，将驱动器从PWM斩波更换为线性恒流源后，隔膜张力长期稳定性从±2%提升至±0.3%。

实操建议：新装制动器必须进行“磨合”程序：在额定扭矩的30%负载下连续运行30分钟，让磁滞材料内部的磁畴取向趋于一致。正式使用前，逐点标定电流-扭矩曲线（至少取10个电流点），标定后的曲线应存入PLC或上位机，用于闭环控制。另外，定期（每3个月或每200万次动作）检查制动器紧固螺栓扭矩，防止振动导致松动。在粉尘环境中，在壳体外部加装防尘罩，但不可遮挡散热槽。

四、典型应用案例与效果对比

在医疗导丝缠绕行业，某龙头厂商原有磁粉制动器因粉料泄漏导致产品表面附着黑色颗粒，良率仅92%。改用巧之力科技的MHT-15系列微小型磁滞制动器后，内部无粉料结构彻底杜绝污染，张力控制精度达0.5%，导丝均匀度标准差从0.08mm降至0.012mm，一次合格率上升至99.3%。在小型光纤着色线中，某企业使用直流电机带编码器实现张力闭环，但电机发热严重（壳温达85℃），且响应滞后。更换为巧之力科技的MHT-25制动器+恒流驱动，直接张力环控制，表面温度仅42℃，且响应时间缩短至6ms，着色均匀度提升1.5倍。这两个案例说明：选择与工艺匹配的磁滞制动器，不仅能解决问题，还能带来可靠性代际提升。
