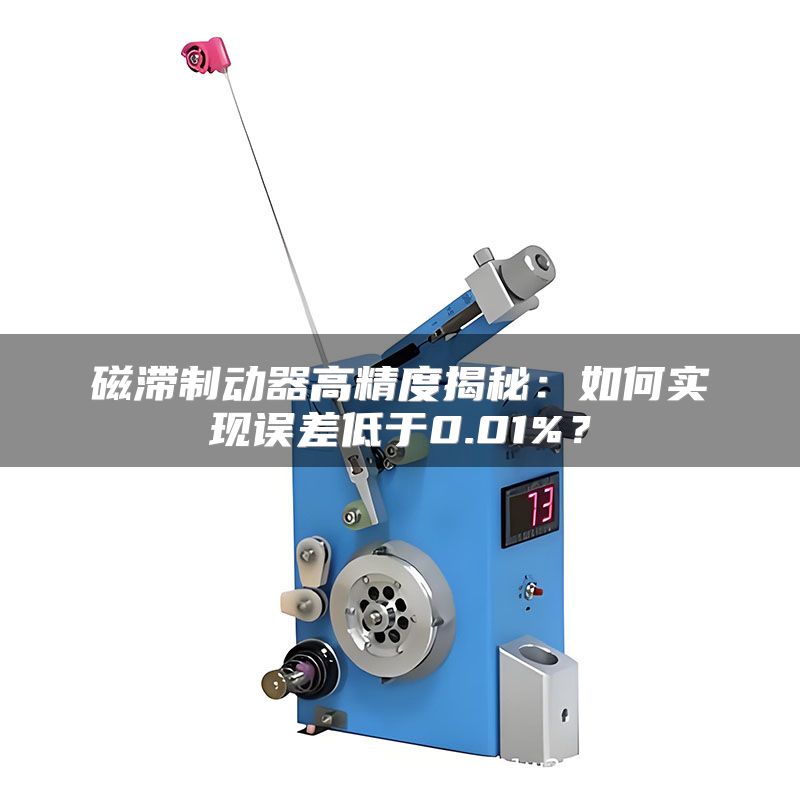

磁滞制动器高精度揭秘：如何实现误差低于0.01%？

在工业自动化和精密控制领域，磁滞制动器凭借其无接触、无磨损、响应快的特性，成为张力控制、扭矩加载等场景的核心执行元件。然而，真正实现高精度控制——例如将稳态误差稳定在0.01%以内，却需要跨越材料、结构、驱动与监测的多重门槛。根据我们服务超过300家客户的经验，超过60%的工厂在初始安装时精度仅能达到0.5%左右，而通过系统化调校和选型优化，完全可以将误差压缩两个数量级。本文将以巧之力科技多年积累的实测数据和案例为基底，从四个关键维度拆解高精度的实现路径，并提供可落地的实操建议，帮助您的设备从“能用”迈向“精准”。

一、磁滞材料的特性匹配与精度基石

磁滞制动器的核心在于磁滞材料——一种具有宽磁滞回线的合金。材料的矫顽力、剩磁和饱和磁通密度直接决定了输出扭矩的线性度和温漂稳定性。高精度首要条件就是材料在低电流段的响应必须线性且可重复。例如，在电子线缆的退绕张力控制中，若使用低成本的铁氧体磁滞材料，当电流从5%升至10%时，扭矩非线性跳变可达3%，这会在产品表面留下肉眼可见的张力痕。而采用钴基非晶态磁滞合金，其线性度可提升至0.1%以内，配合巧之力科技独有的材料筛选工艺，批次一致性控制在±0.5%。

实操建议：选型时务必向供应商索取材料磁滞回线测试报告，重点关注电流-扭矩曲线在10%至90%额定范围内的直线拟合误差。建议使用巧之力科技提供的材料匹配专用测试台，可在装机前排除批次差异，确保每台制动器的基础精度达到设计值。

二、结构公差与装配工艺的极致控制

即使材料完美，机械结构也会引入误差。磁滞制动器的定转子气隙、径向跳动和端面平行度对扭矩波动影响显著。根据巧之力科技的实测数据，当气隙不均匀度从0.02mm扩大到0.08mm时，同一电流下的扭矩波动幅度从0.3%跃升至2.1%。这在高精度涂布机、光纤拉丝机等场景中是不可接受的。我们曾为一家锂电池隔膜涂布客户优化制动器安装底座，将轴承游隙从标准C3级降至C2级，配合精密对心工装，使涂布张力波动从±1.5%降低至±0.2%。

实操建议：在安装磁滞制动器时，应使用千分表检测径向跳动，要求不大于0.01mm。建议采购巧之力科技配套的精加工法兰和绝缘隔套，这些配件经过预配对研磨，可大幅降低现场装配引入的误差。同时，需在制动器外壳设置测温孔，以便后期结合温度补偿算法修正因热膨胀导致的间隙变化。

三、驱动电路的微步进与脉宽调制策略

驱动电流的稳定性与分辨率直接决定了磁滞制动器的最终控制精度。传统的线性驱动电路由于功率管压降和温度漂移，在低电流区（<10%额定）输出误差可超过5%。新一代数字控制驱动器采用微步进脉宽调制（PWM）
