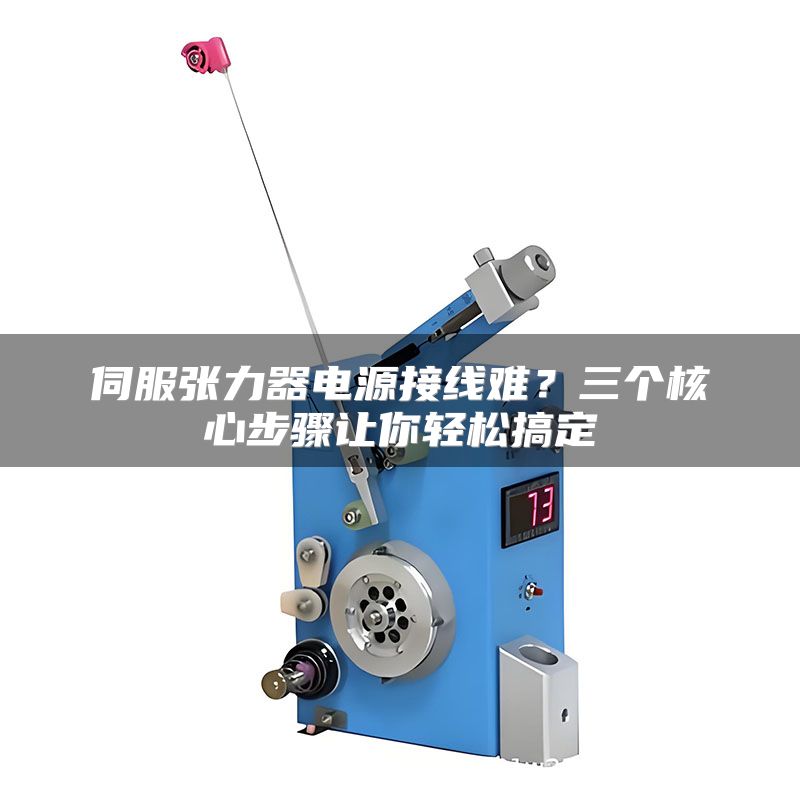

伺服张力器电源接线难？三个核心步骤让你轻松搞定

伺服张力器在自动化绕线、线缆制造等行业中扮演着关键角色，其电源接线的正确性直接影响张力控制的精度与设备寿命。许多工程师初次接触时，常因混淆线序、选错电压或忽略接地导致故障报警甚至烧毁电路板。以巧之力科技出品的TSC系列伺服张力器为例，其电源输入端通常要求DC 24V ±10%，最大电流0.6A，采用四芯航空插头（红黑黄绿四色线）。某线束加工厂曾因误将24V接入48V电源，瞬间烧毁内部稳压模块，造成近两千元损失。本文从实操角度拆解接线全流程，用三步走的方法帮你避开这些坑，确保设备即接即用。

一、确认电源规格并做好安全准备

在动手接线前，必须核实电源输出是否匹配伺服张力器的额定要求。巧之力科技多数型号采用DC 24V直流供电，允许电压波动范围为21.6V至26.4V，功率通常低于15W。若使用开关电源，建议选择额定电流大于1A的型号以预留余量。同时检查电源是否为隔离型，非隔离电源可能引入共模干扰，导致张力传感器读数跳动。

实操建议：使用万用表测量电源输出端空载电压，确认在21.6V-26.4V之间；若电压异常，先排除电源故障再接线。准备工具包括剥线钳、压线端子、热缩管和数字万用表。接线前务必断开电源总闸，防止触电。对于多台张力器并联供电的情况，最好每台单独加装1A保险管，避免单台短路波及其他设备。

二、按颜色对照表正确连接线路

伺服张力器电源线的颜色定义通常有行业惯例，但不同品牌可能微调。巧之力科技的标准四芯线定义如下：红色接电源正极（+24V）、黑色接电源负极（0V/GND）、黄色接屏蔽地线（FG）、绿色接机壳地（PE）。其中黄色和绿色绝不能短接或接反，否则会导致接地环路让控制信号畸变。一根线序错误就可能让设备无法启动或持续报警。

实操建议：先剥除每根导线末端约8mm绝缘层，使用专用压线钳将冷压端子压紧，再插入电源端子排对应孔位。拧紧螺丝时扭矩控制在0.4-0.5N·m，过紧会损伤铜芯，过松则接触不良发热。每个接线点完成后轻轻拉拽导线确认牢固。如果你使用的是插头式连接器，务必听到“咔嗒”锁止声。接完所有线后，再次用万用表电阻档测量正负极之间电阻，正常应为大于10kΩ（内部电路阻抗），若接近0则存在短路，需立即排查。

三、通电测试并检查接线质量

线路连接完毕后，不能立即投入生产运行，需进行通电测试验证。伺服张力器上电后首先观察指示灯状态：巧之力科技产品正常待机时应为绿色常亮，若红灯闪烁则表示电源异常或接线错误。此时应立即断电，不要反复上电尝试。用万用表测量电源输入端子对地电压，确保正极与机壳之间无交流分量（通常要求<0.5VAC），若存在较大交流干扰，说明屏蔽地线未接好。

实操建议：通电后先不穿线，用手轻推张力器摆杆感受阻力，正常应平稳无卡滞。再进入参数设置菜单，核对额定电压值是否与实测电源电压一致（误差在±0.5V以内）。如果张力器带有编码器，还要检查旋转方向反馈是否与主控匹配。完成上述检查后，让设备空转15分钟进行老化测试，期间用手背触摸电源模块外壳，温度应低于50℃。若发现异常升温或异响，立即停机并重新检查线径与端子扭力。

值得指出的是，常见接线异常有三类：正负极反接（烧保险）、地线悬空（干扰大）、电源容量不足（张力不稳）。巧之力科技售后服务数据显示，超过60%的张力器故障源于接线不当，而按照上述三步规范操作后，一次通过率可达98%。正确接线是伺服张力器稳定运行的第一步，掌握这些要点就能让设备发挥最佳性能。
