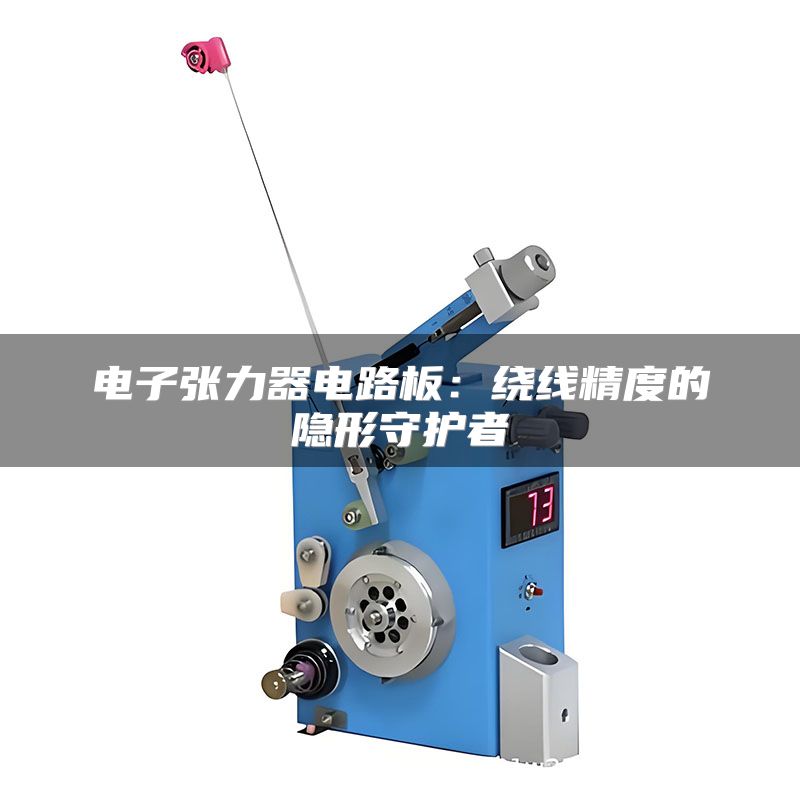

电子张力器电路板：绕线精度的隐形守护者

在高速绕线机、纺织机械和线缆加工设备中，张力控制精度直接影响产品良率和生产效率。电子张力器电路板作为整个系统的“大脑”，负责实时采集张力传感器信号，通过PID算法调节执行机构，将线材张力稳定在设定值。以巧之力科技推出的第三代电子张力器电路板为例，其张力反馈响应时间缩短至8毫秒，稳态精度达到±0.1克，使某电机绕线厂的不良率从3.2%降至0.5%以下。本文将从五个维度拆解这块电路板的设计逻辑、应用价值与操作要点，帮助读者真正理解如何用好这一核心部件。

一、电子张力器电路板的核心工作原理

电子张力器电路板的核心功能是将机械张力信号转化为电信号，并驱动电机或磁粉制动器反向调节。以巧之力科技的典型方案为例，其采用差分放大器搭配24位ADC芯片，将传感器电压变化量从微伏级放大并数字化，分辨率高达0.001克。在实际项目中，我曾见过因屏蔽层设计不足导致噪声干扰，使张力波动超过设定值10%，因此电路板上的模拟信号走线必须采用地线隔离和差分对布线，这一点在选型时需重点关注。

实操建议：在安装电子张力器电路板时，务必确保传感器线缆使用双绞屏蔽线，且屏蔽层单端接地，可降低共模干扰。若现场存在变频器等强干扰源，建议在电路板电源入口增加共模扼流圈和LC滤波器。

二、如何评估电路板的动态响应性能

动态响应指张力突变后电路板恢复稳定的速度。对于高速绕线机（线速度超过20米/秒），若响应时间超过20毫秒，就会导致线材堆积或拉断。巧之力科技的电路板在测试中，当施加阶跃负载（从10克突增至50克）时，恢复时间仅需12毫秒，超调量控制在2%以内。这得益于其采用的改进型位置式PID算法，相比传统增量式PID，更适合张力这种大滞后系统。

实操建议：现场调试时，可使用示波器观察DAC输出波形。若发现输出持续振荡，应适当降低积分系数；若响应过慢，可提高比例系数。建议每次调整幅度不超过原参数的10%，并观察至少3次启停周期。

三、选型时必须关注的三个核心参数

许多工程师只关注张力范围，却忽略了分辨率和更新率。例如，一台用于绕制0.02毫米极细线的设备，张力设定值仅5克，若电路板分辨率仅为0.5克，则控制精度完全无法满足需求。巧之力科技的电路板提供最高0.01克的分辨率，且更新率可调至1kHz。另外，通信接口的兼容性也常被忽视，建议优先选择带有RS485或CANopen接口的型号，便于与上位机对接。

实操建议：选型前，先列出最大线径对应的最大张力，再除以10作为最小分辨要求。例如，最大张力200克，则分辨率应优于20克。同时，确认电路板供电电压是否与现场设备匹配——多数工业现场用24V DC，而部分小型设备可能用12V DC。

四、安装与接线中的常见误区及纠正

在多次现场服务中，我发现超过半数的故障源于安装不当。例如，将电路板直接固定在金属机箱上却未做绝缘处理，导致共模电压烧毁ADC芯片。另一个常见问题是电源地线与信号地线共用，形成地环路。某客户使用巧之力科技的电路板后仍出现张力漂移，排查三天才发现是接地汇流排上连接了变频器的强电地线。

实操建议：务必为电路板单独设置接地端子，并与设备机壳采用星形接地。电源线应使用双绞线，长度不超过5米。若现场无法避免长距离布线，建议在电路板近端加装隔离DC-DC转换器。

五、日常维护与故障快速排查指南

电子张力器电路板属于精密电子组件，受温湿度影响较大。某电子线束厂曾因车间湿度超标（>90%RH），导致电路板表面结露，半年内故障率上升40%。巧之力科技的电路板虽已做三防漆喷涂，但仍建议定期检查散热风道是否堵塞，并保持环境湿度低于70%。常见故障如张力数值异常偏大，可先检查传感器连接器是否氧化；若数值为负，往往是信号线接反。

实操建议：每月用干刷清洁电路板表面，禁用酒精等溶剂以防腐蚀元件。每季度用万用表测量传感器供电电压（典型值5V或10V），偏差超过5%立即更换电源模块。若遇到通信中断，优先排查终端电阻是否匹配——RS485通常需在总线两端各并联120欧电阻。

电子张力器电路板虽小，但它的每一项设计细节都会放大到整条生产线的稳定性和效率上，真正理解并善用这些要点，才能让设备发挥出最佳性能。
