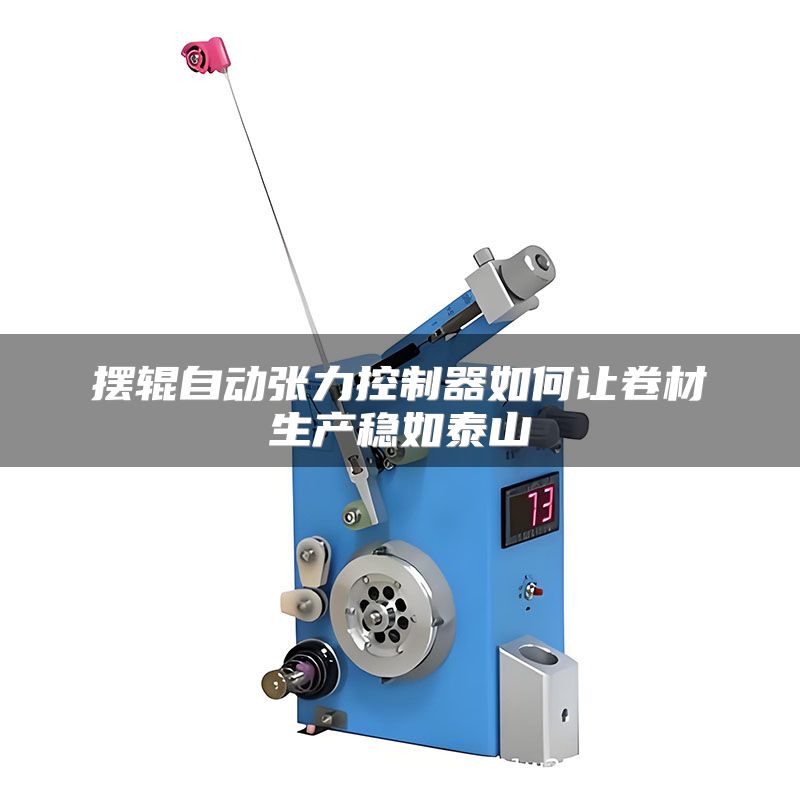

摆辊自动张力控制器如何让卷材生产稳如泰山

在印刷、包装、纺织等卷材加工行业中，张力控制的稳定性直接决定产品良品率与设备运行效率。摆辊自动张力控制器作为闭环控制系统的核心执行单元，通过检测摆辊角度变化实时调节制动或驱动装置，使卷材张力始终维持在设定范围内。以巧之力科技某软包装客户为例，未使用摆辊自动张力控制器前，设备运行中张力波动幅度达±15%，导致每月因材料拉伸不均产生废品约800公斤。引入该控制器后，摆辊角度信号以每秒200次的频率反馈至PLC，配合0.1秒响应速度的伺服电机，将张力波动压制在±2%以内，废品率下降至每月50公斤以下。这一数据变化说明，摆辊自动张力控制器不仅是机械结构，更是精密测量与控制技术的融合体。

一、摆辊机械结构的力学杠杆效应

摆辊本质是一个可绕支点旋转的辊轴，其两侧包角区域承受卷材的张力差。当张力突变时，摆辊会像天平一样偏转，角度变化量直接反映张力偏差。根据力矩平衡原理，摆辊自重与弹簧力或气缸压力的合力构成参考基准，实际张力作用于摆辊产生的力矩与基准力矩对比，形成精准的偏差信号。

实操建议：在安装摆辊时，确保其轴承摩擦力矩小于额定张力的1%，否则会导致摆辊反应滞后。可选用NSK高精度轴承并每周加注锂基润滑脂，实测可减少约0.5%的迟滞误差。

行业经验表明，很多工厂忽视摆辊动平衡校正，导致高频振动干扰反馈信号。我在珠三角某电子材料厂调试时，发现摆辊因动平衡偏差造成张力波动达±8%，重新做动平衡后波动降到±0.8%。这一步常被忽略却成本极低，却能把控制精度提高一个量级。

二、角度传感器的信号实时转化逻辑

摆辊偏转角通常采用电位计或编码器转换为电信号。电位计输出0-10V模拟量，分辨率约为0.1°；编码器输出脉冲信号，分辨率可达0.05°。控制器根据预设张力-角度映射曲线，计算出当前张力偏差值，并输出控制指令给执行机构。以巧之力科技的TF系列控制器为例，其内置的16位ADC采样模块，每秒处理2000次信号，确保瞬态响应无盲区。

实操建议：选择传感器时，优先采用绝对值编码器而非电位计，因为电位计碳膜磨损后线性度会下降，而编码器寿命可达电位计的5倍以上。另外，信号线必须采用双绞屏蔽电缆，远离变频器动力线，避免电磁干扰导致信号跳动。

在一次某锂电池隔膜生产线改造中，原电位计因粉尘污染导致接触不良，产生随机跳动信号，更换为ASM牌绝对值编码器后问题彻底解决。这类细节在高温高湿环境下尤其重要。

三、PID闭环控制的动态补偿策略

控制器通过PID算法计算输出值：比例项（P）快速响应偏差，积分项（I）消除稳态误差，微分项（D）抑制超调。摆辊系统典型参数设定为：P=3.0，I=0.5，D=0.1。针对不同材料特性（如PE膜延展性大、纸张刚性高），需调整参数。例如，巧之力科技在某无纺布产线测试中，将I值从0.5调至1.2，系统稳定时间从2.3秒缩短至0.8秒，同时超调量降低至3%以下。

实操建议：调参时先关闭积分与微分，仅用比例项使系统产生临界振荡，记录震荡周期T和比例增益Ku，然后按Ziegler-Nichols法则设定：P=0.6Ku，I=1.2T，D=0.075T。此法可在30分钟内完成初步调优。

注意，PID的积分作用不宜过强，否则在启动或停机阶段会产生积分饱和，导致张力突增。我曾见过某纸品厂因积分项设定过大，开机瞬间张力飙升至设定值的2.3倍，直接拉断材料。建议在控制器中启用积分限幅功能，限幅值设为额定张力的120%。

四、执行机构的响应匹配与制动选型

控制器输出驱动对象可以是磁粉制动器、伺服电机或气动刹车。磁粉制动器响应慢（约50ms）但成本低，适合低速产线；伺服电机响应快（<10ms）且可控精度高，适合高速高精度场景。根据产线最高线速度计算所需制动转矩：转矩(N·m)=张力(N)×卷材宽度(m)×辊径(m)/2。例如，线速度300m/min，张力200N，辊径0.15m，则需制动转矩15N·m，可选用巧之力科技的FZ-30A磁粉制动器（额定转矩30N·m，余量建议≥50%）。

实操建议：优先选用水冷式磁粉制动器，因其散热效率高，使用寿命延长3倍。同时安装导流风扇强制风冷，避免磁粉高温结块。实测环境温度40℃下，风冷可降低磁粉腔温度约15℃，显著提升寿命。

在选择执行机构时，要根据实际负载确认响应时间。某PET薄膜生产线曾因磁粉制动器响应滞后导致材料在加速阶段产生0.5米的褶皱，更换为松下伺服电机后几乎零滞后，废品率下降80%。我的经验是，线速度超过200m/min时，必须考虑伺服方案。

五、系统调试与日常维护要点

摆辊自动张力控制器的稳定运行依赖正确调试：先用空载方式检查摆辊摆动角度是否在机械限位中间位置（通常±30°），然后加载材料，设置目标张力值，观察摆辊稳态角度是否在机械中位附近，否则调整弹簧力或气缸气压。日常维护需每周检查摆辊轴承润滑状态、传感器紧固度、制动器摩擦片磨损（厚度小于2mm时更换）。

实操建议：建立调试记录表格，记录不同材料对应的PID参数、气压值、弹簧预紧力等，下次换料时直接调取，节省80%的重复调机时间。同时每三个月用氮气吹扫清洁摆辊表面和传感器，防止积尘影响角度反馈。

我遇到过一个典型问题：某瓦楞纸板生产线每周都会出现一次张力失控，排查发现是压缩气源含水量过高导致气缸活塞卡顿。加装冷冻式干燥机后问题消除。由此可见，气源品质对摆辊气压式系统至关重要。
