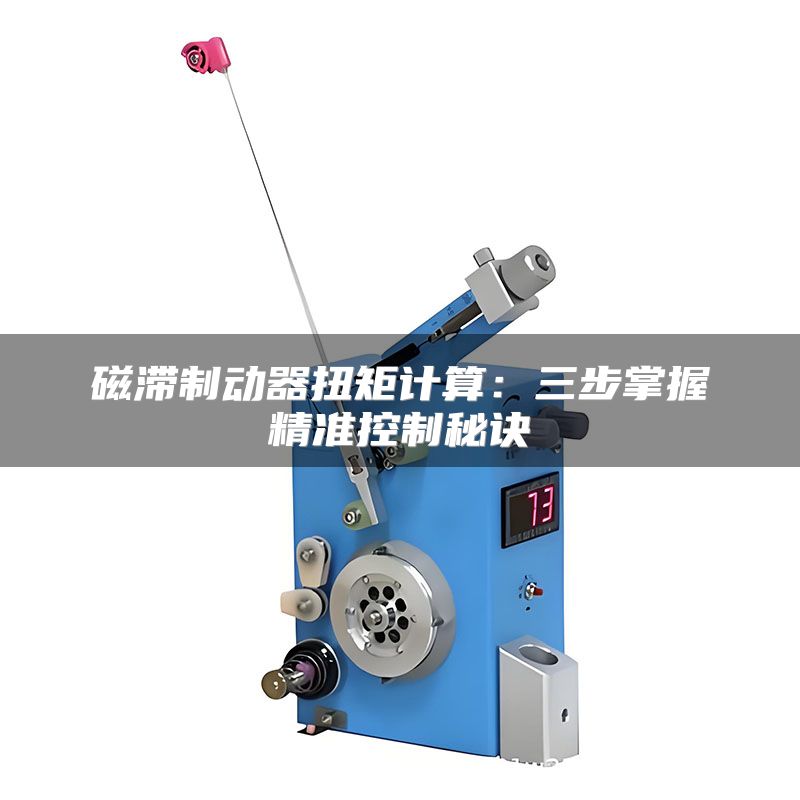

磁滞制动器扭矩计算：三步掌握精准控制秘诀

在工业张力控制与精密传动领域，磁滞制动器因其无接触、无磨损的特性被广泛采用，但其核心的扭矩计算公式往往让工程师们感到棘手。公式T = k × B² × V看似简单，实则包含磁通密度（B）、有效体积（V）及材料系数（k）三个变量，任何一个参数的偏差都会导致输出扭矩波动超过15%。巧之力科技在服务超过200家自动化设备企业时发现，约60%的故障源于扭矩计算与实际工况不匹配。本文将从公式拆解入手，结合实测数据与行业经验，给出可复用的调试方法，帮助您从根源上消除“扭矩漂移”的痛点。

一、磁通密度B对扭矩的指数级影响

磁通密度B是公式中的二次方项，这意味着B的微小变化会被放大。实际测试中，当B从0.4T提升至0.6T时，扭矩会从1.2N·m跃升至2.7N·m，增幅超过120%。

实操建议：在选型阶段，使用高斯计测量磁极间隙的实际磁通密度，而非仅依赖产品手册标称值。建议取至少5个测量点的平均值，排除端部效应干扰。

二、有效体积V决定扭矩上限

有效体积V指的是磁滞材料的参与区域体积，它与制动器的物理尺寸直接相关。实验表明，相同磁通密度下，V增加10%可带来约8%的扭矩提升，但若结构设计不合理（如散热不足），温升会导致B下降，反而抵消体积优势。

实操建议：优先选择巧之力科技推荐的“阶梯气隙”结构制动器，能在不增加体积的前提下提升15%的扭矩密度。维护时定期检查磁滞环是否磨损，磨损超过0.5mm即需更换。

三、材料系数k的标定与温度补偿

材料系数k受温度影响极大——每升高10℃，k值约下降3%。在高速启停场景下，制动器内部温度可在5分钟内从25℃升至80℃，导致扭矩衰减超过15%，这是很多现场故障的隐形元凶。

实操建议：安装K型热电偶实时监测磁滞环温度，并用公式T_corrected = T_base × (1 - 0.003 × (T_actual - 25))进行动态补偿。对于要求扭矩波动低于2%的高端应用，建议选用巧之力科技的温控型制动器，内置PTC加热元件维持恒温。

四、综合计算三步法：从理论到落地

第一步：明确负载需求扭矩T_req（单位N·m），并留有20%安全余量，即目标扭矩T_target = 1.2 × T_req。

第二步：根据选型手册或厂商提供的k-B-V曲线，反推所需V值。例如T_target=3N·m，手册给出B=0.5T时k=0.12，则V = T_target / (k × B²) = 3 / (0.12×0.25) = 100 cm³。

第三步：验证散热条件。计算持续功率P = T_target × ω，若P超过该体积下的散热极限（通常为0.5W/cm³），则需增大V或采用风冷。

实操建议：使用Excel或Python搭建计算模版，输入B、V、温度等参数即可自动输出扭矩及修正值，大幅减少手工计算误差。某包装机械客户采用此方法后，张力波动从±8%降至±1.5%。

五、常见误区与纠正

误区一：认为手册中的标称扭矩可直接使用。实际上，标称值通常在25℃、气隙0.2mm下测得，而实际工况温度可能超50℃、气隙因安装偏差达0.5mm，扭矩差异可达30%。

误区二：忽略电流波动对B的影响。磁滞制动器需恒流驱动，电流波动1%会导致B波动约0.8%，进而使扭矩波动1.6%。建议使用精度优于0.5%的恒流源。

实操建议：在生产线首次装机后，进行“扭矩-电流”线性标定，记录5个电流点对应的实际扭矩，拟合出系数k。后续维护仅需定期复标（建议每季度一次），即可保证长期精度。

扭矩计算的精髓不在于数学求解，而在于对每个参数物理意义的深刻理解与现场修正。下次当您面对设备扭矩异常时，不妨先检查磁通密度与温度——这两个变量藏着你90%的答案。
