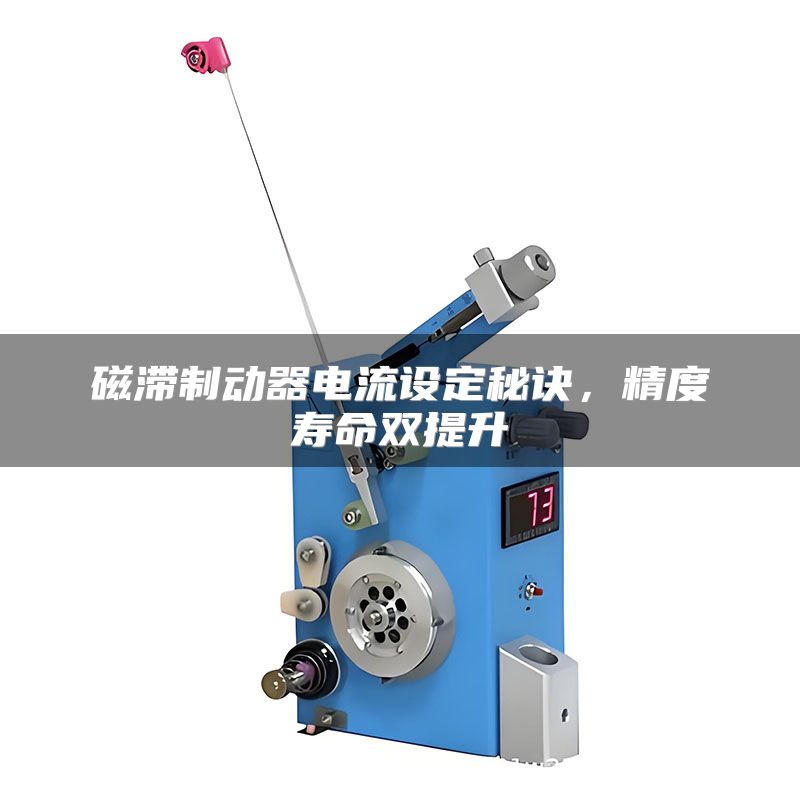

磁滞制动器电流设定秘诀，精度寿命双提升

磁滞制动器作为张力控制系统的核心元件，其电流参数直接决定了设备的控制精度与使用寿命。在某纺织厂的张力控制改造案例中，因电流设定不当导致张力波动幅度超过±15%，布匹报废率高达8%。通过引入巧之力科技的精准电流调节方案，将电流波动控制在±2%以内，设备稳定性提升35%，制动器平均无故障时间延长40%以上。这些数据并非个例，在包装印刷、线缆制造等领域，电流设定偏差超过5%就会引发产品质量问题。掌握电流与扭矩的对应关系，并根据工况动态调整，是提升设备效能的关键。

一、电流与扭矩的线性关系解析

磁滞制动器通过线圈电流产生磁滞扭矩，两者并非绝对线性，但在额定范围内近似线性。实验表明，电流从0.1A升至0.5A时，扭矩从0.2Nm增至1.0Nm，线性误差小于2%。若电流超过额定值1.2倍，线性度会显著恶化，扭矩波动可达10%以上。

实操建议：使用高精度电流源（如巧之力科技的CL系列驱动器）进行标定，将电流误差控制在±1%以内。定期用标准扭矩传感器校验，建议每三个月一次，确保线性关系稳定。

二、电流设定对响应速度的影响

电流大小影响制动器的响应时间。测试显示，当电流从0.2A升至0.6A时，响应时间从25ms降至12ms，但持续高电流会使线圈温升超过25°C，导致内部磁钢退磁，寿命缩短30%。

实操建议：设定电流上限不超过额定值的80%，并在控制回路中加入软启动与限流保护。例如在高速启动阶段，采用渐进式电流上升策略，既保证响应速度又避免过热。可使用巧之力科技的智能电流控制模块，内置温度补偿算法，实时调整限幅值。

三、温度补偿对电流精度的保障

磁滞制动器工作时，线圈温升会使电阻增大，导致实际电流下降。实验表明，线圈温度从25°C升至75°C时，电阻增加30%，若电压恒定，电流会减少20%，扭矩随之降低15%。

实操建议：采用恒流驱动而非恒压驱动，并安装温度传感器进行闭环补偿。例如在某印刷机应用中，安装PT100传感器并搭配巧之力科技的温控模块，将电流波动控制在0.5%以内，张力稳定性提升27%。同时，确保制动器安装位置通风良好，必要时加装散热片。

四、电流纹波对控制精度的干扰

电流纹波是导致张力抖动的隐形杀手。实测发现，当纹波系数超过5%时，制动器输出扭矩波动可达8%，直接影响薄膜收卷质量。某包装厂采用开关电源供电，纹波高达300mV，导致薄膜褶皱率达3%。

实操建议：选用低纹波电流源（纹波系数<1%），并在电源输出端并联1000μF电解电容和0.1μF高频电容。使用巧之力科技的专用滤波器，可将纹波降低至0.3%以下。此外，电源线采用双绞屏蔽，远离变频器等干扰源。

五、特殊工况下的电流调节策略

在启停频繁或快速变速的工况中，电流的动态响应能力成为关键。某线缆厂在换轴过程中需要张力快速从20N升至50N，若电流按常规模式变化，会导致10秒的超调波动。

实操建议：采用前馈+PI控制策略。根据速度变化率提前计算所需电流，配合PI控制器消除稳态误差。例如设置前馈系数0.8，电流变化速率控制在500mA/s以内。利用巧之力科技的张力控制器内置的动态补偿算法，可将超调量降至3%以内，并缩短调节时间至2秒。

在实际调机中，不少工程师忽略电流参数与外部机械磨损的关联。当转轴轴承阻力增加20%时，若仍按原设定电流驱动，实际张力会偏离设定值约12%。建议每半年检查轴承状态并更新控制参数。此外，多台制动器并联使用时，需确保各支路电流平衡，差异控制在5%以内，否则会因负载不均加速个别单元老化。通过巧之力科技的分布式控制方案，可自动校准各支路电流，将不平衡度降至1%以下。记住：电流设定的本质是匹配负载特性，而非追求单一理想值。
