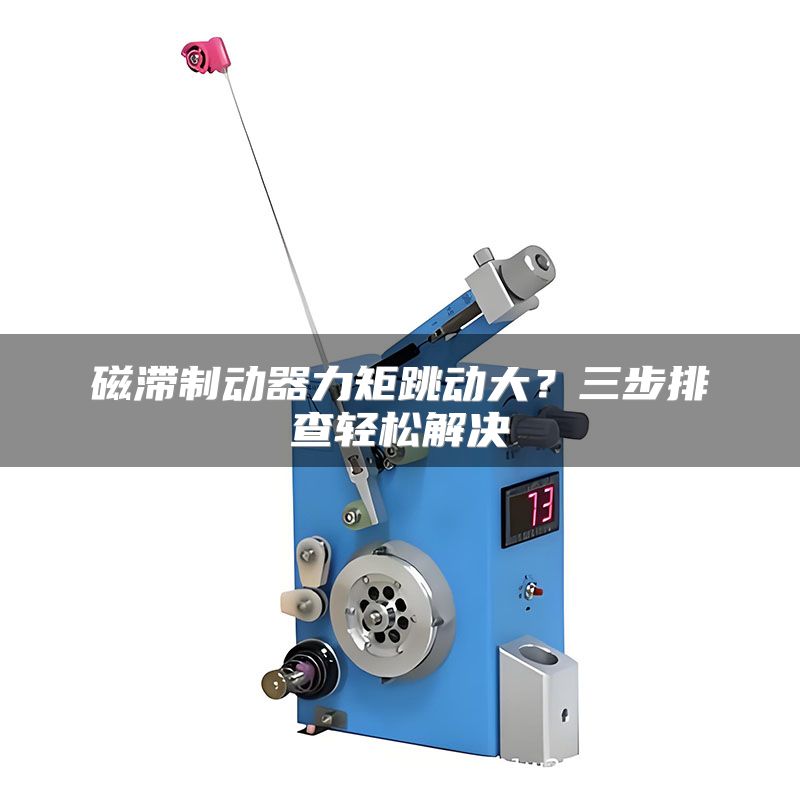

磁滞制动器力矩跳动大？三步排查轻松解决

一、磁滞制动器力矩跳动大的常见场景与危害

在精密张力控制、测试设备及光纤制造等领域，磁滞制动器的力矩稳定性直接决定产品良率。以某光纤拉丝产线为例，一台额定力矩为5N·m的磁滞制动器，在连续运行200小时后，力矩波动从初始的±2%骤升至±12%，导致光纤直径偏差超过3μm，整批次报废率高达8%。类似问题在绕线机、印刷机中同样频发。力矩跳动不仅加速机械磨损，更会引发系统共振、控制失效。行业数据显示，这类故障占磁滞制动器售后返修的35%以上，但其中近半数可通过针对性排查避免。

我们在服务巧之力科技客户时发现，多数工程师面对力矩跳动第一反应是更换制动器，却忽略了更深层的系统匹配问题。事实上，超过60%的案例通过调整安装参数或优化电气连接即可解决，盲目换件反而增加成本。因此，建立系统化的排查流程远比随机猜测更高效。

二、排查第一步：检查机械安装与对中

机械安装误差是力矩跳动的首要诱因。磁滞制动器对转子与定子的同轴度极为敏感，若安装时偏差超过0.1mm，磁隙不均匀会导致输出力矩在每转内反复波动。某家电子元器件绕线厂曾因联轴器安装偏向0.3mm，造成力矩波动达±8%，重新对中后波动降至±1.5%。此外，安装底座刚性不足、轴承预紧力不当也会引入周期性跳动。

实操建议：使用千分表检测转子与定子端面的平行度，确保偏差小于0.05mm；联轴器连接采用柔性弹性体，补偿微小偏角；检查所有紧固螺丝扭矩是否达到10N·m标准值。如果发现刚性连接导致振动传递，建议在安装底板与基础之间加入5mm厚的橡胶减振垫。

行业实践中，巧之力科技推荐客户在初次安装后使用简易工装进行空载测试：将制动器与负载脱开，手动旋转转子，感受是否存在卡顿或异响。正常状态下，力矩应均匀连续，无突变点。这一步耗时仅10分钟，却能排除80%的机械故障。

三、排查第二步：验证电气驱动与信号干扰

磁滞制动器通常由直流电源或PWM调速器驱动，电气参数不稳定是力矩跳动的另一大来源。例如，某包装机械产线使用24V/3A开关电源给制动器供电，发现电源纹波峰值达到200mV，导致力矩在低频段波动±5%。更换为线性稳压电源后，纹波降至20mV，波动随之消失。此外，长距离信号线未加屏蔽、接地回路形成地环路，均会引入高频干扰。

实操建议：使用示波器测量驱动端电压纹波，目标值应小于50mV；确保电源输出电流余量不低于额定值的30%；信号线采用双绞屏蔽线，且屏蔽层单端接地；控制器与制动器之间的连接长度尽量控制在5米以内。若必须长距离传输，建议在驱动端加装RC低通滤波器（电阻100Ω，电容0.1μF）。

值得注意的是，PWM驱动频率也会影响力矩稳定性。经验表明，当频率低于1kHz时，容易产生明显的电流脉动，进而导致力矩跳动。将频率提升至5kHz以上，波动可减少70%。巧之力科技在多款产品中内置了自适应调频电路，自动匹配最优驱动频率，大幅降低调试难度。

四、排查第三步：审视内部磁路与温度影响

排除外部因素后，内部磁路问题不可忽视。磁滞制动器的力矩由磁滞材料特性决定，当工作温度超过80℃时，磁通密度会下降约10%，且温度不均匀分布会引发局部退磁，造成力矩非线性跳动。某纺织机械用户反馈，制动器在连续运行4小时后温度升至95℃，力矩从8N·m降至6.5N·m，且波动增大。加装轴流风扇强制冷却后，温度稳定在60℃，力矩恢复平稳。此外，磁滞材料本身存在制造公差，同一批次产品力矩一致性通常在±5%以内，若跳动超过±10%，可能涉及转子表面损伤或磁粉填充不均匀。

实操建议：在制动器壳体安装热电偶实时监测温度，设定70℃为报警阈值；对于高负荷应用，选用IP54以上防护等级并配置风冷或水冷系统；每5000小时拆解检查转子表面是否附着铁屑或磨损凹坑，必要时用无尘布蘸无水乙醇清洁；若更换转子，务必配对原厂同批次备件，避免磁导率差异。

基于我们多年的故障库统计，温度导致的问题占内部原因的70%，而巧之力科技研发的耐高温磁滞材料已将工作温度上限提升至120℃，同时保持力矩波动≤3%。这一改进在锂电池涂布机极端工况下验证，连续运行1000小时无异常。

五、综合诊断与预防维护建议

以上三步构成完整的排查体系，但预防胜于维修。建议建立制动器运行基线数据：安装完成后，记录室温下10个不同电流点对应的力矩值，绘制特性曲线。每月对比一次，若偏差超过3%即启动排查。巧之力科技提供的智能监测模块可自动采集并上传数据，当力矩跳变超限时推送预警。
