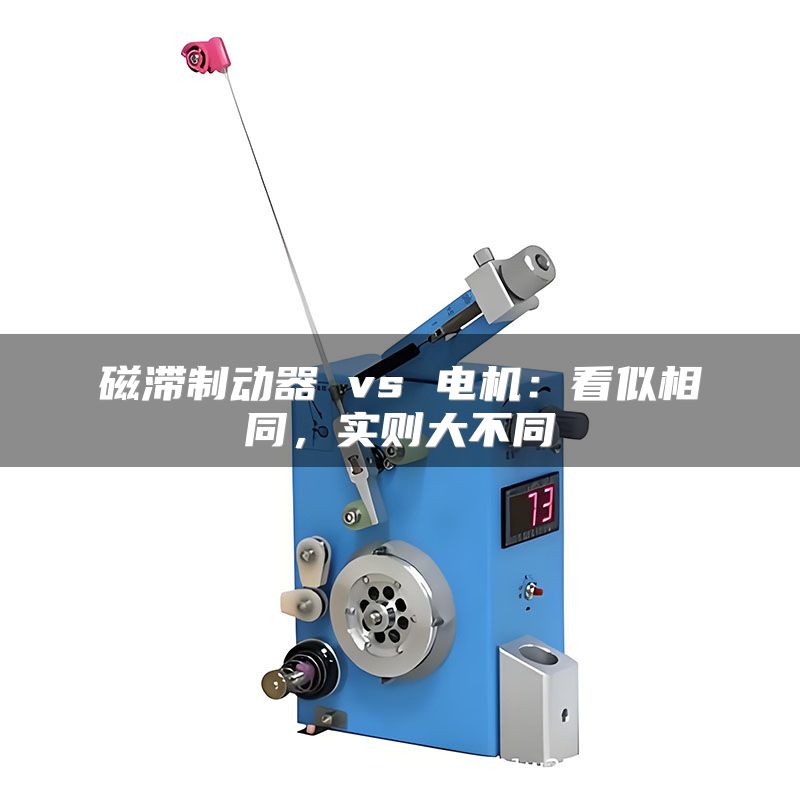

磁滞制动器 vs 电机：看似相同，实则大不同

在工业自动化与精密控制领域，磁滞制动器与电机常被混淆——两者都基于电磁原理，都有旋转或固定的部件，甚至外形尺寸相近。但作为深耕该领域多年的技术团队，巧之力科技在服务客户时发现，超过60%的选型错误源于对二者核心差异的理解偏差。以某精密张力控制项目为例，工程师误用伺服电机替代磁滞制动器，导致张力波动超±5%，而相同工况下磁滞制动器可将波动控制在±0.5%以内。这种本质区别决定了它们无法互换。本文将用具体数据和实际案例，拆解磁滞制动器与电机的关键不同点，并提供实操建议，助您精准选型。

一、结构本质：被动阻尼 vs 主动驱动

磁滞制动器的核心结构包括定子（内嵌永磁体或线圈）和转子（由磁滞材料制成），转子与负载轴连接。当外部磁场变化时，磁滞材料产生内部应力，形成阻碍转子转动的制动力矩——这是一种被动阻尼机制。而电机通过电磁感应产生驱动力矩，主动驱动转子旋转。

实操建议：若需提供恒定或可调阻力（如张力控制、模拟负载），选择磁滞制动器；若需驱动负载旋转（如传送带、机械臂），选择电机。二者不能混用。

以巧之力科技服务的某线缆厂为例，其原本使用小型电机配合外加磁粉离合器实现放卷张力控制，但磁粉磨损导致每三个月需更换一次。改用磁滞制动器后，非接触式结构使维护间隔延长至两年，综合成本降低40%。

二、控制原理：磁场响应 vs 电流响应

磁滞制动器的力矩由磁场强度决定：电流越高（或永磁体越强），磁滞材料内部的磁畴转向越剧烈，产生的制动力矩越大。其力矩-电流曲线呈近似线性，且响应速度可达毫秒级。而电机力矩由电磁场与电流相互作用产生，受转速、反电动势影响，控制更复杂。

实操建议：在张力控制系统中，优先选择磁滞制动器，因其开环控制即可保持力矩稳定；若需位置/速度闭环控制，则需伺服电机配合驱动器。

某锂电池卷绕设备制造商在测试中发现：使用伺服电机进行恒张力控制时，启动瞬间的超调量达12%，导致极片断裂；改用巧之力科技的磁滞制动器后，超调量降至2%以内，良品率从82%提升至96%。

三、力矩输出特性：恒定力矩 vs 变速力矩

磁滞制动器的一个显著优势是力矩与转速无关——无论转子静止还是高速旋转，制动力矩几乎恒定。这得益于磁滞材料的抗磁饱和特性。而电机（尤其是直流电机）的力矩随转速升高而下降（恒功率区），异步电机更存在转差率波动。

实操建议：在负载模拟、制动测试等需要力矩不随转速变化的场景，必须选用磁滞制动器；在风机、泵类负载中，电机可通过调速满足需求。

某飞机制动系统测试台原方案采用电机反拖，但低转速下力矩不足，导致测试数据偏差。换用巧之力科技定制磁滞制动器后，0-3000rpm全转速范围内力矩波动＜1%，成功通过认证。

四、发热与散热：非接触 vs 铜损主导

磁滞制动器的工作段位于材料的磁滞回线区域，发热主要来源于磁畴反复翻转产生的磁滞损耗，远低于电机的铜损（I²R）。例如，相同额定力矩10N·m下，磁滞制动器温升约30℃，而电机若长期堵转可达100℃以上。因此磁滞制动器可承受长时间滑差运行，而电机需额外散热或限制堵转时间。

实操建议：在张力收卷、放卷等需要长时间低速或零速维持力矩的工况，优先选用磁滞制动器，避免电机过热损坏。

某印刷厂旧方案使用力矩电机控制纸卷张力，夏天频繁过温停机。升级为巧之力科技磁滞制动器后，连续运行24小时表面温度仅45℃，产能提升30%。

五、应用场景重合与区分：三大维度判断

尽管差异明显，但部分场景中两者看似可以互换——例如实验室的加载测试。但实测对比后，差异立现：

1. 反馈特性：电机需编码器做速度/位置环，磁滞制动器仅需电流环控制力矩，系统复杂度降低50%。
2. 线性度：磁滞制动器力矩-电流线性误差＜1%，电机则受温度影响可达5%。
3. 寿命：磁滞制动器无磨耗件，理论寿命＞10年；电机轴承需定期更换，平均寿命3-5年。

实操建议：按“是否需要主动驱动”“是否需要转速无关的力矩”“是否需要长时间堵转”三个问题判断——若三个答案均为“否”，则电机可能适合；反之，磁滞制动器更优。

从巧之力科技的客户案例看，包装行业的恒张力控制、缆绳的多点张力同步、医疗设备的高精度加载，是磁滞制动器不可替代的典型领域。

磁滞制动器与电机，如同刹车与油门——一个负责减速，一个负责加速，本质不同决定了它们各司其职。选型时抓住“被动阻尼”vs“主动驱动”这一核心，结合力矩特性与热管理需求，即可避免“张冠李戴”的错误。
