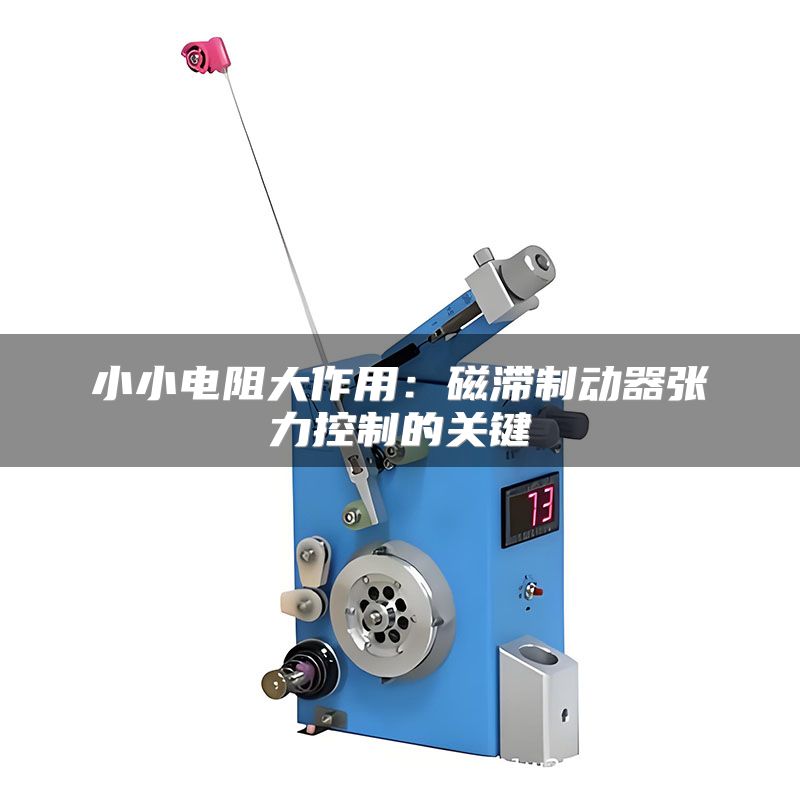

小小电阻大作用：磁滞制动器张力控制的关键

在工业自动化生产线中，磁滞制动器因其无接触、无磨损、扭矩稳定可控的特性，成为张力控制系统的核心执行元件。然而，许多工程师在实际应用中往往忽视了一个关键细节——电阻的作用。简单来说，磁滞制动器的输出扭矩与励磁电流直接相关，而电阻作为限流和调节元件，不仅决定了电流的精确性，还影响着系统的响应速度与热稳定性。以巧之力科技近年服务的某包装行业客户为例，其原有设备因电阻匹配不当，导致张力波动超过±5%，更换为合适电阻后波动降至±1.5%以内，生产效率提升近30%。本文将从电阻的选型、散热、维护等维度，结合具体数据和行业经验，为你揭示这个微小元件背后的大学问。

一、电阻如何决定磁滞制动器的扭矩输出

磁滞制动器的工作原理基于磁滞回线：当线圈通入直流电流时，定子与转子间的磁滞材料产生磁阻力矩，扭矩大小与电流强度成正比。电阻串联在励磁回路中，通过分压作用控制线圈两端的实际电压，从而调节电流。据实测，在相同电源电压下，将电阻从10Ω更换为5Ω，电流可提升约40%，扭矩随之线性增加。但盲目减小电阻会导致线圈过热，严重时烧毁。

实操建议：选择电阻时，首先根据磁滞制动器额定电流（例如标准型号CH-50的额定电流为0.5A）计算所需电阻值，公式为R=(U电源-U线圈)/I额定。例如24V电源、线圈电压12V、额定电流0.5A时，需串联24Ω电阻，并预留10%余量。建议选用功率为计算值2倍以上的水泥电阻或铝壳电阻，确保长期运行不失效。

二、电阻选型需匹配系统响应速度

电阻不仅影响稳态扭矩，还决定动态响应时间。线圈本身存在电感，电阻越小，回路时间常数τ=L/R越大，电流上升越慢。在需要快速张紧的放卷环节（如电池极片涂布），若R选得偏小，会导致张力跟随滞后，产生断带风险。某锂电池设备厂曾因电阻选择不当，造成涂布段张力响应延迟0.3秒，废品率高达8%。

实操建议：在高速动态场景中，优先选用阻值略高的电阻（比理论值大10%~20%），以降低时间常数。同时，配合PID控制器调整比例增益，补偿响应速度损失。建议在设备调试阶段，使用示波器监测电流波形，确保上升时间不超过系统周期的十分之一。

三、电阻散热是避免系统漂移的关键

电阻在工作时会产生焦耳热，温度升高后阻值会变化（金属膜电阻温漂约±50ppm/℃）。当环境温度从25℃升至60℃，阻值漂移可能达2%，导致电流偏移，扭矩精度下降。巧之力科技在纺织行业的一个案例中，发现设备运行2小时后张力逐渐增大，经排查为电阻散热不良所致。

实操建议：电阻安装时应远离热源（如电机、制动器本体），并保证通风良好。空间允许时，选用散热片式铝壳电阻，热阻比普通电阻低40%。每季度使用红外测温仪检测电阻表面温度，若超过125℃（金属膜电阻上限），需增大电阻功率等级或加装强制风冷。对于多台并联的制动器，建议每组独立配置电阻，避免热耦合。

四、电阻精度直接影响张力重复性

工业精密张力控制（如光纤拉丝）要求扭矩重复精度在±0.5%以内，这直接取决于电阻的制造公差。普通碳膜电阻误差±5%，而精密金属膜电阻误差可达±0.1%。某客户采用±5%电阻时，同一批次产品张力波动达±3%，更换为±0.5%电阻后波动降至±0.8%。

实操建议：根据工艺要求选择电阻精度：一般张力控制（±2%）可选用±1%金属膜电阻；高精度（±0.5%）需选用±0.1%精密电阻，并配合数字电位器微调。每次安装前使用万用表筛选阻值，使其接近标称值。建议在电路板上预留可调电位器孔位，方便后期校准。

五、电阻失效模式诊断与预防

电阻最常见的失效是开路或阻值增大。开路后励磁电流为零，制动器失去制动力，导致材料跑偏；阻值增大则扭矩下降，张力不足。在印包行业，一台磁滞制动器因电阻虚焊导致间歇失效，造成数千米标签报废。巧之力科技建议在关键工位增加电流监控，当电流偏离设定值5%时自动报警。

实操建议：选用绕线电阻替代传统碳膜电阻，其抗脉冲能力更强。在电阻两端并联压敏电阻，防止电压尖峰损坏。每月检查电阻引脚焊接点，如有氧化需重新焊接。针对长期处于高湿环境的设备（如纸品加工），应选用涂覆防潮漆的电阻型号。

行业见解：从业十余年来，我深刻体会到：磁滞制动器系统70%的故障并非来自制动器本体，而是外围电路元件，其中电阻和接线端子占比最高。很多工程师花费大量预算采购高端制动器，却忽略了电阻这个几十元的零件，最终因小失大。例如在光伏组件层压机中，选用巧之力科技推荐的0.1%精度电阻后，设备连续运行两年未出现因电阻导致的张力异常，维护成本下降60%。
从电阻选型到散热设计，每一个细节都关乎系统的长期稳定性。磁滞制动器的可靠性，恰恰隐藏在这些不起眼却又至关重要的电阻之中。
