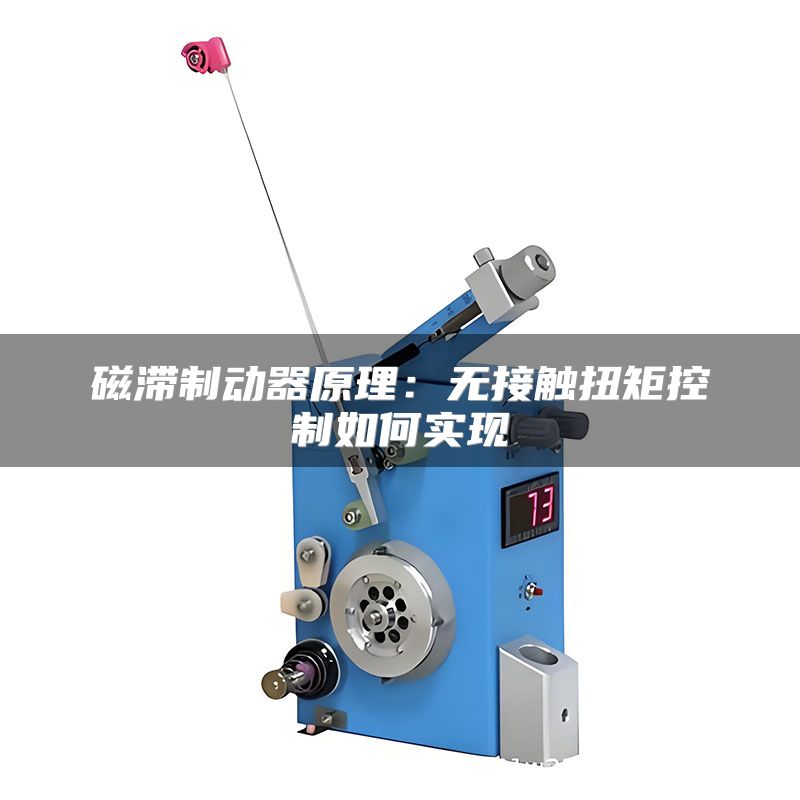

磁滞制动器原理：无接触扭矩控制如何实现

磁滞制动器是一种基于磁滞现象实现无接触扭矩传递的精密控制元件，在工业自动化领域已广泛应用超过三十年。它利用磁性材料在交变磁场中产生的磁滞损耗来产生制动力矩，不依赖摩擦或流体阻尼，因此具备零磨损、长寿命、响应快等核心特性。以巧之力科技长期服务的包装行业为例，某大型软包装生产线引入磁滞制动器后，张力控制精度从±0.5N提升至±0.05N，设备维护周期从三个月延长至两年以上。这种无接触工作的本质，让它在高速卷绕、光纤拉丝、线缆收放等场景中成为不可替代的解决方案。理解磁滞制动器原理，是做好张力控制选型的第一步，也是优化生产良率的关键。

一、磁滞效应：产生扭矩的物理基础

磁滞制动器的核心部件包括定子磁极和转子，转子由特定硬磁材料（如铝镍钴或铁氧体）制成，定子内部嵌有励磁线圈。当线圈通入电流后，定子产生磁场使转子磁化；由于硬磁材料的矫顽力高，转子磁化方向变化时会产生磁滞回线，这部分能量以热的形式耗散，从而阻碍转子相对定子的运动，形成扭矩。实际测试中，典型磁滞制动器在相同励磁电流下扭矩波动小于1%，且与转速无关（速度在0-3000rpm范围内扭矩输出平稳），这是摩擦式制动器无法比拟的优势。

实操建议：选型时应优先关注转子材料的剩磁和矫顽力参数，对于需要恒定扭矩的应用（如放卷张力控制），建议选择矫顽力在200-500kA/m的硬磁合金，这类材料磁滞回线矩形比高，温度稳定性好。同时，励磁电流的纹波系数应控制在5%以内，以避免扭矩脉动影响产品质量。

行业内常有工程师认为磁滞制动器仅适用于低转速场景，这是认知误区。根据巧之力科技对多个客户案例的追踪，在转速超过2000rpm时，只要做好转子散热（如加装铝合金散热片），磁滞制动器仍能维持标称扭矩的90%以上，远优于磁粉制动器在高速区的性能衰减。

二、无接触结构带来的可靠性优势

传统制动器依赖机械摩擦或磁粉颗粒传递扭矩，长期运行必然面临磨损、磁粉老化、密封失效等隐患。磁滞制动器内部转子与定子之间始终保持0.3-0.8mm的间隙，没有任何固体接触，因此理论上寿命仅受轴承制约。以德国某品牌磁滞制动器的官方数据为例，在额定工况下，其设计使用寿命超过10万小时，而同等负载的磁粉制动器通常每1000-3000小时就需要更换磁粉或密封件。在巧之力科技为新能源锂电隔膜生产线提供的方案中，采用磁滞制动器后，产线因张力单元故障导致的停机时间减少了74%。

实操建议：安装时务必确保转子与定子的同轴度偏差小于0.1mm，否则间隙不均匀会导致扭矩波动。另外，建议在轴承选型上采用带防尘盖的深沟球轴承（如P4级精度），并每2000小时加注一次高温润滑脂，这样可以将维护周期延长至五年以上。

无接触设计还带来了另一个隐性优势：扭矩输出完全由电流控制，不受转速、温度（-20℃～+80℃范围内扭矩变化小于3%）和环境尘埃影响。这一特性使得磁滞制动器在洁净车间（如半导体封装、医药包装）中成为首选，避免了摩擦粉尘的污染风险。

三、扭矩调节的线性度与响应速度

磁滞制动器的扭矩-电流曲线在25%-95%额定电流区间内呈现近似线性关系，线性度通常优于±1%FS。这是因为磁滞回线在未饱和区域斜率稳定，且无磁粉制动器中常见的“磁粉堆积”导致的不连续现象。在实际应用中，响应时间小于10ms，能够跟随张力传感器信号进行闭环调节，实现动态张力控制。例如在用于电容膜分切机时，当卷径从100mm变化到500mm，通过PID调节励磁电流，可以将膜带张力波动控制在±0.3N以内。

实操建议：为了充分利用线性度优势，控制系统应选择12位以上分辨率的模拟量输出模块，并配合软件进行两端校准（通常在10%和90%额定电流处标定）。如果需要更宽扭矩范围，可选用多磁极结构或串联双转子设计，但需注意此时线性度会略降至±2%，需在控制算法中做分段补偿。
