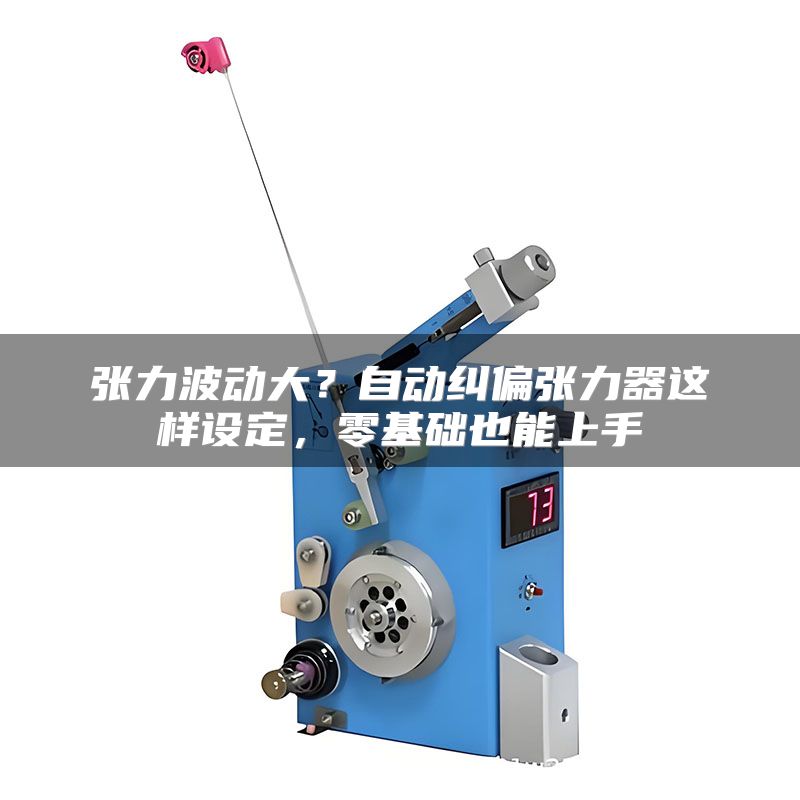

张力波动大？自动纠偏张力器这样设定，零基础也能上手

在包装、纺织、线缆等工业领域，张力控制一直是影响产品良率和设备稳定性的核心痛点。根据行业统计，约70%的印刷套印不准和膜材拉伸变形问题都与张力设定不当直接相关。我曾在华东一家软包装工厂看到，一台自动纠偏张力器因初始参数设置错误，导致每小时平均断膜3次，操作工不得不频繁停机接料，产能直接腰斩。而重新按规范设定后，断膜率降至每月不足1次。那么，自动纠偏张力器到底该如何正确设定？下面我将结合多年技术服务经验，从四个关键环节给出可落地的操作指南。

一、校准传感器零点——所有设定的基础

自动纠偏张力器的核心感知单元是力传感器，如果零点漂移，后续所有参数都会产生系统性误差。我遇到过不少客户抱怨张力波动大，最后排查发现是传感器零点偏移了0.5N，导致控制器始终在错误基准上调节。

实操建议：在设备断电且辊筒无任何物料负载状态下，按下控制器的“零点校准”按钮，等待数据显示为0.0±0.1N。若存在固定偏差，需在参数菜单的“传感器校准”子项中手动输入偏移值进行补偿。建议每季度执行一次零点校验，尤其是在更换传感器或长时间停产后重新开机时。

二、设定目标张力值——按材料特性匹配

目标张力值并非经验估算，而是要根据材料拉伸模量、厚度和宽度来精准计算。以BOPP薄膜为例，厚度20μm、宽度1m的材料，推荐初始张力设定在50N-80N之间；而PET膜因模量更高，同样规格可设定80N-120N。某锂电隔膜客户曾将张力设得过高（200N），导致隔膜微孔拉伸变形，电池内短路率飙升。

实操建议：查阅材料供应商提供的拉伸曲线或参考行业标准（如GB/T 1040.3-2006），取材料屈服极限的20%-30%作为初始张力。上线后观察材料是否出现明显拉伸或褶皱，采用“先降后升”法：从设定值的80%开始，以5%幅度逐步增加直至稳定，记录最佳值。对于多层复合材料，以最软层为基准设定。

三、配置PID参数——让响应快而不震

PID（比例-积分-微分）参数是自动纠偏张力器动态响应的灵魂。比例系数（Kp）过大会引起系统震荡，积分时间（Ti）过长则响应迟缓，微分时间（Td）不当会引入高频噪声。我见过一位操作员将Kp直接设为10，结果张力数值在±20N之间来回跳动，设备如同“跳舞”。

实操建议：采用经典的“Ziegler-Nichols”整定法。先将Ti设为最大值，Td设为0，仅保留P环节；逐步增大Kp直到系统开始等幅震荡，记录此时的临界增益Kcr和震荡周期Tcr；然后按经验公式计算：Kp=0.6×Kcr，Ti=0.5×Tcr，Td=0.125×Tcr。若系统依然有小幅波动，可微调Kp降低10%-15%。对于启动或换卷等大扰动工况，建议启用“前馈补偿”功能，将加减速信号提前叠加到PID输出中，把张力波动抑制在±2%以内。

四、调整执行机构（磁粉/伺服）——匹配响应速度

设定完电路参数后，机械执行层的响应特性同样关键。磁粉离合器式纠偏器因摩擦延迟，适合低精度、低速场景；而伺服电机直驱式响应时间可达5ms，适用于300米/分以上的高速生产线。我曾为一家巧之力科技的客户调试，其原配的磁粉制动器响应延迟高达120ms，导致张力滞后严重。

实操建议：在控制器“执行器调校”菜单中，输入执行机构的响应时间常数（可从产品手册获取）。通过示波器观察张力实际曲线与目标值的跟随情况。若发现超调或欠调，可微调执行器增益（通常0.8-1.2范围）。对于磁粉式，检查电流输出是否与张力线性匹配，在20%-80%额定电流区间做四点标定，记录偏差并修正输出映射表。伺服系统则需确认位置环和速度环带宽设置，建议速度环带宽不低于50Hz。

在长期实践中，我发现很多工程师容易忽略一个细节：设定完成后，必须让设备连续运行30分钟并记录张力波形，检查是否存在周期性波动。此外，换料后必须重新审视目标张力值，因为每卷材料的内应力不同。记下这份指南，下次面对自动纠偏张力器时，您将不再手足无措，而是能像老手一样快速锁定最优参数。
