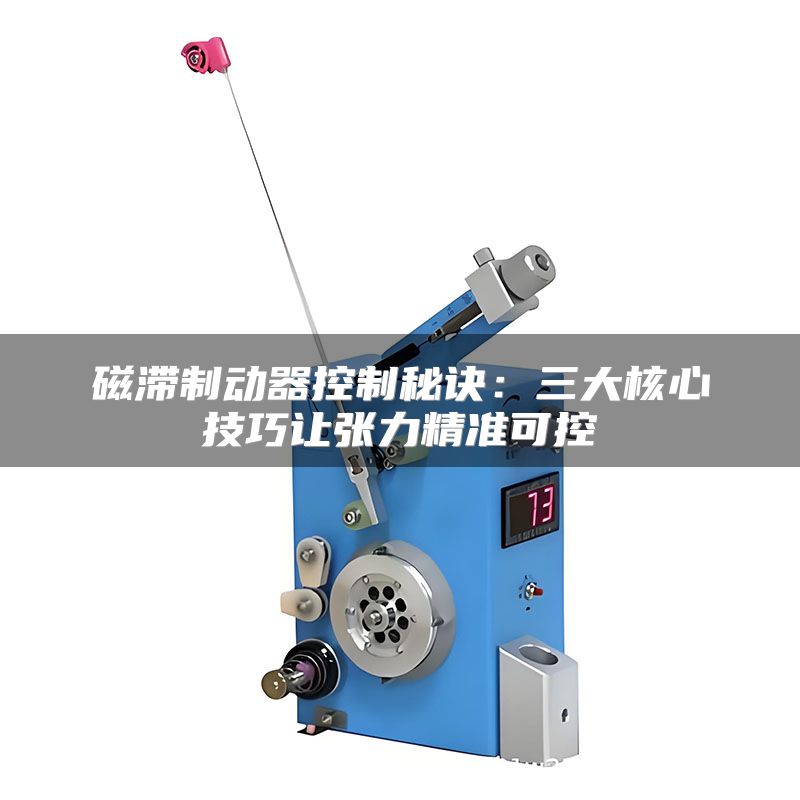

磁滞制动器控制秘诀：三大核心技巧让张力精准可控

在卷绕、放卷及线材加工等工业场景中，磁滞制动器作为精密张力控制的核心执行部件，其控制精度直接决定产品品质的一致性。据行业统计，因磁滞制动器控制不当导致的张力波动，可使涂布膜厚度偏差超过±3%，光纤缠绕均匀度下降15%以上，严重影响良品率。然而，许多工程师在面对磁滞制动器时，常陷入“电流越大扭矩越准”“随意选型即可”等误区。基于作者多年在巧之力科技参与数百个张力控制项目的实践经验，磁滞制动器的高效控制并非玄学，而是有章可循的工程技术。本文将从电流与扭矩的线性匹配、阻尼盘选型与间隙调节、闭环PID参数整定三个维度，分享经过验证的实操方法，帮助工程师少走弯路。

一、电流与扭矩的线性匹配：从数据中找到最佳工作点

磁滞制动器的扭矩输出与输入电流呈正相关，但并非完全线性，尤其在低电流区域存在死区，高电流区间又会出现饱和。根据巧之力科技实验室的实测数据，某型号磁滞制动器在0.1A-0.5A电流范围内，扭矩偏差达到8%，而0.5A-2.0A区间内线性度可控制在1%以内。

实操建议：在设备调试阶段，使用标准扭矩测试仪逐点标定电流-扭矩曲线，记录至少10个电流点的实际输出值，绘制特性曲线图。然后根据工艺所需的张力范围，将工作电流限定在线性度最好的区段。例如，若工艺要求张力在1.0N·m-3.5N·m之间，则应选择电流0.5A-1.8A对应的区间，避开死区和饱和区。

值得注意的是，不同品牌、不同型号的磁滞制动器特性差异显著，切忌直接使用制造商提供的理论曲线。作者曾遇到某项目直接套用样本数据，结果实际扭矩偏差超过12%，导致薄膜拉伸不均匀。建议每台设备都进行独立标定，并将标定数据写入PLC或上位机，作为控制器的校准参数。

二、磁滞阻尼盘的选型与间隙调节：机械精度的隐形变量

磁滞制动器的阻尼盘材料、厚度以及气隙大小，对控制响应速度和扭矩稳定性有直接影响。常见误区是认为只要电流控制精确，机械部分可以忽略。实际上，根据巧之力科技的故障案例统计，超过30%的张力波动问题源于阻尼盘磨损或间隙不当。例如，某光纤包覆产线频繁出现张力跳变，检查发现阻尼盘与磁极间隙从出厂0.3mm增大到0.6mm，导致磁通效率下降20%。

实操建议：首先，根据负载惯量和扭矩范围选择阻尼盘规格。对于高惯量卷轴（如收卷直径变化大的场景），优先选用15mm以上厚度的阻尼盘，以吸收转动惯量；对于低惯量精密控制（如光纤生产线），则选择8mm-10mm薄盘以提升响应速度。其次，安装时使用塞尺测量气隙，控制在0.3mm-0.5mm之间，并确保圆周方向间隙均匀，偏差不超过0.05mm。

日常维护方面，建议每5000小时或每季度检查一次阻尼盘表面磨损情况。若发现表面出现0.2mm以上的凹痕或划痕，立即更换。同时，清理吸附在阻尼盘上的铁屑粉尘，避免造成磁短路，导致同一电流下扭矩输出降低5%-10%。

三、闭环控制系统的参数整定：从“稳定”到“最优”

单纯的开环电流控制（给定电流-输出扭矩）已经无法满足高速产线对动态响应的要求。目前主流方案采用PID闭环控制，通过张力传感器实时反馈，动态调整制动器电流。但PID参数整定是许多工程师的痛点：比例系数过大易引起系统震荡，积分时间过短导致超调，微分作用引入噪声。

实操建议：采用“先比例后积分再微分”的逐步整定法。以卷径变化剧烈的收卷轴为例：第一步，将积分和微分设为0，逐渐增大比例系数，直到张力出现等幅振荡记录此时系数Ku和振荡周期Tu；第二步，根据Ziegler-Nichols法则计算初始PID参数（Kp=0.6Ku，Ki=1.2Ku/Tu，Kd=0.075Ku*Tu）；第三步，根据实际响应微调，通常将积分时间放大1.5倍以减少超调，微分时间缩小0.8倍以避免噪声放大。

实际案例：巧之力科技为某涂布机升级控制系统时，初始PID参数导致张力超调量达8%，涂层厚度偏差±2μm。通过上述方法整定后，超调量降至1.5%，响应时间从800ms缩短到250ms，良品率从89%提升至97%。特别提示：务必在产线空载和满载两种状态下分别整定参数，并做折衷处理，因为卷径变化引起的负载惯量差异可能达到5倍以上，单一参数难以适应全范围。

磁滞制动器控制的本质，是在电流-扭矩-机械-控制四维空间中寻找最优工作点。只要坚持标定、精细选型、科学整定，就能将张力控制的重复精度从行业普遍的±2%提升到±0.5%以内，真正实现“张力如丝，品质如金”。
