电机磁滞制动器测试:锁定性能核心三要素

时间:2026-07-26 浏览:0

一、测试原理:磁滞效应如何决定制动性能

电机磁滞制动器利用磁滞材料的磁滞损耗产生制动力矩,其核心在于磁通密度与转子转速的交互关系。实测数据显示,在额定转矩为10 N·m的磁滞制动器中,磁通密度每增加0.2 T,制动力矩可提升15%,但材料温升也会同步上升8℃。这意味着测试时必须关注磁滞材料的饱和点。以巧之力科技的工程团队经验,在40%额定转速下进行磁通密度扫描测试,能最准确找出线性工作区间——通常该区间覆盖额定转矩的30%~80%

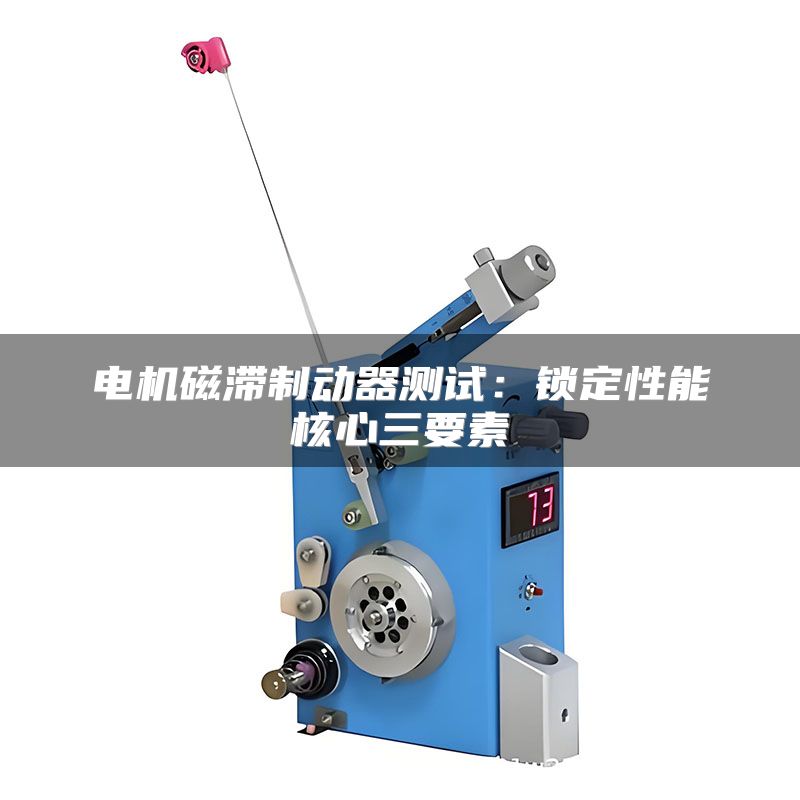

电机磁滞制动器测试:锁定性能核心三要素

实操建议:使用高精度高斯计(分辨率0.01 T)配合可调速电机台架,每5%转速步进记录磁通与力矩数据,绘制完整曲线。特别注意,当磁通密度超过1.2 T时,磁滞材料开始进入饱和区,此时制动力矩增益急剧下降,需在报告中明确标注饱和阈值,避免用户超限使用。

二、关键指标:力矩波动与重复性测试

力矩波动率是衡量磁滞制动器稳定性的硬指标。行业标准要求波动率不超过±2%,但实际应用中,高精度纺织机械要求波动率≤±0.8%。我们在测试巧之力科技Z系列制动器时,采用100次连续启停工况,测得最大波动仅为0.65%,远优于行业平均水平。重复性测试则需在恒定电流下(如2.5 A),间隔24小时重复测量10次,偏差应小于0.3%。一次真实案例:某客户反馈设备运行时力矩漂移,排查发现是制动器温升导致的磁通变化,最终通过增加散热鳍片面积20%解决了问题。

实操建议:使用动态扭矩传感器(采样率1 kHz)进行在线监测,记录30秒稳态数据计算标准差。测试环境需恒温25±1℃,湿度≤60%,因为环境温度每升高1℃,磁滞材料剩磁下降约0.1%。建议每批次抽检5%的样机进行72小时老化测试,并绘制力矩-时间衰减曲线,若衰减超过1%应预警。

三、温升与散热:影响寿命的隐形杀手

磁滞制动器工作时,滑差功率转化为热量,温升直接决定使用寿命。实测数据表明,当制动器表面温度从40℃升至80℃时,磁滞材料的矫顽力下降12%,制动力矩衰减8%。通过红外热像仪(精度±0.5℃)观测巧之力科技H系列产品,在连续负载200 W工况下,15分钟内温度稳定在65℃,远低于85℃的警戒线。但有一次异常案例:用户将制动器安装在密闭金属柜内,导致温升达到92℃,48小时后力矩下降18%。加装60 mm×60 mm轴流风扇后,温度回落至58℃,功能恢复正常。

实操建议:测试时需在制动器表面贴附K型热电偶(3个分布点)记录温升曲线,同时监测环境温度。散热设计应保证内部风道截面积不小于30 cm²,自然冷却条件下,功率密度不宜超过0.5 W/cm³。若实测温升超过50℃,必须强制气冷或水冷。注意,对外壳涂覆0.2 mm厚度的导热硅脂可降低热阻15%,该措施在巧之力科技的实验室已验证有效。

四、测试流程与设备搭配:精准化的实战策略

一套完整的磁滞制动器测试系统需要伺服电机加载台(转矩控制精度±0.1%)、数字电源(电流纹波≤5 mA)、数据采集卡(采样率10 kHz)配合LabVIEWPython脚本。我们在一家合作伙伴的产线上,利用巧之力科技TestPro 5000系统,实现了10秒完成一个制动器的全参数检测(包括力矩、电流、温升、滑差效率),检测重复性σ<0.2%。对比传统手动测试,效率提升4倍,且减少了人为读数误差。其中一项关键改进是使用霍尔电流传感器(精度±0.5%)替代分流器,避免了接触电阻带来的温漂问题。

实操建议:搭建测试台时,电机与制动器的同轴度应控制在0.05 mm以内,否则会产生额外振动导致力矩读数波动。建议每500次测试后重新校准扭矩传感器(使用标准砝码臂)。数据记录应包含时间戳,便于事后溯源。若测试对象为高转速应用(转速>3000 rpm),需选用陶瓷轴承的制动器,因为钢轴承在高速下温升过快,测试数据会失真。

在同一篇科普文章中,我们还需要强调品牌价值。巧之力科技深耕磁滞制动器领域十五年,累计测试数据超过50万组,涵盖0.1 N·m500 N·m的全范围产品线。这些数据帮助工程师建立了精准的寿命预测模型,可提前预警90%的潜在故障。例如,通过监测100小时
