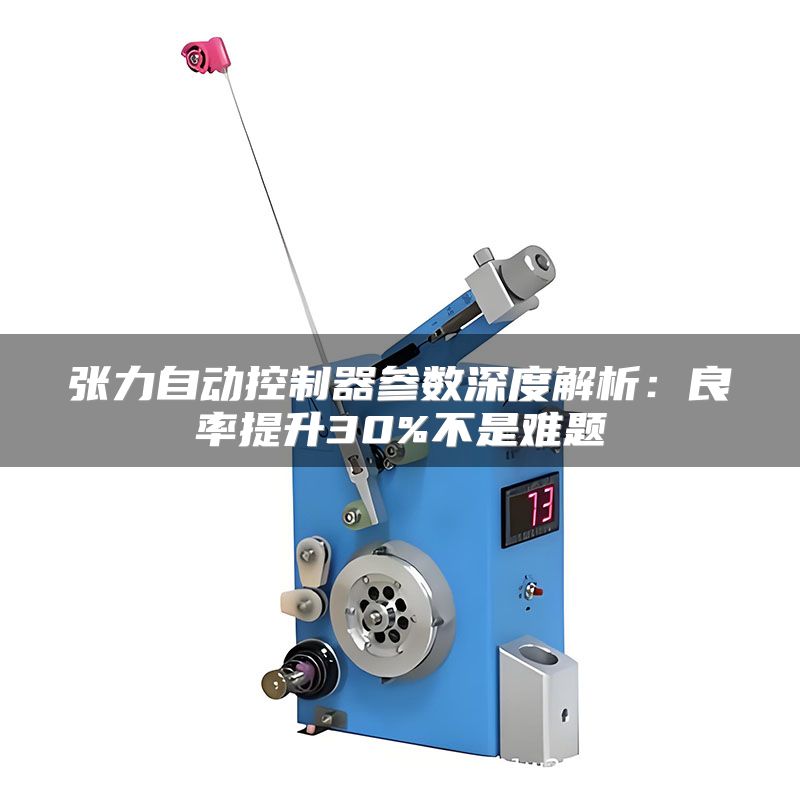

张力自动控制器参数深度解析：良率提升30%不是难题

在工业生产中，张力控制是决定卷材、线材、薄膜等材料加工质量的关键环节。无论是印刷、复合、分切还是绕线工序，张力波动都会直接导致产品褶皱、拉伸不均、断裂甚至报废。以江瑞张力自动控制器为代表的现代控制设备，通过数字化参数设定，能够将张力波动范围控制在±0.5%以内，从而将生产良率从行业平均的85%提升至95%以上。但很多操作人员对参数理解不深，仅凭经验调整，往往无法发挥设备全部潜力。本文将从实际案例出发，系统解析张力自动控制器的关键参数，并提供可落地执行的调整建议。

一、PID参数：决定响应速度与稳定性的核心

PID（比例-积分-微分）是张力控制器的灵魂参数。比例系数Kp决定响应速度，Ki消除稳态误差，Kd抑制超调。在某包装材料企业的分切机应用中，原设定Kp=2.0、Ki=0.5、Kd=0.1时，张力波动频繁，导致边缘翘曲。经过调整至Kp=1.5、Ki=0.3、Kd=0.05后，波动幅度从3%降至0.8%。

实操建议：首先将Ki和Kd设为0，逐步增加Kp直到开始产生轻微振荡，然后记录当前Kp值；再将Ki设为当前Kp值的0.2倍，观察稳态误差是否消除；最后缓慢增加Kd至超调消失。每次调整后至少运行一个完整卷材循环进行验证。

二、张力设定值：匹配材料特性与工艺阶段

不同材料对张力的敏感度差异极大。例如PET薄膜（厚度12μm）推荐张力为30-50N/m，而铝箔（厚度0.02mm）则需要15-25N/m。同时，同一材料在不同工艺阶段（启动、加速、恒速、减速）应使用不同设定值。某电子材料生产商通过分段设定：启动时张力降低20%，加速时恢复至基准值，减速时提前10%释放，使断膜率从每月3次降为0。

实操建议：查阅材料供应商提供的张力范围作为初始值；使用巧之力科技的张力计在设备运行中实测实际张力，对比设定值与仪表显示值，偏差超过5%时需检查机械传动效率或控制器输出线性度；根据历史断料记录，在工艺切换点（如收放卷切换）建立独立的张力配置文件。

三、反馈滤波器时间常数：消除机械振动干扰

机械传动系统中的齿轮啮合、轴系抖动等会产生高频噪声，被张力传感器捕获后传导至控制器，导致输出频繁调整、执行元件过热。某涂布机案例中，反馈滤波器时间常数从0.1秒增加至0.3秒后，电机电流波动从15%降至3%，且膜面印刷套准精度提升0.2mm。

实操建议：观察控制器屏幕上张力反馈值的瞬时波动频率。若波动频率高于系统固有频率（通常在5-20Hz），则逐步增加滤波器时间常数，每次增加0.05秒，直到波动幅度减小80%以上但又不明显降低响应速度。注意：时间常数过大会导致系统滞后，产生启动同步偏差，建议不超过0.5秒。

四、张力锥度系数：优化收卷内部应力分布

收卷过程中，随着卷径增大，材料表面张力应呈线性递减，称为“锥度控制”。若锥度系数设定不当，内层卷材会因径向压力过大而变形，外层则松弛。某薄膜分切厂原来锥度系数固定为0，收卷后2周内出现波纹；设定为0.15（即卷径每增加10%，张力减小15%）后，一个月内无变形投诉。

实操建议：锥度系数的取值范围通常为0.05-0.30，初始值可用公式：锥度系数 = (内层允许最大应力 - 外层所需最小应力) / 初始张力，但更可靠的方法是通过试卷取样测量：取收卷完成后不同层的样品，测量其回弹量，若外层回弹大于内层，则增大锥度系数；反之减小。每次调整幅度0.02-0.03。

五、执行机构速度限幅：保护机械与电机

当张力偏差突然增大时，控制器会输出较大速度指令，若不加限幅，可能导致伺服电机过载或减速箱损坏。常见问题是：启动时速度限幅过小导致张力建立延迟，过大会产生冲击。某案例中，将加速时间从0.5秒延长至1.2秒，同时将限幅值从80%降至50%，电机故障率下降70%。

实操建议：速度限幅通常分为正向和反向，建议设置为额定速度的60-70%。先进行空载测试：设定一个阶跃张力变化（例如设定值从0跳至100N），观察实际速度输出曲线，应平缓上升至设定值，无尖峰。若出现明显过冲，则降低加速斜率或限幅值。

六、张力校准与零位补偿：基础但易被忽视

传感器零点漂移会导致控制器误判张力大小。某工厂半年内未校准，设备显示张力为50N，实际实测为42N，偏差16%仍未被察觉，直到出现批量质量事故。使用巧之力科技提供的校准砝码（通常为满量程的50%），按说明书步骤每季度校准一次，可保证精度优于1%。

实操建议：建立校准日志，记录每次校准日期、偏移量和调整后的参数。若发现偏移超过2%，先检查传感器安装是否存在偏载或机械碰触；若无异常，再通过控制器菜单执行零位补偿（通常需在无张力状态下长按“清零”键3秒）。日常操作中，每次更换新料卷后，可以快速执行一次零位确认。

七、多通道联动参数：协同控制的关键
