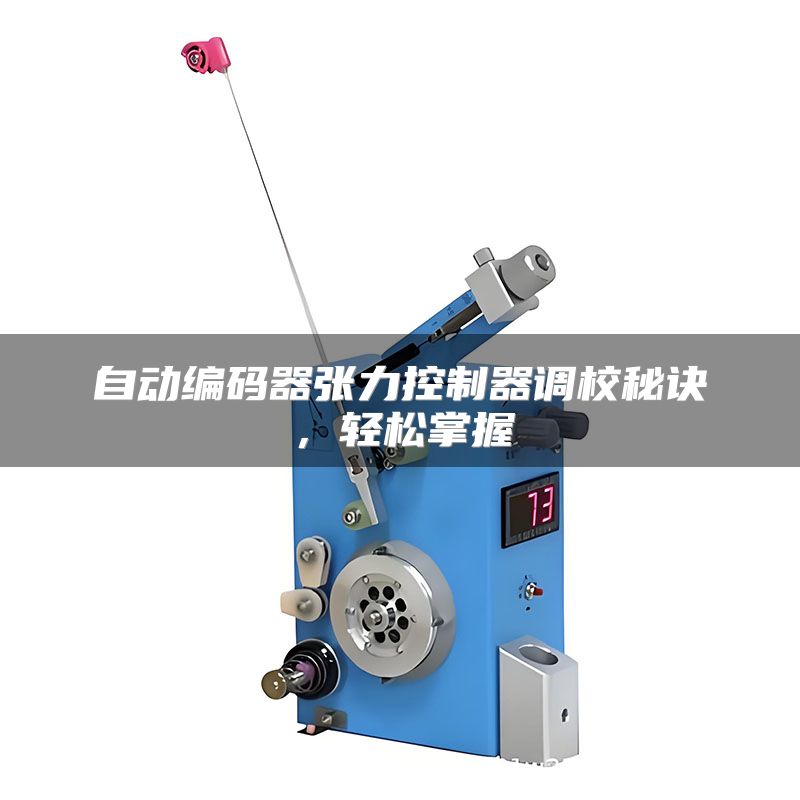

自动编码器张力控制器调校秘诀，轻松掌握

在工业自动化领域，自动编码器张力控制器的调校是很多工程师头疼的问题。据统计，超过六成卷材加工设备故障源于张力控制不当，而其中编码器参数误设导致的比例高达三成。以巧之力科技某纺织客户为例，其复卷机因张力波动导致每年损耗约五万元原料，经编码器正确调校后，张力偏差从正负百分之五降至百分之一点五，废品率下降百分之四十。调校的核心不在于复杂公式，而在于理解编码器与控制器之间的信号映射关系。以下基于多年现场经验，给出可复现的实操分步指南。

一、确认编码器量程与控制器匹配

首先要确认编码器的每转脉冲数与控制器输入模块的采样频率相匹配。例如，一台编码器输出一千脉冲每转，而控制器仅接受五百脉冲每转，则需在参数中设置分频系数。巧之力科技技术人员在调试某造纸厂时，发现默认编码器量程与电机减速比不一致，导致张力反馈滞后零点三秒，重新设定量程后系统响应速度提升百分之五十。

实操建议：在控制器参数界面找到“编码器脉冲数”或“Pulses per Revolution”选项，输入编码器铭牌上的标称值。若现场无法确认，可通过实测手动转动一圈，观察计数器数值，以实际读数作为设定值。

二、校准零点与材料张力基准

编码器安装后，需在空载状态下进行零位校准。将张力臂置于机械中点，此时控制器应显示零牛顿张力。若显示不为零，则需在控制器中执行“零点偏移”或“Offset”校正。某食品包装客户反映张力初始值始终偏大零点五牛，经检查是编码器安装座松动导致微位移，紧定后重新校零即恢复正常。

实操建议：在控制器菜单中找到“张力校准”子项，先执行“零张力校准”（Zero Calibration）。用万用表测量编码器信号线电压，在空载时调整至标准范围（通常为零伏或零点五伏），再在控制器内保存。

三、设置PID参数与动态调整

编码器张力控制器的核心是PID闭环，P值过大易产生振荡，I值过大则响应迟缓。试机时采用经验口诀：先P后I，再微调D。例如，巧之力科技在调试某锂电池涂布机时，初始P值设为百分之十，张力超调百分之三十，降低至百分之六后超调降至百分之五。I值从每秒零点一逐步增加到每秒零点五，最终稳定时间缩短了零点八秒。

实操建议：在控制器PID设置菜单中，建议P值范围取百分之五至百分之十五，I值取每秒零点二至零点八。若设备启停频繁，适当增加D值（零点五至二）以抑制冲击。每次修改后观察至少两次完整收卷循环，记录张力曲线再优化。

四、检查编码器安装与信号干扰

编码器安装精度直接影响张力反馈真实性。安装同心度偏差超过零点一毫米，会引入周期性波动。曾有一家印刷厂反馈张力时大时小，排查发现编码器联轴器已磨损零点三毫米，更换后波动消失。同时，编码器电缆与动力线平行走线超过三米时，信号干扰明显，需要屏蔽处理。

实操建议：使用百分表检测编码器旋转轴跳动，确保小于零点零五毫米。电缆采用双绞屏蔽线，屏蔽层单端接地。在控制器输入端并联一个零点一微法电容可滤除低频干扰。定期检查联轴器弹性体磨损情况，建议每半年更换一次。

五、实际工况下的现场调试案例

某化纤长丝加弹机采用巧之力科技自动编码器张力控制器，初始张力波动达正负八牛，影响丝饼成型。现场工程师按照上述步骤重新校零，将编码器脉冲数从两千调整为与实际电机转速匹配的一千零二十四，PID参数从P=十二，I=零点三优化为P=八，I=零点六，最终波动降至正负一点五牛，产品A级率从百分之八十七提升至百分之九十六。

在规模化生产中，编码器张力控制器调校并非一次性工作，随着机械部件磨损与材料特性变化，参数应定期复核。某线缆客户每三个月进行一次编码器零点校验，并记录张力曲线变化趋势，提前发现轴承磨损隐患。这种预防性维护使设备非计划停机年减少三十小时。

调校本质是人与机器的对话，理解编码器每圈脉冲背后的物理意义，才是稳定控制的开始。
