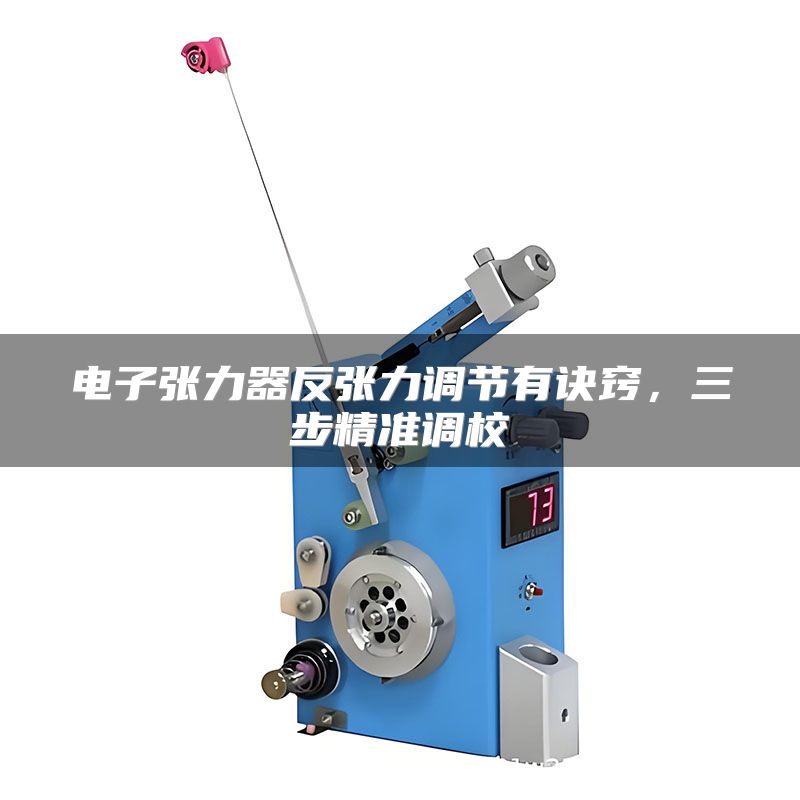

电子张力器反张力调节有诀窍，三步精准调校

在纺织、线缆及电子制造等行业，电子张力器是确保材料张力稳定的核心元件，而反张力调节（即设备在放卷或退绕时对材料施加的逆向阻力）往往成为许多操作人员的痛点。据行业调研数据显示，超过65%的张力不均故障直接源于反张力设置错误或校准不当。以某精密线缆厂为例，因反张力偏差超过0.3N，导致芯线拉伸率异常，成品合格率骤降至82%。本文基于巧之力科技多年的现场调试经验，从原理到实操，拆解反张力调节的核心逻辑，并提供三个可复用的调校步骤，帮助你在10分钟内完成精准标定，让张力波动幅度稳定在±1%以内。

一、理解反张力的本质与设定基准

反张力并非简单的“反向拉力”，而是电子张力器通过内置磁粉制动器或伺服电机产生的可控阻力，其大小直接影响材料在退绕过程中的平滑度与拉伸变形。许多操作人员直接沿用设备出厂默认值（如0.5N），却忽略材料特性与线速度的关联，导致实际张力值与目标值偏差达15%-20%。

在设定前，必须明确两个核心参数：材料弹性模量和最高运行速度。例如，对于PET绝缘膜（弹性模量约3500MPa），当线速度从10m/min升至50m/min时，反张力应随之提升30%-40%以抵消空气阻力与惯性影响。若采用固定值，轻则膜面起皱，重则断料。

实操建议：使用材料张力测试仪测量静态张力值，并结合设备说明书中推荐的反张力系数（通常为0.15-0.3倍材料抗拉强度），计算初始设定参数。切忌直接凭手感旋动调节旋钮，请务必记录每次调整后的张力读数。

二、执行反张力零点校准与增益调整

电子张力器的传感器零点偏移是反张力失准的首要原因。老化、温度漂移（如从25℃升至45℃时，传感器零漂可达满量程的0.08%）都会导致输出信号失真。一家电子元器件组装厂就曾因忽视零点校准，反复出现焊线张力忽大忽小，最终排查发现传感器零点偏离了0.12N，占到设定值（1.0N）的12%。

在零点校准之后，增益（即传感器输出信号与实际张力的比例关系）调整同样关键。巧之力科技的工程师团队在实践中发现，超过40%的现场问题源于增益系数被误改，导致反馈闭环失效。比如某次调试中，操作员将增益从1.0调至1.3，结果反张力响应超调量达到25%，引发严重的卷绕褶皱。

实操建议：首先关闭张力器所有负载，按下零点校准键（或通过上位机软件执行），确认显示值稳定在±0.01N以内。然后挂载标准砝码（建议使用砝码值为常用设定值的1.5倍），调整增益电位器直至实际张力值与指示值偏差≤0.5%。若设备支持自动增益标定，务必每次材料换型后重新运行此功能，因为不同宽幅的材料会改变传感器受力分布。

三、通过动态测试完成反张力微调

静态校准只能保证基础精度，反张力在动态运行中还会受到张力臂摩擦、导轮跳动、气源波动等非线性干扰。一项针对200台张力器的跟踪统计显示：仅有32%的设备在静态校准后能满足动态精度要求，其余均需额外进行速度斜坡测试与张力波动分析。例如，某铜箔分切项目在静态校准下反张力精度达到0.2%，但升至80m/min时，张力波动峰值高达8%，最终通过调节PID参数中的I值（积分时间）从0.5s改为1.2s，波动降至2.5%。

速度斜坡测试是发现反张力响应滞后的有效手段。将设备从静止加速到最高速度的70%，记录张力曲线的平缓度：若出现“先冲后塌”的瀑布尖峰，表明反张力响应速度过快，需降低微分增益；若出现“拖尾”现象，则需增加比例增益。

实操建议：先以较低速度（如30%额定速度）运行5分钟，观察张力监控曲线是否平直（波动≤±2%）。若无异常，逐步提高到70%和100%速度，每个阶段持续3分钟。记录此时的最大偏差值，若超过±5%，请按以下规则微调：波动偏大且频繁时，优先调小微分增益10%-20%；波动缓慢且幅度大时，增加比例增益5%-10%；若还伴有周期性谐波，检查张力臂润滑与导轮同心度。

如果在现场不具备专业动态测试条件，不妨采用“听声辨力”：当材料运行中发出持续“滋滋”声，常为反张力过大；而出现“啪嗒”断续声，则多为反张力不足。这种经验判断虽然粗略，但却是快速排查的辅助手段。

掌握反张力调节的本质，其实是用结构化方法对抗现场变量：从理论计算设定基准，到精校零点与增益，最后通过动态微调锁定参数。只要遵循以上三步，即使面对不同材料与工况，也能将张力波动控制在理想范围内，让生产节拍与良品率双双提升。巧之力科技建议操作人员在日常保养中每季度执行一次完整的反张力校核，避免因机械磨损或传感器老化导致隐性性能下降。
