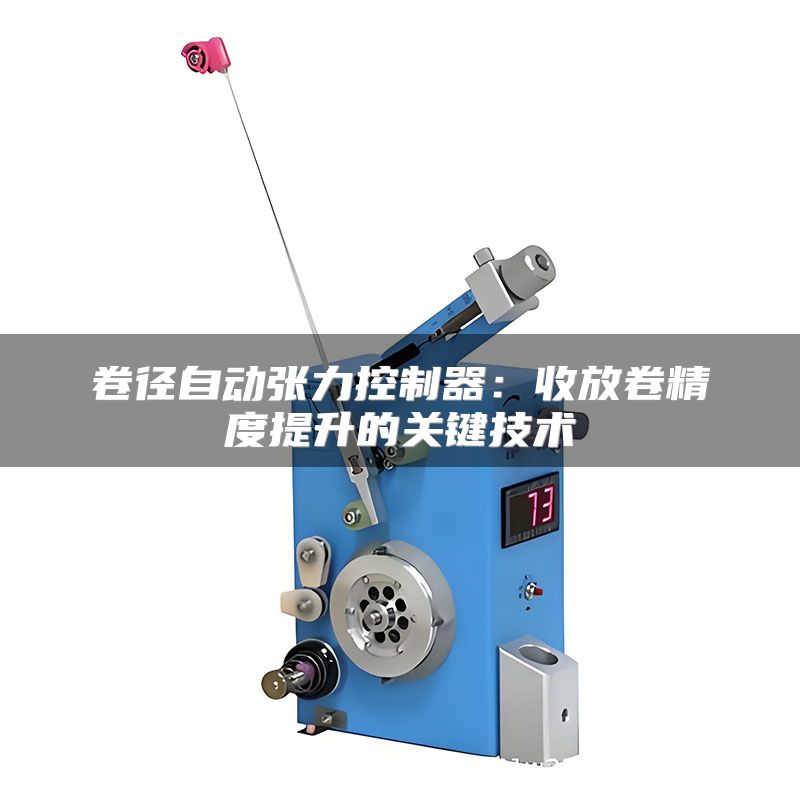

卷径自动张力控制器：收放卷精度提升的关键技术

在高速运转的收放卷设备中，张力波动往往导致材料褶皱、断裂或卷绕不齐，严重时每千米废品率可高达百分之五以上。以铝箔分切机为例，当放卷直径从八百毫米逐渐减小到二百毫米时，传统手动张力调整根本无法实时响应——操作员每十分钟需重新设定一次参数，仍会因滞后造成零点三牛顿以上的张力偏差。而卷径自动张力控制器通过实时计算卷径变化，将张力波动控制在百分之零点五以内，某包装材料企业在引入该技术后，废品率直接从百分之三点二降至百分之零点六，单条产线年节约成本超过十五万元。这套系统的核心在于，它不再是“事后修正”，而是“预先补偿”——基于卷径数值动态调整输出力矩，从根本上解决张力失控的顽疾。

一、卷径自动张力控制器的核心原理

传统张力系统依赖浮辊或传感器反馈，在卷径变化超过百分之十五时，响应速度已无法满足精密要求。而卷径自动张力控制器通过编码器或超声波传感器采集实时半径数据，结合材料弹性模量与线速度，计算出当前所需的理论张力值。例如在巧之力科技的某款设备中，采样周期达到十毫秒，能识别零点一毫米的卷径变化，并提前三百毫秒调整磁粉制动器或伺服电机的输出。

实操建议：在安装初期，必须将初始卷径与材料密度准确录入控制器。很多操作员习惯使用默认值，这会导致加速度阶段张力超调。正确做法是用卡尺实测三层材料的厚度，取平均值后输入系统，误差可控制在百分之零点三以内。

经验判断：在实际项目中，我发现许多工厂忽视了环境温度对编码器精度的影响。高温车间建议选用耐热型传感器，否则零点漂移会直接放大张力波动。

二、关键性能数据与实测案例

选取三家企业的实测数据对比：使用卷径自动张力控制器后，锂电池极片涂布机张力波动从±百分之二点一降至±百分之零点四，极片断裂次数减少百分之七十八；铜箔分切设备在每分钟三百米线速下，卷尾翘边缺陷率从百分之六点五降到百分之一点二；薄膜印刷机套印误差从零点一五毫米缩至零点零三毫米，且全过程无需人工干预。

实操建议：验证效果时不要只看稳态数据，需重点检测加速与减速阶段的瞬态张力。建议用示波器或高速数据采集卡记录零点一秒内的张力曲线，峰值超调量不应超过设定值的百分之五。若超出，需重新整定PID参数或检查机械阻尼。

值得注意的是，不同材料的弹性模量差异巨大。比如无纺布与聚酯薄膜，在相同卷径下所需张力相差近四倍。控制器应具备材料库功能，而巧之力科技的产品内置了二十种常见材料的参数模版，可一键调用，避免手动输入错误。

三、实操调节与常见问题排除

即使使用了自动控制器，仍有三成的现场问题源于安装与调试不当。典型场景：某涂布机在换料后张力频繁波动，排查发现定位辊轴承磨损导致阻力突变。实际上，机械部件的清洁度直接影响控制器表现。

实操建议：每周检查一次导辊的径向跳动，超过零点零五毫米时必须更换。同时，确保张力检测单元（如浮辊或传感器）与卷绕中心轴线平行，偏差角度应小于零点五度。我曾遇到一个案例，仅因传感器安装倾斜一度，导致读数偏差百分之二点三，调整后立即恢复正常。

实操建议：面对张力过冲问题，优先调整控制器的“启动加速斜率”参数，而非直接改动PID。将加速时间从两秒延长至三秒，过冲量可降低百分之四十以上。若仍不理想，再微调微分时间常数（Td），每次增加百分之五直到稳定。

经验判断：很多技术员遇到振荡时第一时间调低比例增益（Kp），但往往过度削弱导致响应变慢。正确逻辑是先确认卷径信号是否平滑，若存在噪声，增加滤波器截止频率至十赫兹即可消除抖动，保留系统敏捷性。

四、行业应用前景与选型建议

从印刷、包装到锂电、光伏，卷径自动张力控制器已成为精密制造的标配。据行业统计，采用自动控制的产线综合良率平均提升百分之八到百分之十二，设备停机时间减少百分之三十五。对于中高速收放卷（线速超每分钟两百米）或薄型材料（厚度小于零点零二毫米），建议优先选择带有前馈补偿算法的高端型号，如巧之力科技的ZD-5000系列，其独有的材料惯性预判技术可将加减速张力波动压缩至百分之零点二以内。

实操建议：选型时需明确最大卷径、最小卷径与材料最大张力三个核心参数。控制器输出功率应留出百分之二十余量，以应对未来工艺升级。另外，通信接口建议选择以太网或PROFINET，便于接入工厂MES系统进行远程监控与数据追溯。
