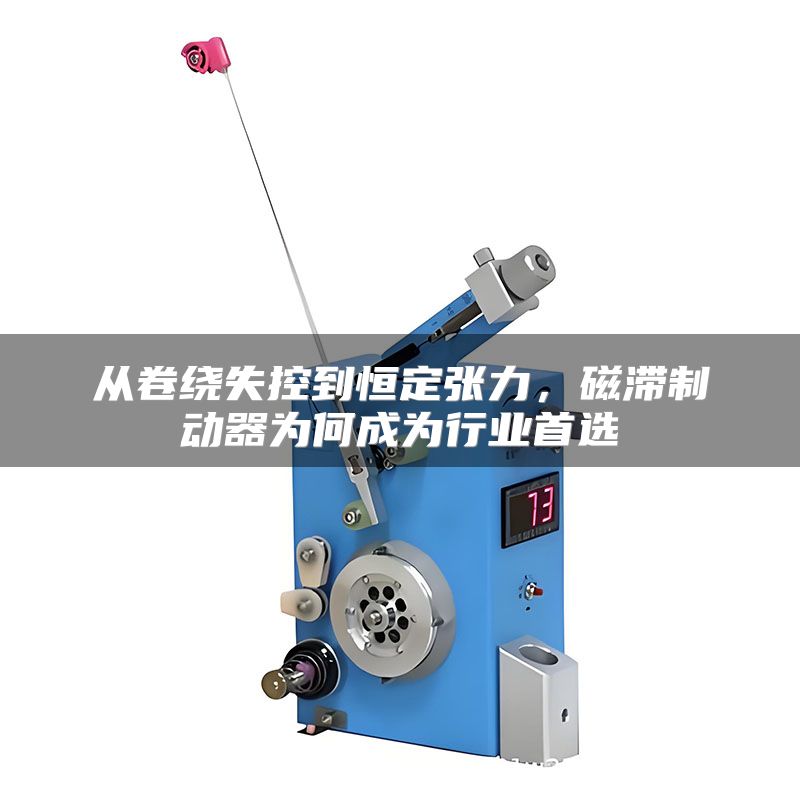

从卷绕失控到恒定张力，磁滞制动器为何成为行业首选

在电线电缆、纺织化纤、造纸印刷等连续卷绕加工产线上，张力波动导致的断纱、褶皱、收卷不齐等问题，长期困扰着设备工程师。传统摩擦式制动器虽然成本低，但摩擦片磨损后扭矩漂移严重，且无法实现精准的扭矩输出。据行业统计，采用磁滞制动器的设备在恒张力控制场景中，扭矩重复精度可达±2%，而摩擦式结构的误差普遍超过±5%。同时，磁滞制动器采用非接触式传动，设计寿命通常可达三万小时以上，几乎免维护。这些特性使其在高端卷绕设备中逐渐成为标配。

一、磁滞制动器：原理与核心优势

磁滞制动器的输出扭矩源于磁滞盘内部的磁滞效应，通过调节励磁电流即可连续改变制动力矩，无需机械接触。以巧之力科技的CX系列磁滞制动器为例，其在额定转速范围内扭矩波动不超过3%，尤其在低速段依然保持平稳输出，这一表现是粉末制动器难以匹敌的。粉末制动器在低转速下扭矩脉动明显，且发热严重，需要水冷辅助；而磁滞制动器在0.1转/分钟至3000转/分钟的范围内，扭矩输出几乎为一条平直线。

实际生产中，我曾在一家光纤光缆企业看到，更换磁滞制动器后，收线盘卷绕密度差异从2.5%降至0.6%，下线合格率提升到99.2%。这个提升不仅减少了材料浪费，更关键的是降低了后续复绕工段的停机频次。

驱动电流建议控制在额定值的30%至90%之间，以获得最佳线性度。超出此区间，扭矩与电流的线性关系会略为弱化，不利于张力控制的稳定性。

二、典型应用场景与张力控制逻辑

1. 放卷端的恒定张力控制

在涂布、复合、分切等工序中，放卷半径持续减小，负载惯量随之变化。若制动力矩固定不变，基材张力会不断攀升，导致拉伸变形甚至断带。磁滞制动器可通过张力闭环自动调节励磁电流，始终保持恒定张力。某锂电池隔膜涂布线采用磁滞制动器后，基材张力波动控制在±0.5牛顿以内，涂层厚度均匀性大幅改善，正极片良率提升约7%。

收放卷张力设定应考虑基材的弹性模量与拉伸强度，初始张力建议设定为材料断裂强度的5%至15%，并于设备调试阶段使用张力计标定实际输出，避免理论值与现场偏差过大。

2. 中间过辊与浮辊的阻尼控制

在较长路径的卷绕系统中，中间过辊如果缺少阻尼，会因为惯性导致基材松弛或跑偏。磁滞制动器可直接安装于过辊端部，提供稳定且可调的背张力，且不会因过辊轴承磨损而改变扭矩值。在瓦楞纸板生产线上，加装磁滞制动器后，纸幅张力偏差从+/-8%降低到+/-2%，同时解决了高速时纸边撕扯的顽疾。

对于柔性材料，建议将磁滞制动器与浮动辊、编码器组成闭环，响应时间可控制在100ms以内，能有效抑制加减速瞬间的张力尖峰。如果需要更高的响应速度，可选用伺服电机加张力传感器方案作为替代。

3. 恒扭矩旋紧与压紧场景

在瓶盖封装、轴承预紧、线缆收线等需要恒定扭矩输出的场合，磁滞制动器具备天然优势。它不像磁粉离合器那样依赖滑差转速，也不产生粉末污染。比如某汽车线束厂使用磁滞制动器进行绞线张力控制，线径为0.35mm的铜线张力波动控制在0.8克力以内，绞合节距一致性显著提升，后续压接端子拉脱力合格率达到99.8%。

选型时需将扭矩余量预留1.5至2倍，同时核算连续滑差功率。磁滞制动器的散热能力随转速升高而增强，但当转速低于100转/分钟时，建议采用强制风冷或水冷以降低温升，保护线圈绝缘层。

三、选型、安装与长期使用建议

1. 根据工况确定扭矩与滑差功率

磁滞制动器的允许滑差功率与转速有关，并非所有转速下都能承受额定扭矩。以巧之力科技的CX-50型为例，其额定扭矩为50N·m，但在1000转/分钟时，允许的连续滑差功率仅为450W。如果超载运行，会导致磁滞盘表面温度超过120摄氏度，进而改变磁性材料的导磁性能，造成扭矩永久衰减。
