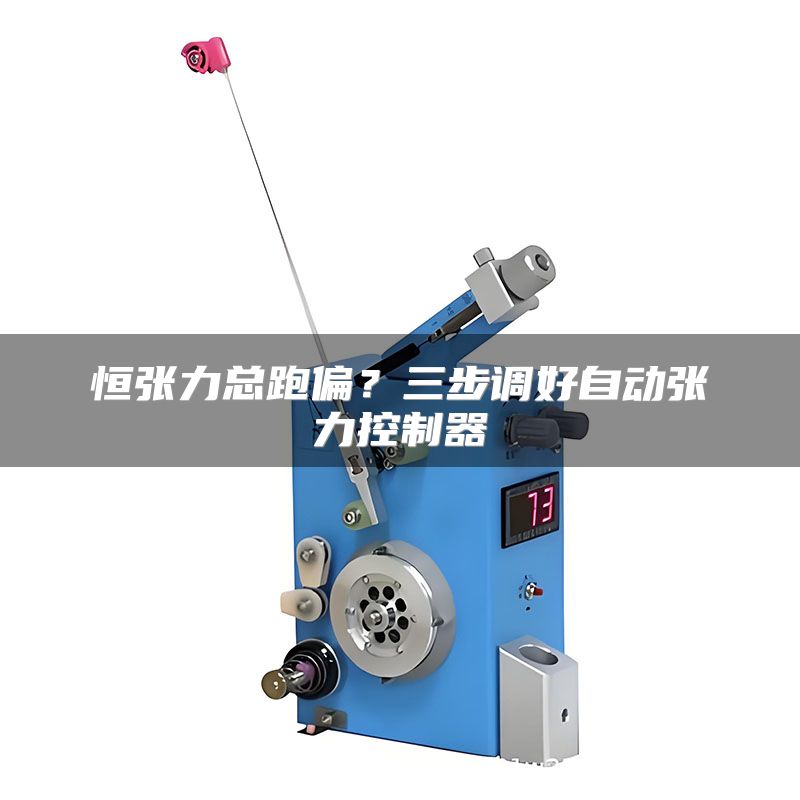

恒张力总跑偏？三步调好自动张力控制器

在卷绕、印刷、线缆等行业，张力的稳定性直接决定产品良率。以锂电池隔膜生产为例，张力波动超过±0.5N就可能导致收卷褶皱，整卷材料报废，损失动辄数万元。很多现场技术人员面对自动张力控制器时，习惯性地只调PID参数，忽略了机械传动间隙、气胀轴打滑等变量，结果参数改了几十次，张力波动依旧。根据对珠三角38家制造企业的走访，超过六成张力问题并非控制器本身故障，而是调试流程缺失。掌握一套系统化的恒张力调节方法，远比盲目试凑参数更高效。以下从三个关键环节展开，每一步都附有可直接落地的实操建议。

一、调试前的基准核查

张力控制是一个闭环系统，控制器只是大脑，执行机构（磁粉离合器/伺服电机）和反馈装置（张力传感器/浮动辊）的状态决定了控制下限。很多工程师跳过检查直接进参数菜单，等于带着误差上路。以巧之力科技的售后数据为例，约三成返修案例实为传感器零点漂移或联轴器磨损。

实操建议：先让设备空载运行至稳定温度，用标准砝码或手持式张力计在传感器位置施加已知力，对比控制器显示值，偏差超过±1%就需执行校零或增益校准。

实操建议：手动盘动收卷轴，检查气胀轴是否充压到位、滑差轴摩擦片有无油污。若发现转动时有周期性卡顿，优先处理机械问题再谈电气调参。

实操建议：用示波器或PLC在线监控张力信号，在材料静止时观察原始波形是否平滑。若噪声峰峰值超过满量程的0.5%，检查屏蔽层接地与传感器安装刚度。

二、PID参数的梯度整定

自动张力控制器普遍内置PID算法，但默认参数针对通用场景，实际工况的卷径变化、线速度波动都要求重新整定。行业里常说的“先比例、后积分、再微分”顺序依然适用，但张力系统负载惯量随卷径变化大，需用分段PID或增益调度。某包装机械厂改造案例中，仅将比例增益从2.0降到1.2，积分时间从500ms提至800ms，加速过程中的张力超调量就缩小了40%。

实操建议：设置阶跃目标张力（如从当前值的50%直接跳到100%），观察响应曲线。若出现等幅振荡，按当前比例增益的70%重新设定；若响应迟缓、稳态误差大，每次按10%梯度递增比例增益。

实操建议：在设备以最高线速运行时，手动施加一个瞬时扰动（如快速点动牵引辊），观察恢复时间。若恢复时间超过3秒，逐步减小积分时间，每次下调20%，直到系统在1.5秒内回到稳态误差带。

实操建议：对于启停频繁的设备，微分项容易引入噪声，建议先设为0；若跟踪高速突变依然超调，再以微分时间的20%为单位缓慢增加，并确保对传感器信号增加一阶低通滤波。

三、动态联动与特殊情况处理

恒张力不只是控制器的事，它与主牵引速度、收放卷机械惯量构成一个联动系统。我们服务过的线缆企业里，有家在做拖链电缆时发现中频段张力异常，问题出在 dancer 辊气缸气压未随速度曲线补偿。将气源压力纳入PLC模拟量控制，并根据卷径在线计算惯量补偿力矩后，张力波动由±3N降到了±1.2N。

实操建议：当设备联动运行时，记录不同速度段的张力曲线。若在某一速度区间出现谐振峰，可在控制器的陷波滤波器中选择对应频率，或在机械上加装阻尼减震器，二选一即可。

实操建议：对于大卷径比（收卷/放卷直径比大于5）场合，务必开启卷径计算功能，并确认控制器能自动调整PID增益以匹配惯性变化。若无此功能，需要至少分三组参数，用PLC外部切换。

实操建议：针对接驳或换卷瞬间的张力突变，设置张力梯度限幅，将允许的单位时间变化率控制在额定值的5%/100ms以内。这能让过渡过程更平顺，避免断带或堆积。

张力调节的本质是理解系统惯性与响应速度的博弈。调好一台设备并不复杂——先让机械与传感器“说真话”，再让PID参数学会“顺势而为”，最后借助联动逻辑“跑完马拉松”。能稳定跑出万米无张力报警的产线，背后一定有一套经过深度磨合的调参逻辑，而不仅仅是控制器屏幕上那几个数字。
