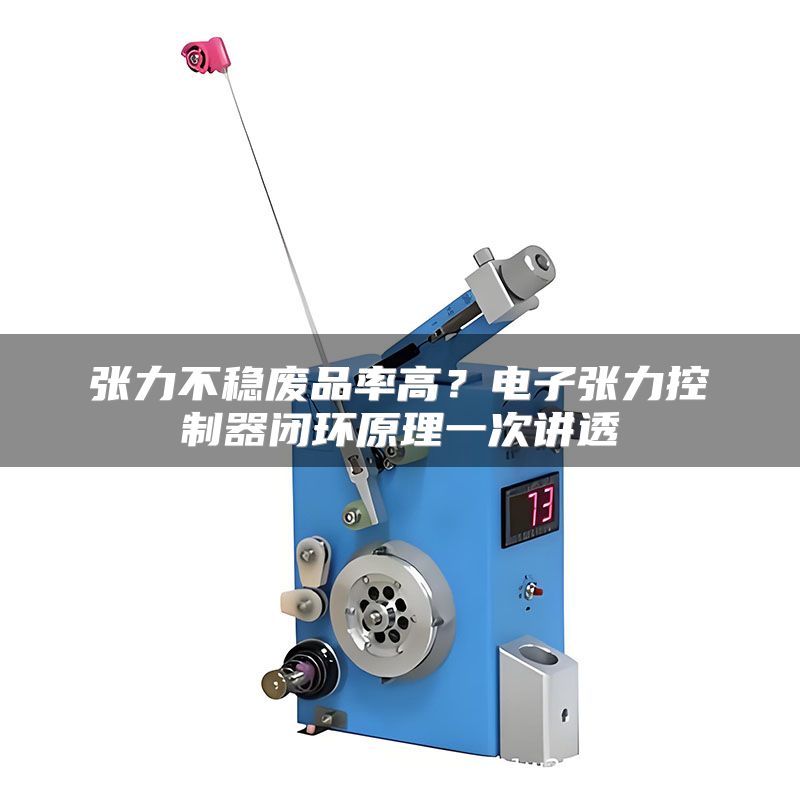

张力不稳废品率高？电子张力控制器闭环原理一次讲透

在印刷、锂电池隔膜、线缆、纺织等行业，物料卷绕过程中的张力波动是导致废品率居高不下的核心原因。以锂电池隔膜生产为例，某一线厂商曾因张力波动超过±5%，导致涂布工序出现褶皱和厚度不均，单月报废损失超过六十万元。而电子张力控制器正是解决这类问题的关键设备——它通过传感器实时检测实际张力值，与设定值进行比较运算，再驱动磁粉离合器或伺服电机等执行器快速调整，形成一个闭环调节回路，将张力波动稳定控制在±1%以内。这套原理看似简单，但实际应用中很多工厂的设备并没有发挥出真正性能，根源在于对原理理解不透、调试方法不当。

一、闭环控制的核心传感单元

电子张力控制器的第一环是张力检测。目前主流方案是采用悬臂式称重传感器或轴台式张力传感器，它们将物料施加的力转换为毫伏级电压信号。以巧之力科技配套的传感器为例，其综合精度可达±0.2%，响应时间小于5毫秒，能捕捉到启动、减速、接头过辊瞬间的微小波动。信号经过24位高精度AD转换器数字化后，送入控制器核心处理器，此时真实张力与设定值之间的偏差会被实时计算出来。

实操建议：传感器安装位置应尽量靠近物料卷绕的最终受力点，避免经过多个导辊后信号衰减。安装时务必保证传感器受力方向与物料运动方向垂直，否则会产生额外分力导致读数失真。建议每季度用标准砝码对传感器做一次静态标定，发现零点漂移超过0.5%时立即重新校准。

二、PID运算与执行器响应逻辑

控制器内部运行的PID算法是整个闭环大脑。它根据偏差的大小（P）、变化趋势（I）和变化速率（D）输出一个控制量，这个控制量通常以0-10V电压或4-20mA电流形式输出给执行器。对于磁粉离合器，控制电流决定了磁粉的剪切力，从而实现力矩调节；对于伺服电机驱动系统，则直接调节转速或转矩。工业现场最常用的控制周期是1毫秒，这意味着张力波动从发生到被修正只需极短时间。

实操建议：调试PID参数时，先设定一个偏小的P值，观察张力曲线是否出现低频振荡，再逐步增大P值直到曲线临界振荡，然后适当回调。I值用于消除稳态误差，若发现张力长期偏离设定值，应缓慢增加I值。D值对高频干扰敏感，若现场振动大，可不加或设为极小值。调参顺序应遵循先P再I最后D，每次只改变一个参数。

三、卷径变化补偿与动态跟随

放卷和收卷过程中，卷径不断变化，导致相同力矩下张力产生非线性变化。电子张力控制器需要实时获取卷径信息，通常通过编码器检测转速结合线速度计算得出，或者直接由上位机给定。卷径补偿功能可以保证从满卷到空卷的全过程中，张力始终恒定。以直径600mm的放卷轴为例，若不做补偿，当卷径减小到200mm时，张力可能上升约三倍，这是造成材料拉伸变形的直接原因。

实操建议：启用卷径自动计算功能时，务必在设备初次运行时录入初始卷径和最小卷径，并让设备空转一圈进行学习。每运行一定批次后，核对显示卷径与实际用卡尺测量的卷径是否一致，误差超过3%时检查编码器安装是否松动或打滑。对于频繁更换规格的生产线，建议在配方中保存不同卷径参数组。

四、启停加减速的张力防冲击策略

设备启动瞬间、急停瞬间和加减速过程中，物料上的张力极易产生尖峰或松弛。普通控制器此时容易失控，而高性能控制器内部设有加速度前馈补偿和张力爬坡曲线。加速度前馈可以根据设定的加速度值提前输出一个附加控制量，抵消惯性带来的张力变化；张力爬坡曲线则让张力在启动和停止时平缓过渡，避免突然的冲击。低速运行时的摩擦阻力变化也应被补偿，否则会出现起步张力偏大、运行中张力偏小的现象。

实操建议：针对需要频繁启停的设备，设定张力爬坡时间不应小于1秒，推荐设置为1.5至3秒，具体依据材料延展性和卷绕重量来调整。在操作界面中开启自动跟踪模式，让控制器根据实际加减速度实时调整前馈量。若发现停机时物料松弛，优先检查刹车电阻或再生放电回路是否烧毁。

五、应用差异与调试要点

不同行业对张力控制的需求截然不同。印刷行业要求张力的动态响应快且无超调；线缆行业关注收排线的整齐度；纺织行业则要求低速时张力稳定且可任意设定。例如，在铝箔分切机上，张力波动超过±1.5%就会产生明显的纵向条纹；而在标签模切机上，张力过大可能导致底纸断裂，过小则会引起套印偏差。针对不同场景，巧之力科技在控制器中内置了多组行业适配参数，并根据运行工况给出最佳PID初始值，大幅缩短了现场调试周期。

实操建议：不要将不同设备的参数随意复制粘贴。即使设备型号完全相同，也会因为机械磨损、轴承润滑状态不同而有所差异。换用新批次材料时，重新检查张力设定值。定期检查磁粉离合器表面温度，超过80℃意味着过载或滑差过大，会影响张力控制稳定性。

张力控制的本质，是让每一个微小波动都被看见、被计算、被快速修正。把闭环原理吃透，把每一步调试做扎实，恒张力就不再是设备参数表上的一句空话，而是产线上稳定爬升的良品率。
