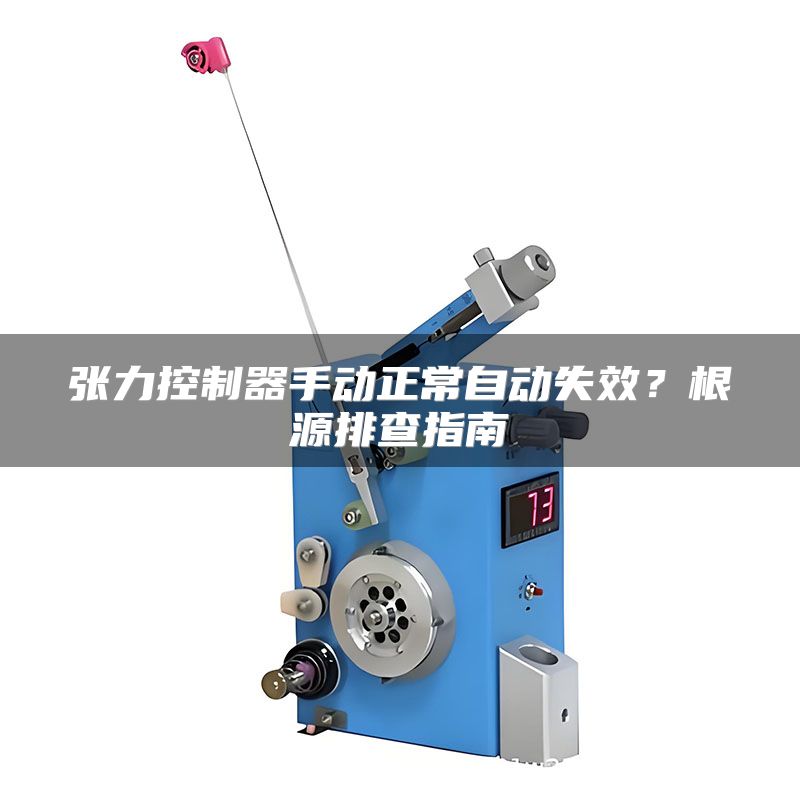

张力控制器手动正常自动失效？根源排查指南

在卷绕、印刷、涂布等工业产线上，三菱张力控制器的自动模式突然失效，往往让设备工程师头痛不已。明明手动模式下张力输出平稳，一切看似正常，一旦切换至自动，系统就变得迟滞、波动甚至完全不受控。根据我接触过的数十家工厂的维修记录，这类故障中约有七成并非硬件损坏，而是参数校准偏差或传感器信号异常所致，真正需要更换控制板的场合不到一成。自动模式依赖反馈闭环，任何一个环节的微小失准都会被放大为明显的张力波动。本文将从参数、传感器、信号干扰以及执行机构四个维度，逐一拆解自动失效的常见原因，并提供可直接落地的排查操作。

一、参数校准偏差：自动模式的隐形杀手

许多工程师在更换传感器或机械重新装配后，忽略了重新执行张力校准程序。旧参数对应旧机械状态，当卷径变化或机械摩擦阻力改变时，控制器仍按原PID参数输出，自然无法维持自动张力稳定。某印刷厂曾因更换气胀轴后未重新校准，导致自动张力波动超过百分之二十，废品率直线上升。

实操建议：每次更换传感器、辊筒或执行机构后，必须进入维护菜单执行完整的零点与满量程校准，并记录校准值存入工艺文档，便于后续追溯对比。

行业里有一个常被忽略的细节：三菱张力控制器的PID参数默认值偏向通用场景，而高速绕线机与低速分切机对响应速度的要求截然相反。直接套用出厂参数往往导致自动模式在高速段震荡、低速段爬行。遇到这类情况，可以先用自整定功能抓取特征参数，再人工微调比例增益与积分时间，通常能在两三次调试内将张力偏差控制在设定值的百分之三以内。

实操建议：对于负载惯量较大的收放卷轴，建议将微分时间适当调小，避免高频噪声被放大；而对于轻载高速场合，应适当增加微分阻尼以抑制超调。

二、张力传感器信号异常：反馈失真的根源

自动模式的核心是实时读取张力传感器反馈值。若传感器表面积尘、受力方向偏移或零点漂移，控制器会误以为实际张力偏离目标值，进而持续调整输出，产生肉眼可见的往复波动。某包装企业曾出现自动模式张力呈周期性三角波波动，排查后发现是传感器安装基座松动，导致检测信号叠加了机械振动噪声。

实操建议：每季度使用砝码或标准拉力计对传感器进行静态验证，确认输出电压与张力值符合线性关系；同时检查安装底座是否牢固，传感器受力方向必须与测量轴线保持一致。

从个人经验看，三菱张力控制器配套的传感器桥路信号非常微弱，满量程输出往往只有几毫伏。如果现场变频器或伺服驱动器接地不良，工频干扰极易窜入测量回路，造成自动模式下显示张力值来回跳动，甚至报出超出范围的错误代码。

实操建议：使用示波器在传感器信号端子处观察波形，若存在明显的工频分量，优先整改设备接地系统，并将传感器信号线穿入金属软管屏蔽，且屏蔽层采用单端接地。

三、控制信号干扰与接线松动：隐性断链

自动模式失效的另一大隐患是控制器与执行器（如磁粉离合器或伺服驱动器）之间的控制线受干扰或端子氧化松动。若是偶尔失效，往往怀疑是程序问题，但多次排查均未发现异常，最终用万用表测量发现控制端子电压在干扰时下跌幅度达到百分之三十，导致执行器输出跳变。这种间歇性失效极具迷惑性，尤其是在变频器启动加减速的瞬间最为明显。

实操建议：使用钳形表或记录仪监测控制信号回路电压，重点观察变频器启动瞬间是否存在跌落；对待所有端子排螺丝重新紧固，并涂抹防氧化导电膏。

在张力控制系统中，控制线的走线路径常被忽视。许多工厂为了美观，将控制电缆与动力电缆捆扎在同一线槽内，这在变频器高频载波下极易耦合共模干扰。一个清洁能源材料厂曾多次出现自动模式意外退出，每次重启都能恢复，后来将控制线完全隔离并增加信号隔离器后彻底解决。这提醒我们，保持信号线与动力线至少三十公分的物理间隔，是低成本高效率的抗干扰手段。

实操建议：对于模拟量信号回路，推荐在控制器输出端并联一个一百纳法的滤波电容，以吸收高频毛刺；同时将控制器的模拟量输出模式与执行器输入范围严格匹配，避免电平转换损耗。

四、执行机构响应滞后：自动闭环的末端瓶颈

如果控制器参数、传感器、信号路径均正常，但自动模式仍反应迟钝，则需检查执行机构本身的机械响应。以磁粉离合器为例，磁粉老化或受潮会导致传递转矩与励磁电流的关系发生变化，即使控制器输出正确电流，执行端也无法输出对应张力。某电池隔膜产线的张力上升时间从正常的零点三秒拉长到一秒以上，最终确认为磁粉离合器内部磁粉结块。

实操建议：在手动模式下给执行器施加阶梯变化的电流信号，同时测量实际张力输出曲线，计算响应时间与滞后量；若滞后明显，优先清理或更换磁粉。
