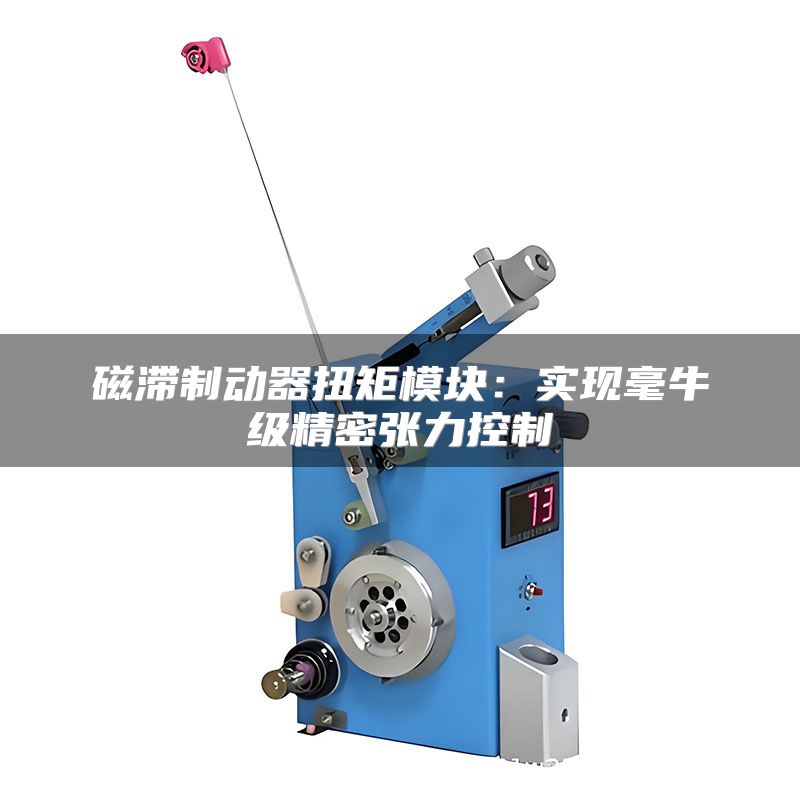

磁滞制动器扭矩模块：实现毫牛级精密张力控制

磁滞制动器扭矩模块正成为高端制造中张力控制的核心部件，它通过磁滞原理将电流信号线性映射为输出扭矩，实现毫牛米级别的精准调节，这一点在高速卷绕和精密涂布等场景中尤为关键。以市场上常见的0.01 N·m至50 N·m量程模块为例，在温度稳定的工况下，其扭矩重复精度可保持在±0.5%以内，远超传统摩擦式制动器约±3%的波动水平。因此，无论是在锂电池隔膜生产还是光纤着色环节，磁滞制动器扭矩模块都展现出了突出的稳定性与可控性。

我之前在制药装备的滚轴分切工位调试过一批扭矩模块，当时困扰团队的“忽松忽紧”问题，根源不是张力算法，而是执行端输出扭矩本身的非线性波动。换上磁滞式模块后，同样的PID参数，张力曲线从锯齿状变为近乎直线，这让我确信——扭矩执行器的选型，直接影响整个控制系统的上限。下面围绕实际应用中的几个关键维度展开。

一、磁滞制动器扭矩模块的工作原理与核心特性

磁滞制动器的内部结构通常包含定子线圈、磁滞环和输出轴，当电流通过线圈时产生磁场，磁滞环在旋转过程中反复磁化与退磁，从而形成稳定的制动扭矩。这种无接触的扭矩传递方式，使输出扭矩与转速无关，在从0 rpm到3000 rpm的范围内都能保持恒定，这一点与磁粉制动器、摩擦制动器截然不同。

实际使用中，电流与扭矩的关系曲线近似线性，且响应速度可达毫秒级。我们在某涂布机上做过对比测试，磁滞模块从零扭矩到额定扭矩的建立时间约为30ms，而磁粉制动器需要接近150ms，这种差异在启动和停机阶段直接影响料膜的张紧均匀度。

一个实操要点：在卷径不断变化的生产线上，不要仅依赖张力传感器做闭环。你可以给磁滞制动器扭矩模块设置一个前馈电流曲线，按卷径变化实时调整扭矩给定值，这样能大幅降低闭环调节的滞后性。具体做法是：在PLC中建立卷径—转矩查询表，按每层厚度定时更新输出电流值，再将闭环PID的输出作为微调量叠加。

二、磁滞制动器扭矩模块的典型应用场景

磁滞制动器扭矩模块的应用已经非常广泛，尤其在线缆、纺织、印刷、纸张加工、金属箔材等领域，它承担着收放卷张力控制、负载模拟以及阻尼施加等关键任务。在工业机器人关节测试中，它还被用于模拟不同负载条件，验证电机的动态响应能力。

以锂电池极片轧机为例，极片厚度通常在几十微米级别，张力波动稍大就会导致断带或褶皱。某设备制造商在改用高精度磁滞制动器扭矩模块后，极片断带率从每万米三次降至每万米不到一次，生产线综合效率提升显著。这背后正是磁滞制动器微小扭矩下依然能保持平稳输出的特性。

使用经验方面，我建议在张力控制系统中给磁滞制动器模块单独设置一路电流监测回路。当发现扭矩输出比设定值偏离超过2%时，及时排查模块是否存在消磁或轴承卡滞问题。这个习惯能帮你提前发现系统隐患，避免批量废品产生。具体操作：在驱动器与模块之间串入精密采样电阻，通过模拟量模块实时采集电流值，并在HMI上设置软报警阈值。

三、选型时的关键参数与匹配要点
