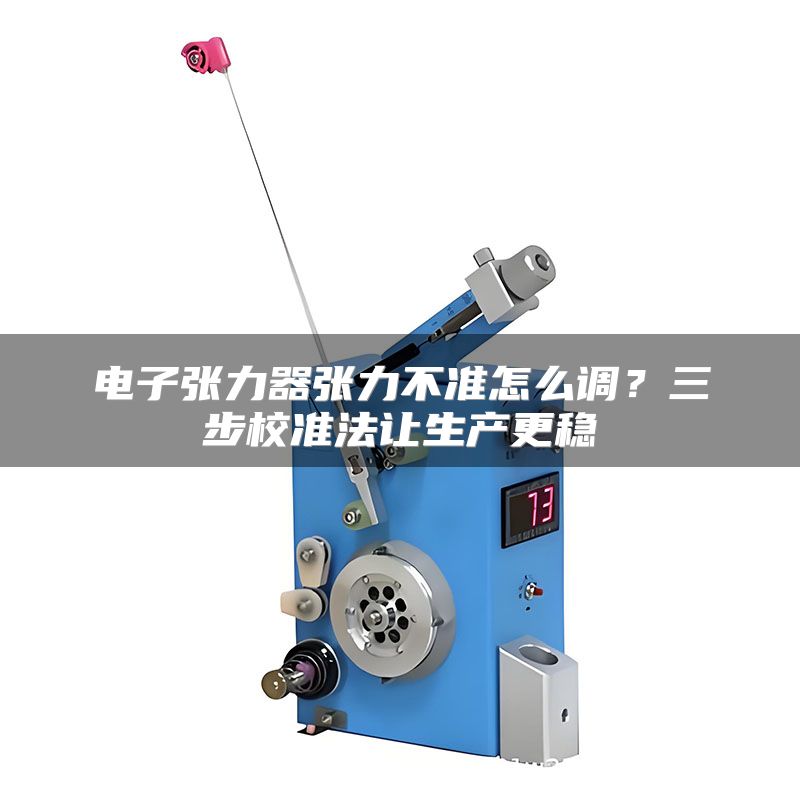

电子张力器张力不准怎么调？三步校准法让生产更稳

在电线电缆、纺织或绕线设备中，电子张力器一旦出现张力漂移，往往表现为收卷松紧不一、断线频繁或层绕错位。去年苏州一家线束厂反馈，其设备在连续运转六小时后，设定张力从3.5N漂到5.2N，造成整批产品报废率超过12%。实际上，这类问题多源于传感器零点偏移、PID参数失配或机械阻尼异常，而非硬件彻底损坏。本文结合巧之力科技多年现场服务经验，给出可直接落地的张力修改策略，帮助你避开维修盲区，用最少的时间恢复设备精度。

一、确认传感器反馈值是否真实

张力改不动，第一步不是调参数，而是确认当前显示值是否可信。用弹簧秤或标准砝码挂载在导轮上，观察控制器读数与实际外力是否一致。若偏差超过±0.5%，说明传感器或放大电路需要修正。

实操建议：在设备停机状态下，拆除张力辊上的物料，将已知重量的砝码（如2N）悬挂于导轮切点位置，进入控制器的“张力校正”菜单，记录当前AD值。重复三次取平均值，然后按控制器提示输入标准值，完成两点或三点线性校准。

如果校准后数值仍非线跳变，请检查屏蔽层接地是否可靠。许多车间现场有变频器干扰，会导致24V电源波动超过0.3V，这时需在传感器信号线上加装磁环，或改用带隔离的变送器。记住，传感器信号不稳定时，盲目调整张力设定值只会加剧系统震荡。

二、调节控制器的PID参数响应速度

当反馈正常，但运行中张力始终无法靠近目标值，常见原因是PID参数与线速度曲线不匹配。例如，设备启动加速阶段，若积分时间过长，张力会下降后缓慢回升；若比例增益过大，则会在目标值两侧来回摆动。

实操建议：通过面板或上位机将P值设为当前值的50%，I值设为原来的一半，D值先设为零。在低速空转状态下依次增加P值，每次增加10%，直至张力不振荡。再缓慢增大I值，消除稳态误差。现场调机时，最好让设备以正常速度空跑三分钟，观察张力曲线是否收敛。

对于频繁启停的绕线机，建议开启“加速前馈”功能。张力的调整不是简单拧大拧小，而是让控制器提前预测速度变化量——当线速度每秒变化超过5m/s时，前馈补偿能减少至少30%的动态偏差。手动调节时，配合示波器或记录仪能直观看到效果。

三、排查执行器与机械阻尼的隐性阻力

张力改小后仍然偏大，或改大后仍然忽大忽小，问题往往出在磁粉离合器、伺服电机或导向轮轴承上。磁粉离合器长期使用后，若磁粉受潮或结块，其励磁电流与输出扭矩会出现滞后现象，导致即使修改电流设定值，实际张力变化仍要延迟0.5秒以上。

实操建议：先手动给执行器施加低至中等范围的电流，观察张力是否线性上升。如果上升呈阶梯状或停顿，请拆开清理磁粉并重新填充。注意，填充量应控制在腔体容积的70%—80%，过少打滑，过多会卡死。

另外，检查张力辊轴承是否因粉尘而转动发涩。用扭力扳手轻轻转动张力辊，若启动力矩超过0.1Nm，说明轴承磨损或润滑不良。此时，用户往往会在面板上不断加大张力设定值来补偿机械摩擦力，最终导致料带被拉伸变形。提前更换高质量轴承，比修改电子参数更有效。

四、不同工艺下的张力修改下限与上限

根据巧之力科技的实测数据，电子张力器在0.1N—1.0N区间内的控制精度可达到±0.01N，而在3N—10N区间内精度为±0.05N。修改张力时，应保证设定值不小于控制器最小分辨率的二十倍，否则微小的AD量化误差就会被放大为明显的张力波动。

实操建议：针对细铜线或光纤绕包，若目标张力为0.3N，请在控制器中将量程档位切换至低量程（0—2N），不要选用0—10N的高量程档。这样不仅提高输出分辨率，也能减少零漂对张力的侵蚀。

还需要注意，张力修改不是一次性完成的。当客户更换线径从0.5mm变成0.8mm时，建议将张力设定值按截面积比例换算，再额外下调10%—15%，因为新线材的弯曲刚度更高，实际形变张力更大。先小批量试运行，再微调优化。

五、巧之力科技张力器的参数保存与恢复技巧

很多工程师在修改张力后，忘记保存参数。再次开机会发现设备恢复成出厂值，以为张力器故障。其实是因为参数存储在RAM区，掉电后丢失。巧之力科技的控制器支持六组预置配方，可将不同物料对应的张力参数分别保存到配方组中。

实操建议：完成一组张力调节后，按下“设置”键进入配方管理，选择当前配方号码，点击“保存当前参数”并命名物料ID，例如记为“Type-A-0.3N”。换料时，直接调用对应配方号，即可完成全部张力切换，无需逐个菜单修改。

如果出现参数被误调，请利用“恢复出厂参数”功能，将该功能代码设定为#831，确认后等待三秒。不过要记得，恢复出厂值后传感器零点可能偏移，仍需要重新执行本文第一步的砝码校准，才能保证张力准确。

张力调整的本质是让控制环路在动态工艺中寻找平衡。每一次修改都应基于数据，而不是手感。只要反馈准确、执行顺畅、参数匹配，你的设备就能保持数周稳定的张力输出。
