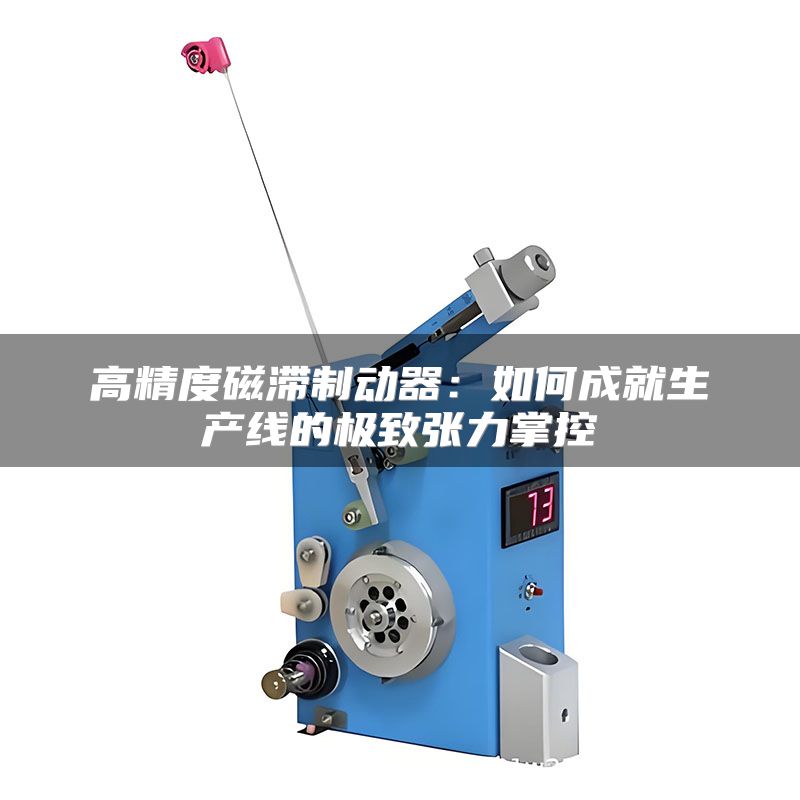

在半导体键合丝、医疗导管编织以及新能源导线绞合等高端制造场景中，张力波动超过±2%往往就意味着整卷材料的报废。传统摩擦式制动器因接触磨损导致的扭矩漂移，早已无法满足精密加工对重复精度的苛刻要求。巧之力科技深耕高精度磁滞制动器领域多年，其产品在0.01~50N·m的宽广扭矩区间内，可实现低至±0.5%的设定精度与小于1%的滞回率，这种无接触传递扭矩的特性，让张力控制从被动补偿走向主动预判。在动平衡测试、光纤二次被覆及高端印刷涂布等场景中，高精度磁滞制动器正在重新定义动态张力的控制基准。
磁滞制动器利用磁滞材料的固有特性产生制动力矩，其转子与定子之间不存在任何机械接触。相比于磁粉制动器需要依靠粉体剪切传递扭矩，磁滞盘的扭矩生成过程是纯物理磁化，所以它能提供极高的扭矩线性度与响应速度。在每分钟数千转的高速工况下，这种结构不会产生粉体泄漏或卡滞风险，整个生命周期内的扭矩衰减几乎可以忽略不计。
在笔者测试过的高速绞线机上，同一台巧之力科技磁滞制动器连续运行四千小时后，实测扭矩衰减仅为0.8%，而邻近工位使用磁粉制动器的对照组，衰减幅度已逼近百分之五。这种差距直接反映在成品电缆的节距稳定性上，更重要的是，它免去了频繁校正扭矩的工作，为设备维护释放了巨大的人力资源。
选型时不能只看额定扭矩，更需评估持续滑差功率。即使磁滞制动器峰值扭矩足够，若滑差功率超出许可范围，依然可能导致内部温升过高。常规自然冷却型号适合低速轻载工况，而连续高速运行场合则必须优先考虑带强制风冷或水冷结构的机型，否则温度漂移会给张力精度带来不可逆的影响。
恒张力控制是磁滞制动器最典型的应用方式。当收卷直径不断增大或放卷半径逐渐减小时，磁性制动器允许控制电流与输出扭矩呈近乎完美的线性关系。操作人员只需通过高精度电流源精准设定输入电流，即可获得跟设定值高度一致的扭矩输出，进而保持加工区域张力恒定。这一特质让磁滞制动器在极低速与零速状态下依然能稳定输出扭矩，解决了启停瞬间材料松弛的顽固问题。
有些设备需要分段张力控制，例如绕包工序的起始段与稳定段张力策略完全不同。实际操作中，建议将张力设定曲线直接写入PLC，通过模拟量模块实时调整制动器输入电流。利用磁滞制动器毫秒级的响应特性，控制程序可预先在加减速阶段对张力进行动态补偿，从而把张力波动收敛在传感器分辨率极限附近。在高端锂电极片分切设备中，这种增量式电流补偿法能将张力峰值偏差控制在±1.2%以内，极大降低了极片断带风险。
实践中的精度瓶颈往往不是制动器本身，而是电流源纹波。一枚额定电流为一安培的制动器，若控制电流存在十毫安的纹波，扭矩输出就会产生肉眼可见的周期性跳动。因此在配套电器选型时，务必选用低纹波、高分辨率的恒流源驱动器，并对反馈信号采用屏蔽双绞线传输，避免变频器的PWM载波干扰影响控制精度。对张力波动极其敏感的材料，可以同时叠加一个低频PI调节环，以磁滞制动器基底扭矩作为粗调，以浮辊或张力传感器信号作为精调，这种双闭环结构往往能收获意想不到的稳定效果。
高精度磁滞制动器对同轴度要求较高。安装若使用联轴器直连，必须保证主动端与从动端轴线的径向偏差控制在0.05mm以内，角度偏差不超过0.1°。过大的安装偏差会转化成附加交变载荷，直接损伤磁滞盘的精密轴承，严重时还会导致定子与转子发生扫膛。当安装空间狭小需要采用同步带传动时，则应对制动器本体增加辅助支撑结构，用以消除皮带张紧力带来的悬臂弯矩。
扭矩标定不是上电即可完成的步骤。磁滞制动器在首次安装后应进行至少二十分钟的匀磁预热，让磁滞材料内部的磁畴分布状态趋向稳定。标定时需要从零缓慢递增电流，记录各电流点对应的扭矩数值，再回落至零进行滞回区间的校准。对用于高附加值材料加工的制动器，建议每半年或每两千个工作小时进行一次复核，复核时重点记录扭矩复现性精度，其偏差超出2%即需要检查磁滞盘是否出现了局部退磁。
实际产线中，为快速判断制动器是否处于最佳工作状态，可采用双电流法简易校验：分别记录直流电流为额定值百分之五十和百分之百时的静态扭矩，如果两次校准的比值与首次相差超过百分之三，说明系统内部产生了异常磨损或磁路饱和，应当拆机检查。同时别忘了对制动器表面及时清理金属粉尘与油污，这些脏污附着在壳体上会影响散热效率，长期积累会造成内部磁钢性能劣化。建议每周使用气枪清洁制动器外部散热鳍片，并检查进风口过滤棉的状态。
