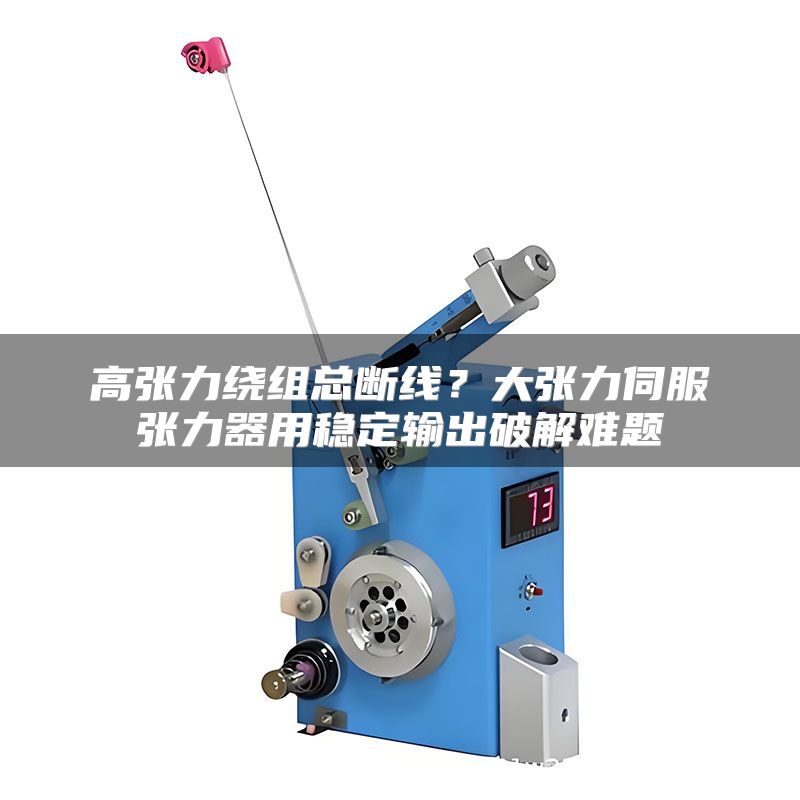

在风力发电、新能源汽车驱动电机以及大型变压器制造环节中，大张力绕组的加工质量，长期被一个隐性难题卡住——张力波动。以200N以上大张力场景为例，传统磁粉制动器或机械摩擦摆杆在高速启动、急停瞬间极易出现张力尖峰，导致铜线拉细、绝缘层破损甚至断线。我们曾跟踪过一家电机定子生产线的替换数据，采用伺服直驱方案后，其断线率从千分之八下降到千分之二以内，单台设备年节约铜材成本超过六万元。这背后不仅是执行元件的更迭，更是控制逻辑从“被动跟随”向“主动预判”的跨越。接下来，我们从实战角度拆解大张力伺服张力器选型与调试的真正要点。
大张力场合选型，很多人只盯着最大张力值够不够，却忽略了闭环响应时间。启动加速瞬间，放线端线速度骤增，如果张力环刷新周期超过十毫秒，线材已经被拉长或拉细，后续再补偿都已滞后。伺服张力器的优势就在于编码器与驱动器构成的全闭环，响应时间可控制在五毫秒以内。
实操时建议用示波器同时抓取线速度和张力反馈波形，观察加速与减速过程中的张力过冲量。若峰值超过设定值的百分之十五，说明PID前馈参数偏弱，需要适当增加速度前馈增益，而不是一味加大P值，否则系统容易震荡。
此外，线盘由满盘到空盘，转动惯量变化剧烈，固定PID参数很难全行程满意。推荐在驱动器内设置多段惯量补偿表，按线盘直径分段切换增益。如此操作后，设备从满盘到空盘的张力波动能稳定在±百分之三以内。
伺服电机扭矩虽然精准，但线盘自身惯性依然存在。设备急停时，放线端物理上还会有瞬间的“刹不住”，张力传感器若直接安装在执行端，信号跳变容易造成误报或过调。所谓大张力系统，光靠电机硬扛并不是最优解，适当引入机械缓冲结构，能让电气控制更从容。
实操建议在张力执行机构与绕线主轴之间增加摆杆式或浮辊式储线器，其摆动角度作为第二反馈源。伺服控制器优先调节电机扭矩跟随摆杆位移，再对张力传感器信号做中值滤波处理，能有效避免启停瞬间的冲击性断线。巧之力科技在新一代大张力伺服张力器内部，正是按这种“传感闭环+位置辅助”逻辑设计的，实际工况下停机再启动张力超调量能压缩在百分之五以下。
调试时不要忽略储线器的阻尼设定。阻尼过小，浮辊晃动幅度大，张力信号毛刺多；阻尼过大，则动态补偿失效。以两百牛级应用为参考，建议浮辊复位时间设定在零点三秒左右，并保证浮辊行程两端预留百分之十五余量，防止满盘换盘时越过机械限位。
大型绕组设备往往不止一个工位。多工位同时放线时，各轴张力即使单看都合格，相互之间的动态偏差却会间接影响后续并绕、绕包环节的节距一致性。特别是伺服张力器在通讯中断或参数写错时，某一轴静默输出偏差，常到成品测试才暴露问题，那时报废代价就高了。
实操时优先选择支持总线通讯的张力控制器，将每轴实时张力、卷径估算值、断线报警统一汇聚到PLC或上位机。在触摸屏上设置张力偏差上限不超过设定值的正负五牛或正负百分之三，并开启多轴交叉报警，当相邻轴间张力偏差超限时自动降速或停机，防止批量不良产生。
对于老设备改造，无法整体更换总线系统的产线，可加装带模拟量输出的独立张力监控模块，每轴单独接一路至PLC模拟量输入模块。虽然物理接线略繁琐，但能同步记录各轴历史曲线，便于复盘断线发生在哪一段工序，为后续工艺改善提供数据支撑。
伺服张力器比传统机械结构维护量已经大幅降低，但要做好散热、防尘与参数固化这三件事。大张力连续运行，驱动器散热风扇若积灰堵转，很容易触发过热降额保护，张力输出随之软绵无力。
建议每月用压缩空气从散热格栅反向吹扫一次，并检查张力轮表面是否有铜粉或毛刺形成的沟槽。张力轮磨损后，线材接触半径发生变化，实际张力会低于显示张力，很容易被人忽视。此时测量实际张力与显示数值的偏差，若大于百分之三，应考虑更换张力轮。
每台设备的张力设定表建议固化保存到存储卡或上位机系统里，防止误操作清除参数。尤其是不同线径对应的启动加速度、PID增益与惯量补偿值，务必做成一键调用配方。我们见过不少工厂因新人误改参数，导致整条产线连续断线大半天，最后才发现只是参数被改动了一个数字。巧之力科技提供参数导入导出功能，建议设备验收时将所有调试完毕的十组以上常用配方备份归档。
回到行业趋势，随着扁线电机与高压绕组普及，三百牛至五百牛级别的大张力伺服张力器正在变成越来越多产线的标配。值得提醒的是，伺服张力器并非扭矩越大越好，若实际使用张力只是额定值的三成以下，低速区的扭矩纹波反而会放大张力波动。选型应按最高工艺张力的百分之一百二十到一百五十来留余量，才能工作在最佳控制区间。
大张力绕组的稳定，说到底是张力环的响应、机械结构的配合以及生产管理的细节共同作用的结果，而一台真正懂“力”的伺服张力器，恰是把这三件事装进了同一个可靠的方寸之间。
