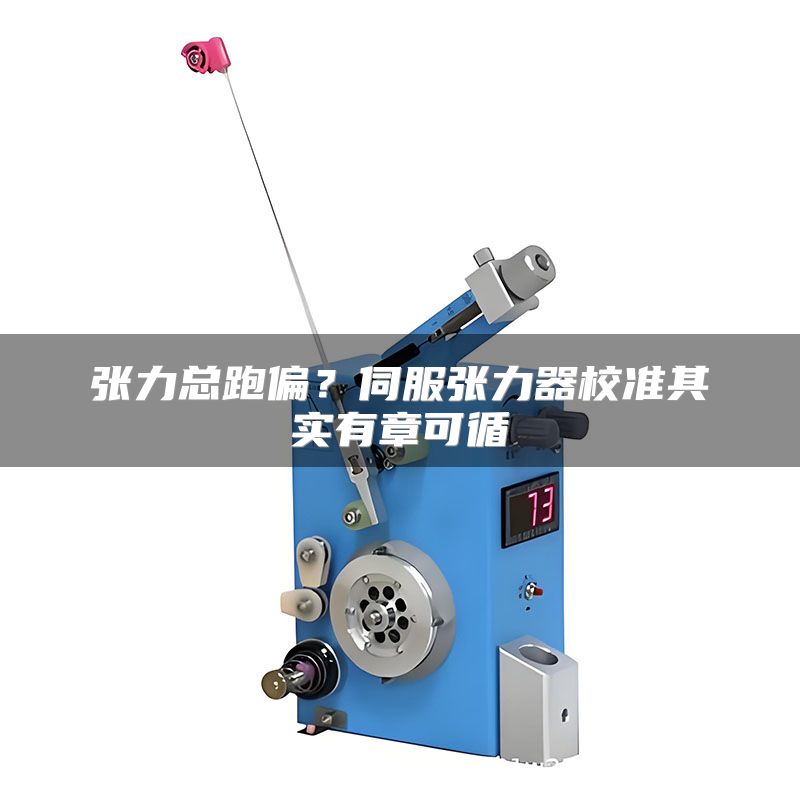

张力总跑偏？伺服张力器校准其实有章可循

在卷绕、纺丝、线缆等生产线上，张力波动往往不是设备老化造成的，而是校准环节出现了偏差。根据一项针对伺服张力器应用现场的统计，超过六成张力报警源于零位漂移，而并非元器件损坏。以一台额定张力为十牛米的伺服张力器为例，如果零位偏移超过额定值的百分之二，收卷端面就会出现明显的螺旋纹，材料伸长率也会产生不规则波动。因此，校准不是可有可无的保养动作，而是保证张力控制精度的基本前提。本文结合实际调试经验，梳理出一套从准备到验证的完整校准思路。

一、校准前的准备阶段，先建立零位基准

张力器校准的第一步往往被很多人忽视，那就是确认机械安装条件。伺服张力器若安装在存在倾斜或振动源的机架上，零位测量结果会失真。以常见的悬臂式安装结构为例，安装面平面度应控制在每米零点一毫米以内，紧固力矩需要按设备说明书推荐值的上限执行，避免因机械变形影响传感器读数。建议执行一次空载复位操作，使张力臂处于自然自由状态，并且确保此时软件界面显示值为零点零。如果显示不为零，优先排除传感器或放大器偏置问题。

实际调试中，很多张力波动问题并不是控制参数不合适，而是机械零位偏移未被消除。现场处理此类故障时，应使用标准砝码或测力计进行物理零位验证，而不是仅凭操作面板的显示值判断。张力臂水平时与水平面的夹角波动不宜超过零点五度，否则摩擦阻力会以非线性方式叠加到检测值中。

建立稳定的零位基准后，再进行通电预热操作，一般建议让伺服驱动器与张力传感器连续运行十五分钟以上。这是因为电子元件在冷态与热态下的零点漂移特性存在差异，跳过预热环节直接校准，往往会在长时间运行后出现张力缓慢爬升或下降的现象。

二、静态校准与动态校准分开执行

静态校准的核心在于建立张力值输入与电信号输出之间的线性映射关系。对于量程为五十牛米的伺服张力器，建议选取五档加载点，分别对应满量程的百分之零、二十五、五十、七十五、一百。每档加载后保持三至五秒待示值稳定，记录模拟量输出值。若某点偏差超过满量程的百分之零点五，需检查应变片桥路或调整放大器增益。整套静态校准完成后，应进行一次回程误差测试，即从满量程逐级卸载并记录读数，同一加载点的往返示值差不应超过百分之零点三，这个指标直接反映传感器弹性体的迟滞特性。

实际操作中，许多维护人员习惯只做加载方向的校准，这会导致张力臂从松弛到张紧与从张紧到松弛两种工况下的响应不一致。如果设备经常运行在频繁启停或材料换卷的工况下，迟滞误差会造成瞬间张力跳跃，进而影响收卷端面的平整度。

动态校准则需要结合伺服电机的力矩输出特性进行，重点观察阶跃响应与斜坡响应表现。给伺服张力器施加一个从百分之十到百分之六十额定张力的阶跃指令，记录张力上升时间、超调量以及稳定时间。对于一般卷绕应用，上升时间建议控制在五十至一百五十毫秒之间，超调量不应超过设定值的百分之五。若超调量偏大，应先降低PID调节器中的比例增益，而不是一味加大微分时间，否则容易引入高频噪声。

三、利用反馈信号校验闭环控制精度

伺服张力器的校准是否真正生效，需要依靠编码器反馈信号与张力传感器信号的交叉验证。将伺服电机堵转或锁定张力辊，然后通过操作界面给定目标张力值，分别读取驱动器内部计算的力矩电流值与传感器实测张力值。两组数据之间的相对偏差应小于百分之一。如果偏差较大，则可能存在磁粉离合器剩磁干扰或电机力矩常数漂移的问题，需重新执行电机参数辨识操作。

对于使用模拟量通讯的控制系统，还需校验模拟量输出端口与PLC模拟量输入模块之间的电压匹配状况。例如控制信号为十伏对应满量程，但PLC模块实际按十点五伏处理则会产生约百分之五的系统偏差，这种固定偏差在低速大张力工况下尤其危险。

在常规维护周期内，建议至少每月进行一次闭环精度校验。使用手持式张力计串接于运行中的材料路径上，与伺服张力器自带检测数据进行比对。同一位置的数据偏差若超过百分之二，应检查张力辊轴承磨损状态或材料包角是否因导轮位置变动而改变。

四、不同张力执行结构的适配性调整

伺服张力器的机械执行结构大致分为辊式、摆臂式与浮辊式三种，不同结构的校准侧重点有显著差异。辊式结构中张力辊的惯量是关键变量，高惯量辊筒会延长张力建立时间，调试时可适当增加速度环增益并降低位置环增益。摆臂式结构则需要重点检查气缸或弹簧的预紧力设置，摆臂处于中间行程位置时预紧力设定值应等于额定张力的百分之九十，这样才能保证左右摆动范围具有相同的调节裕量。

浮辊式执行结构较为复杂，其工作点依赖浮动辊的平衡位置。如果浮动辊经常在下极限位置工作，说明气源压力偏低或调节阀流量不足，而校准说明书上常见的标准压力是零点四兆帕，这一点容易与电气因素混淆。每一次调整执行机构后，都需要重新执行零位校准，不要让旧参数继续沿用，否则系统会在机械死区范围附近反复震荡。
