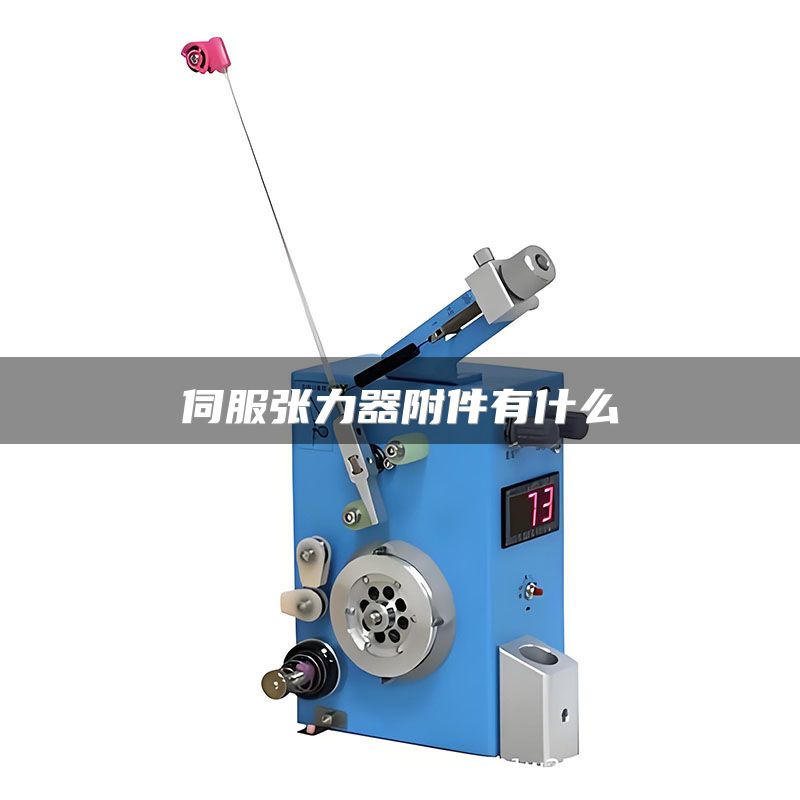

伺服张力器附件有什么

伺服张力器附件有什么？

伺服张力器附件主要包括储线轮、张力传感器、伺服电机、控制器、显示单元、导轮组、阻尼器、气动剪刀及通讯接口模块等，用于实现精密张力控制与自动化产线集成。

一、伺服张力器的核心附件有哪些？各自起什么作用？

伺服张力器由主体与若干功能附件协同工作，常见核心附件及功能如下：

张力传感器：实时检测线材张力，将机械力转换为电信号反馈给控制器。常见量程0.5N～200N，精度达±1% FS。

储线轮（摆臂轮）：通过摆动角度调节线材缓存量，缓冲启动、停止时的张力冲击。摆臂行程通常为0°～90°。

伺服电机与驱动器：提供精确扭矩输出，响应时间≤10ms，确保动态张力稳定。

数字控制器：接收传感器信号并执行PID算法，支持RS485、EtherCAT等通讯协议，可与上位机联动。

导轮组（过线轮）：引导线材路径，材质多为陶瓷、硬质阳极氧化铝，减少摩擦损伤。

阻尼器（机械或电磁式）：在线圈放线端提供恒定阻力，防止线材松脱。

气动剪刀：自动剪线附件，适用于绕线机、线圈生产线，剪切力可调，气压要求0.4～0.6MPa。

显示与设定单元：触摸屏或数码面板，实时显示张力值（单位：g、cN、N），并可设定目标张力、报警阈值。

二、如何根据线材与工艺选配附件？

不同线材（漆包线、纱线、钢丝、光纤）及工艺（低速绕线、高速绞线）对附件要求差异显著，选配要点如下：

按线径选导轮槽型：

线径 0.02～0.1mm（微细漆包线）：需配 V型或U型 陶瓷导轮，槽底半径R≤0.15mm，防止跳线。

线径 0.5～2.0mm（粗线或软线）：选用 平底滚轮 或 双轮组，增加接触面积。

按速度选储线轮惯量：

低速（<5m/s）：可采用标准摆臂储线轮。

高速（5～15m/s）：需配 低惯量碳纤维储线轮，降低离心力对张力的干扰。

按环境选传感器防护等级：

无尘车间（ISO 5级）：常规IP40传感器即可。

粉尘或油雾环境：应选 IP65及以上 密闭式张力传感器，并加装防尘盖附件。

按自动化程度选通讯附件：

单机人工操作：仅需面板显示 + 模拟输出（0～10V）。

全自动产线：必须配备 EtherCAT 或 Profinet 通讯模块，并预留 I/O触发接口（如24V NPN/PNP信号）。

三、附件安装与校准中有哪些常见问题及处理建议？

实践中，附件不当配置可能导致张力失控或设备损坏，典型问题如下：

问题1：导轮组不对心

表现：线材跑偏、张力波动超过±5%。

解决方案：使用 激光对心仪 或专用对心规，确保所有导轮槽中心与储线轮入线点共线，偏差≤0.2mm。

问题2：气动剪刀气压不足或过大

表现：剪不断线（气压<0.3mpa）或打伤线材（气压>0.7MPa）。

标准做法：在附件气路前端加装 精密调压阀+气压表，设定值为0.5MPa，每日点检。

问题3：张力传感器超量程使用

表现：信号饱和、输出畸变。

行业惯例：传感器额定值应比实际最大张力高30%～50%。例如绕线张力10N，应选15N或20N传感器。

问题4：通讯附件接线错误

表现：上位机无法读取张力或控制电机。

推荐措施：按照 IEC 61131-2 标准检查信号类型（电流/电压/差分信号），并采用 屏蔽双绞线 且单端接地。

总结建议

选择伺服张力器附件时，应遵循 “线材匹配→工况适应→接口兼容” 三步法：先根据线径和张力范围确定导轮、传感器规格；再考虑速度、环境决定储线轮与防护等级；最后确认通讯协议和剪线需求。一句话总结：标准伺服张力器提供电机、传感器和基本导轮，但储线轮、气动剪刀与通讯模块需根据线径（0.02～2.0mm）、速度（≤15m/s）及自动化等级另行选配，并严格校准对心与气压。
