伺服张力器绕线怎么绕

时间:2026-05-10 浏览:200次

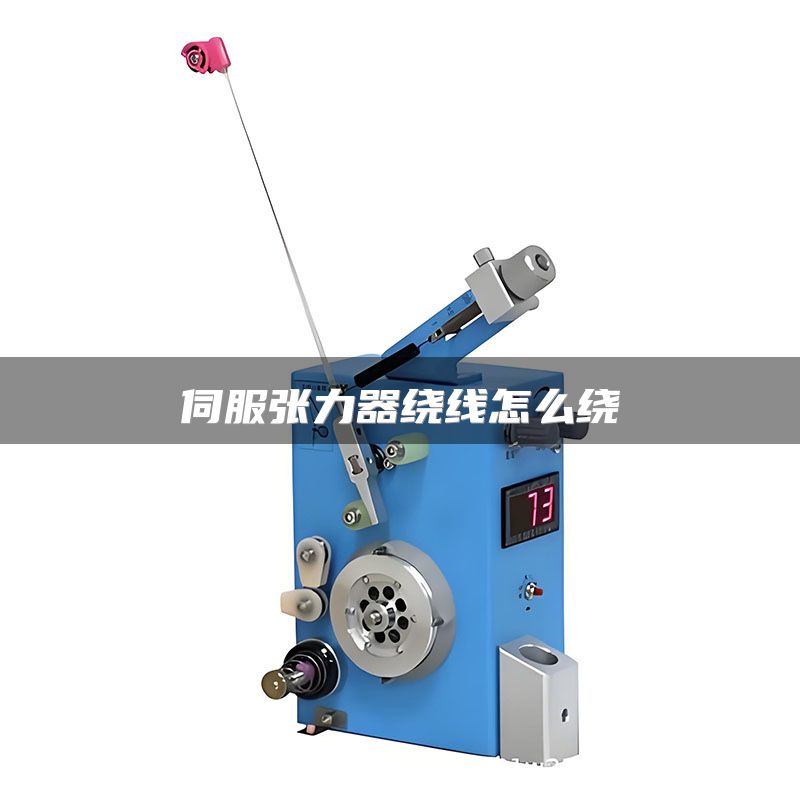

伺服张力器绕线，是指在电子线圈或线束制造过程中，使用一种名为伺服张力器的设备，来精确控制并稳定施加在导线上的拉力，从而将导线均匀、紧密地缠绕在骨架或模具上的工艺。它的核心价值在于，通过电控伺服电机（一种能精确控制位置和速度的电机）驱动，实时调整张力大小，确保绕出的线圈质量高、一致性好。

伺服张力器绕线怎么绕

其工作原理并不复杂。当导线从线轴拉出并开始绕线时，伺服张力器内部的传感器会持续监测导线的实时张力值。一旦发现张力偏离预设的目标值（比如拉力过大或过松），控制器会立即指令伺服电机进行微调，比如增加或减少一个制动或驱动扭矩，迅速将张力拉回到设定范围内。整个过程在毫秒级别（千分之一秒）内完成，形成一个闭环控制，从而保证绕线过程中张力始终稳定。

伺服张力器在多个工业领域有广泛应用，以下是5个典型场景：

电子变压器与电感制造：这是最常见的应用，用于绕制电源变压器、高频变压器等，确保线包紧密，避免局部应力导致性能下降。

电机定子与转子绕线：在制造微电机、风扇电机等产品时，需要精确控制漆包线张力，以维持电机效率并防止断线。

汽车线圈生产：如点火线圈、电磁阀线圈等，对绕线张力均匀性要求极高，直接关乎汽车电子系统的可靠性。

光纤与光缆绕制：在光纤光缆生产中，需要极低且恒定的张力来防止光纤断裂，伺服张力器是核心设备。

医疗器械线圈：例如用于MRI（核磁共振成像）的精密线圈，对绕线精度和一致性有苛刻要求，伺服张力器不可或缺。

选购伺服张力器时，应重点考虑以下几点：

张力范围：根据您要绕制的线材类型（如细线径的漆包线或粗的电缆线）确定所需张力区间。关键参数：最大张力值（如10N或50N）。

精度等级：高精度型号（如±1%以内）适合精密绕线，而普通应用（如±3%至5%）可能即可满足。关键参数：张力精度。

响应速度：绕线速度越快，对张力器响应时间要求越高。关键参数：响应频率（如100Hz以上较好）。

线径适配能力：确认设备能处理的导线直径范围，避免太细或太粗的线无法通过。关键参数：适配线径范围（如0.05mm-1.0mm）。

控制接口：确保能与您的绕线机控制系统兼容（如模拟量电压或数字通讯协议）。

伺服张力器绕线的关键在于利用电控闭环系统实现毫秒级的张力调节，它广泛应用于电子、汽车、医疗等领域的高精度线圈制造。选购时，务必根据线材规格、绕线速度和精度要求，匹配好张力范围、精度等级和响应速度这三项核心参数。
