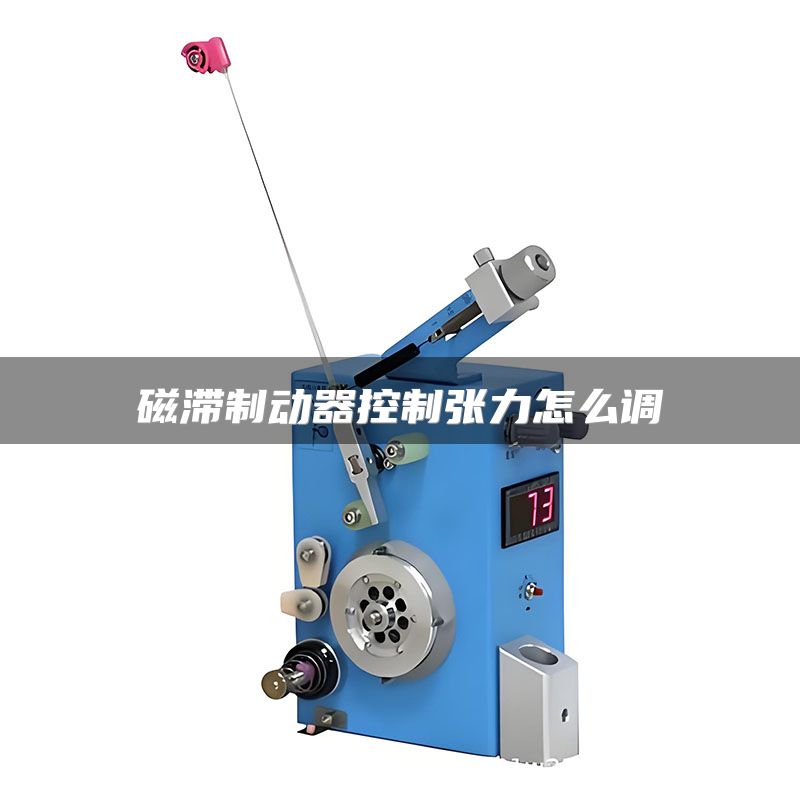

磁滞制动器控制张力怎么调？核心在于通过调节输入电流来改变磁滞转矩，从而精准控制张力，通常采用PID闭环控制器配合张力传感器实现自动调节，手动调节时则通过电流控制器直接设定目标电流值。
如何通过电流调节实现张力控制？
磁滞制动器的输出转矩与输入电流成正比，这是其张力调节的基础。具体操作如下：
连接电源与控制器：将磁滞制动器的线圈连接到可调直流电源或专用电流控制器（如Mitsubishi Electric、Parker Hannifin的张力控制模块）。设定初始电流：根据材料需求，先设定一个基础电流值。对于0.1mm厚度的薄膜，起始电流通常设为0.5A。微调电流：观察张力传感器反馈，逐步增大或减小电流（每次调整幅度不超过0.1A），直到达到目标张力值。关键参数：注意磁滞制动器的额定电流（如0-2A），超过会导致过热或损坏；同时确保电源纹波系数低于5%，以避免张力波动。如何使用PID闭环实现自动调节？
手动调节效率低且精度有限，工业中推荐采用PID闭环控制。操作步骤包括：
安装张力传感器：在材料路径上安装压电式或应变式张力传感器（如ZwickRoell、HBM品牌），实时监测张力值。连接PID控制器：将传感器信号输入PID控制器（如Omron E5CC或Allen-Bradley系列），控制器输出电流到磁滞制动器。参数整定：设置比例（P）、积分（I）和微分（D）参数。建议起始P值设为2.0，I值设为0.5，D值设为0.1，然后根据响应情况微调。当张力偏差小于±1%时，视为稳定。优势：闭环系统能自动补偿材料厚度变化或速度波动，保持张力恒定。常见问题与调校技巧
在实际操作中，可能遇到以下问题及解决方案：
张力波动过大：检查电源稳定性，确保电流输出纹波小于3%；或者增大PID中的D值（如从0.1调至0.3）以抑制超调。制动器过热：磁滞制动器工作温度应低于80℃。如果过热，降低电流或增加散热装置（如风扇），因为连续工作电流不应超过额定值的80%。响应滞后：检查传感器安装位置与制动器的距离，确保不超过1米，否则信号延迟会导致调节滞后。零位漂移：定期校准张力传感器，使用标准砝码进行零点校正，建议每1000小时进行一次。总结建议
选择张力调节方案时，优先考虑带PID闭环的电流控制器（如Parker的DigiDrive系列），搭配高精度张力传感器，可实现±0.5%的张力控制精度。如果预算有限，手动调节也可满足一般需求，但需注意定期校准。一句话总结：通过调节输入电流控制磁滞转矩，配合PID闭环实现±1%精度张力调节，是行业标准做法。
