可变伺服张力器怎么调

时间:2026-05-13 浏览:24次

可变伺服张力器的调节核心在于通过调整伺服电机的扭矩或速度反馈，精确控制张力输出。一般步骤是：先设定目标张力值，再通过控制器调整PID参数（比例、积分、微分），最后进行动态负载测试，确保张力稳定。具体操作需参考设备手册，确保安全。

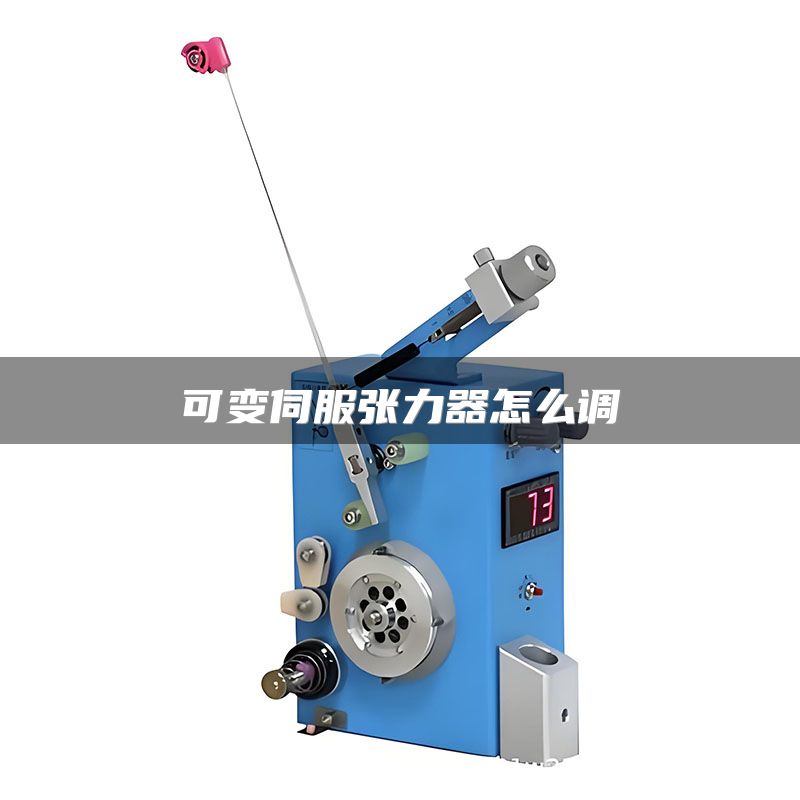

可变伺服张力器怎么调

如何确定可变伺服张力器的初始参数？

初始参数设置是调节的基础，主要依据材料特性和工艺要求。对于0.1mm的铜线，目标张力通常设为0.5N至1N。步骤如下：

1.设定目标张力：根据材料抗拉强度，计算并输入到控制器中。

2.调整PID参数：从P值（比例增益）开始，逐步增加至系统开始振荡，然后回退20%。接着调整I值（积分时间）至系统响应平稳，最后微调D值（微分时间）抑制过冲。

3.测试空载运行：在无负载下运行，检查电机是否平稳。

常见故障包括张力波动或过冲。解决方法如下：

张力波动：可能由PID参数不当或机械振动引起。尝试降低P值或增加I值，同时检查张力辊轴承是否磨损。

张力过冲：通常是因为D值设置过高。减少D值，并确认传感器反馈信号是否稳定，如使用日本三菱或德国博世的伺服系统，建议校准传感器零点。

系统响应慢：提高P值或减少I值，但需避免系统失稳。行业惯例是每次调整不超过10%，并记录变化。

不同材料需定制调节策略。0.5mm的铝线比铜线更易变形，需降低10%的张力值。具体建议：

对于软质材料：采用低速启动，I值设为中等水平，防止拉伸变形。

对于硬质材料：使用高D值抑制振动，并设定张力范围为材料抗拉强度的30%-50%。

参考标准：根据ISO 9001质量控制标准，张力波动应控制在±5%以内，以确保成品一致性。

使用专业工具可提升调节精度。推荐方法：

张力计：如德国Schmidt品牌，实时测量张力值，并对比设定值。

示波器：分析伺服电机反馈信号，观察曲线是否平滑。行业惯例是记录10秒内的波动数据。

软件调试：多数伺服系统如西门子S7系列，提供自动调谐功能，可简化流程。

总结建议：选择品牌伺服系统（如三菱或西门子）并配备高精度张力传感器，遵循ISO 9001标准进行调试，优先测试0.1mm线径材料。一句话总结：调节可变伺服张力器的关键在于通过PID参数优化和材料适配，确保张力稳定在±5%误差内。
