自动张力控制器怎么安装

时间:2026-05-15 浏览:449次

确认传感器与执行器匹配、正确接线、参数初始化校准。以下是详细的专业问答指南。

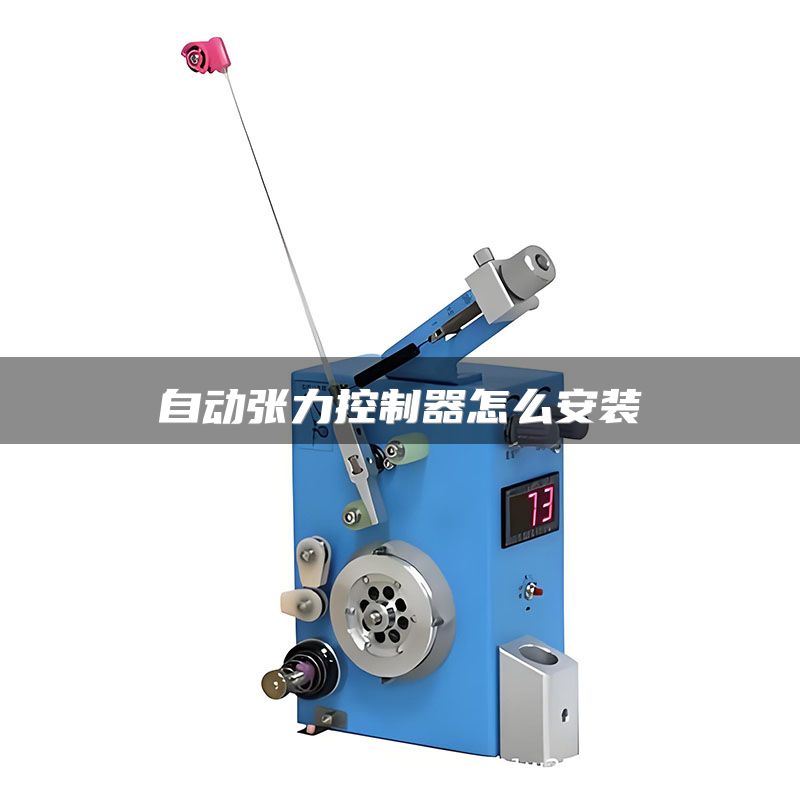

自动张力控制器怎么安装

安装前需要准备哪些工具和检查？

在安装自动张力控制器前，需准备以下工具和进行设备检查：

工具清单：螺丝刀套件、万用表、剥线钳、压线钳、扭矩扳手、水平仪。

设备检查：

确认控制器型号与张力传感器（如S型拉压力传感器）及执行器（如磁粉制动器或伺服电机）的接口协议一致（常用0-10V或4-20mA信号）。

检查安装环境：温度应保持在0-50°C，湿度低于85%，避免振动源和强电磁干扰。

硬件安装分为三个主要步骤，需严格遵循行业标准：

固定控制器：

采用导轨安装或螺丝固定，确保控制器外壳接地（接地电阻≤4Ω）以防止静电干扰。

传感器安装时，确保其受力方向与材料张力方向一致，避免偏载。

接线流程：

电源接入：根据控制器铭牌（如DC24V或AC220V）连接稳压电源，正负极不可反接。

信号线连接：

传感器信号线：使用屏蔽双绞线，屏蔽层单端接地，防止噪声干扰。

执行器控制线：对应PID输出端口（如0-10V输出控制变频器）。

建议参考Mitsubishi或Siemens品牌控制器的接线图作为行业范例。

硬件安装后，需进行以下参数设定（以三菱或欧姆龙控制器为例）：

初始设置：

在菜单中设定张力单位（N或kgf）、传感器量程（如0-500N）及系统类型（收卷或放卷模式）。

PID参数整定：

先设置P值（比例增益）为1.0，I值（积分时间）为0.5秒，D值（微分时间）为0.1秒。

启动设备后观察张力波动，若超调严重，则降低P值；若响应过慢，则增加I值。行业常用Ziegler-Nichols法进行快速整定。

零点校准：

在无张力加载状态下，执行自动归零功能，确保传感器输出为0V或4mA。

张力显示不稳：

检查屏蔽线接地是否良好，或传感器是否受潮（用万用表电阻档测量绝缘电阻，应大于20MΩ）。

执行器不动作：

用万用表测量控制器输出端电压，若为0V，则可能是PID参数设置错误或执行器供电故障。

系统共振：

调整控制器内置的低通滤波器（截止频率设为10Hz-50Hz），或增加机械阻尼。

安装自动张力控制器的关键在于传感器匹配性确认、屏蔽接线合规、PID参数按标准整定，推荐选用三菱或西门子品牌，其技术支持文档完善，可降低调试难度。
