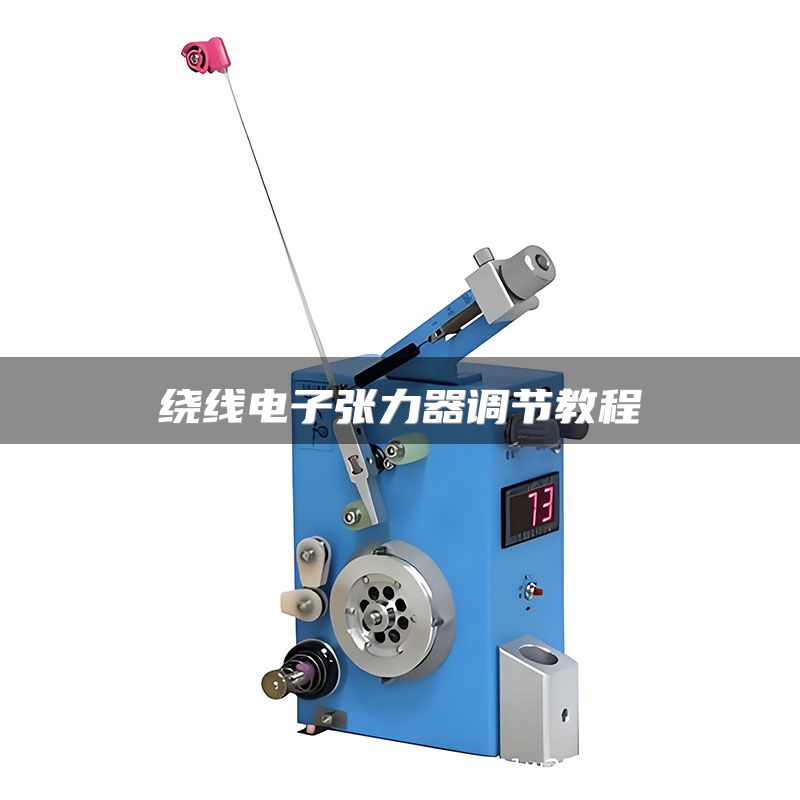

通过张力控制器面板上的“设定值”按钮，输入目标张力数值（单位通常为克或牛顿），然后微调PID参数（比例、积分、微分）以消除张力波动，最后通过实际绕线测试验证并锁定参数。以下是针对常见问题的详细解答。
张力值如何正确设定？
正确设定张力值需要遵循以下步骤：
第一步：根据线材规格（如铜线直径0.1mm或漆包线AWG30）查阅材料张力推荐表，通常建议初始张力为材料断裂强度的10%-20%。第二步：在控制器面板上找到“SET”键，进入张力设定界面，使用“▲”或“▼”键输入目标值。绕制电机线圈时常用50克张力。第三步：设定后，观察显示屏读数是否与目标值一致，若偏差超过±2%，需重新校准传感器。PID参数如何优化以消除张力波动？
张力波动常由PID参数不当引起，优化方法如下：
比例增益（P值）：若张力在设定值上下持续振荡（如±5克），应减小P值；若响应过慢，则增加P值。常见起始值为0.5-2.0。积分时间（I值）：用于消除静态误差。若张力稳定后与目标值有1-2克偏差，适当降低I值（如从100ms调至50ms）。微分时间（D值）：抑制瞬时扰动。当线材加速或减速时张力突变，可增加D值（如从0ms调至10ms）。注意D值过大可能导致高频颤动。实际操作中，建议采用“先P后I再D”的顺序逐步调整，每次改变参数后运行10秒观察效果。常见故障如何排查与解决？
以下为绕线电子张力器的典型故障及处理方案：
故障1：张力显示数值跳动。原因可能是传感器线缆接触不良或电磁干扰。解决：检查接插件是否松动，或为控制器加装铁氧体磁环。故障2：张力无法达到设定值。可能是张力器内刹车片磨损或弹簧疲劳。解决：更换原厂刹车片（如日本三菱或德国SICK品牌备件），或调整机械弹簧预紧力。故障3：绕线时线材松弛。通常因PID参数未优化或线材路径有摩擦点。解决：重新调参，并检查导轮是否卡滞，必要时涂抹微量润滑油。如何通过实际测试验证调节效果？
验证调节是否成功的标准流程包括：
步骤1：在绕线机中运行10米线材，观察张力记录仪曲线，要求波动幅度小于±3%。步骤2：用张力计（如日本小野测器）在绕线头处实测，与设定值偏差不超过±2克。步骤3：连续绕制50个样品，测量线圈电阻或外径，若电阻一致性达到±0.5%或外径变异系数小于1%，则表明张力稳定。总结建议：若您是初次操作，建议从设定张力值和调整P值入手，逐步积累经验；选购设备时，优先选择具有自动PID调谐功能的品牌（如瑞士FMS或美国Montalvo），可大幅降低调试难度。一句话总结：绕线电子张力器调节的核心在于精确设定张力值并优化PID参数，通过周期性测试锁定稳定状态，从而保障绕线质量的一致性。
