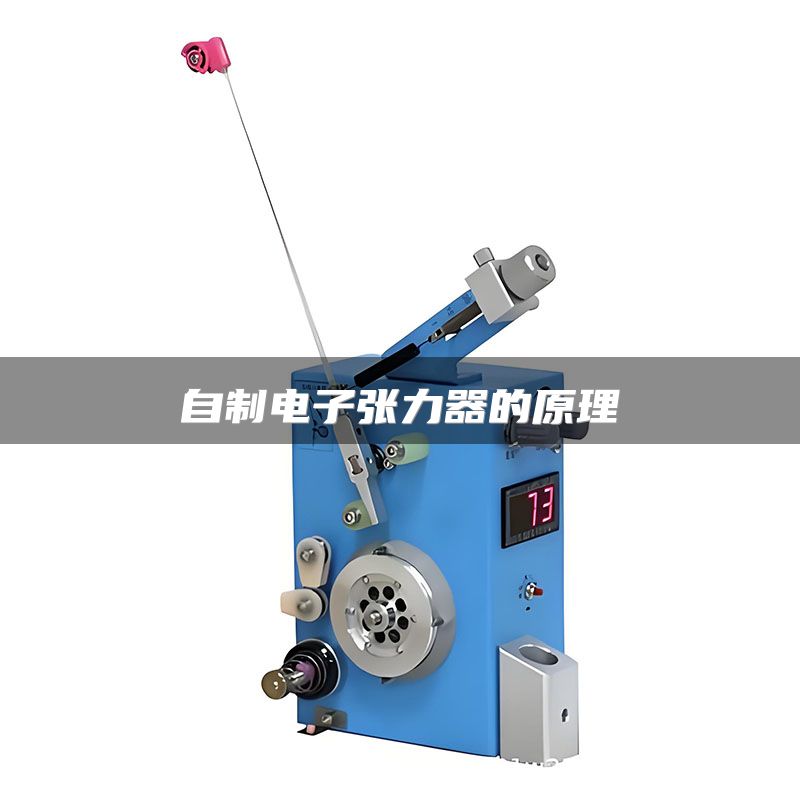

自制电子张力器的核心原理是利用应变片传感器将机械形变转换为电信号，通过微处理器计算并显示张力值，实现低成本、高精度的张力测量。
应变片传感器如何工作？
应变片是电子张力器的核心部件，其工作原理基于电阻应变效应。当金属丝或半导体材料受到拉伸或压缩时，其电阻值会发生变化。
应变片粘贴在弹性体上，弹性体受张力作用产生微小形变。应变片随之发生形变，导致电阻值改变，变化量与形变成正比。通过惠斯通电桥电路，将电阻变化转换为电压信号输出。常用应变片材料包括康铜或镍铬合金，其灵敏系数（Gauge Factor）通常在2.0-2.2之间。信号处理与转换步骤是什么？
从应变片输出的微弱信号需要经过多级处理才能被微处理器识别：
信号放大：使用高精度仪表放大器（如AD620或INA128）将微伏级信号放大至伏特级，放大倍数通常设定在100-1000倍。滤波去噪：采用低通滤波器（截止频率10-100Hz）消除高频干扰，如50Hz工频噪声。模数转换：通过ADC（模数转换器）将模拟信号转换为数字信号，分辨率至少12位（如ADS1115），采样率100-500SPS。校准与计算：微控制器（如Arduino Uno或STM32）根据标定曲线计算张力值，常见算法包括线性插值或多项式拟合。如何选择传感器与结构设计？
设计自制电子张力器时，需考虑以下关键参数：
量程选择：根据应用场景确定，如0-500N适用于小型机械，0-5000N适用于工业拉线。精度要求：普通应用±1%FS（满量程误差），精密应用需±0.1%FS。弹性体材料：常用铝合金（轻量化）或不锈钢（耐腐蚀），形状包括S型或梁式，需确保弹性极限高于最大载荷的1.5倍。温度补偿：使用半桥或全桥电路，配合温度系数匹配的应变片，减少热漂移。常见问题与解决方法有哪些？
零点漂移：因温度或机械疲劳导致初始值偏移。解决方法包括：使用软件归零功能，或定期硬件校准。非线性误差：实际输出与理想曲线偏差。可通过分段线性化或查表法修正，误差可控制在0.5%以内。信号噪声：来自电源或电磁干扰。措施包括：加装屏蔽线、使用独立稳压电源（如LM7805）、增加共模扼流圈。标定困难：缺乏标准砝码。建议使用已知质量的悬挂重物（如10kg标准砝码）进行多点标定，或购买商用标定器。总结建议：对于业余爱好者，推荐使用HX711称重模块配合Arduino Nano，成本控制在50元以内，量程0-50kg，精度±0.5%。需注意：选用防水型应变片（如BF350-3AA）、焊接采用低温焊锡、外壳使用3D打印或铝盒。一句话总结：自制电子张力器通过应变片感知形变、电子电路处理信号，是低成本实现张力测量的有效方案。
