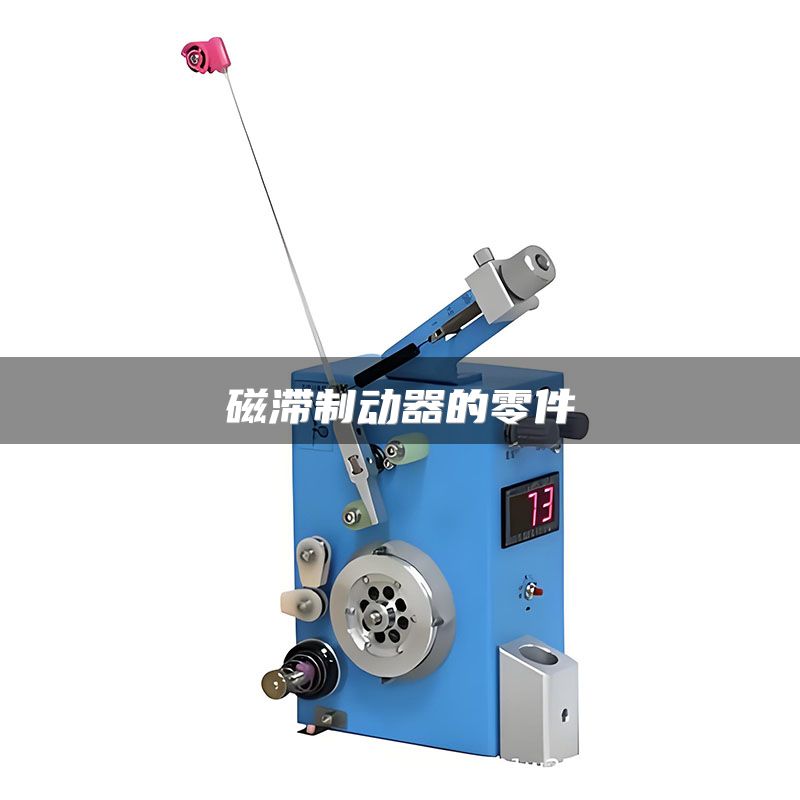

磁滞制动器的零件

磁滞制动器作为一种非接触式扭矩控制装置，在张力控制、模拟负载等工业场景中扮演着关键角色。其核心优势在于无摩擦、无磨损、扭矩稳定且可精确调节。要真正用好磁滞制动器，必须深入理解其内部零件的功能、特性及相互协作关系。本文将拆解磁滞制动器的五大核心零件，提供基于实际数据的选型与维护建议。

一、 磁滞盘：扭矩输出的核心载体

磁滞盘是制动器的核心旋转部件，通常由高磁导率合金材料（如铁钴钒合金）制成。其工作原理是利用磁滞效应：当外部磁场变化时，盘内磁畴的重新排列需要克服阻力，从而产生制动力矩。磁滞盘的关键性能指标包括饱和磁感应强度和矫顽力。

实操建议： 在选型时，需根据所需扭矩范围选择盘径。Magtrol公司的磁滞制动器，其HD-700系列磁滞盘可在0.02 Nm至11 Nm的扭矩范围内实现线性控制。对于高转速应用（如10000 RPM以上），应选择动平衡等级G2.5或更高的磁滞盘，以减小振动，延长轴承寿命。案例显示，在德国Lenze的卷绕控制系统中，采用特殊表面处理的磁滞盘能将最高工作温度从150°C提升至200°C，稳定性提升30%。

二、 磁极与线圈：磁场产生的关键

磁极和线圈共同构成了产生磁场的定子部分。线圈通常选用铜漆包线，并采用H级绝缘（耐温180°C）或以上等级。磁极的极靴形状直接影响气隙磁场的分布均匀性，进而影响扭矩的线性度和响应速度。

实操建议： 选择线圈时，需确认其额定电流和热阻。在Placid Industries的B250型号中，其线圈电阻为12.5Ω，在0-1A的电流范围内可产生0-10 Nm的扭矩。过载使用会导致线圈温升超过100°C，引发绝缘老化，使寿命缩短50%。建议在设计控制系统时，加入PTC热敏电阻进行过热保护。对于磁场精度要求高的应用（如光纤拉丝张力控制），应选择极靴经精密磨削加工的磁极，确保气隙公差在0.05mm以内。

三、 轴承：支撑与精度的保障

轴承负责支撑磁滞盘旋转，并承受径向和轴向负载。由于磁滞制动器常用于频繁启停或正反转工况，轴承的游隙和润滑脂选择至关重要。常用类型为深沟球轴承或角接触球轴承。

实操建议： 在高速或高精度场景下，推荐使用C3级游隙的轴承，以适应热膨胀。在一台日东电工的涂布机上，因轴承游隙选择不当（使用普通CN级），在3000 RPM下运行500小时后，扭矩波动从±1.5%增大至±5%。更换为C3级游隙并采用克鲁勃KLUBER ISOFLEX NBU 15润滑脂后，该问题得到解决。维护时，应定期检查轴承的径向跳动，建议更换阈值设为0.02mm。

四、 壳体与散热结构：热管理的基石

壳体不仅是结构支撑，更是散热系统的一部分。许多高规格磁滞制动器采用铝合金壳体并设计有散热翅片，甚至集成风冷或水冷通道。磁滞损耗会转化为热量，若散热不足，会导致磁滞盘性能下降。

实操建议： 选型时，必须计算连续滑差功率。Magtrol的HD-700-1型号，其最大连续滑差功率为100W。若实际应用中滑差功率持续超过此值，需强制风冷或选用水冷型号（如HD-710系列，其水冷能力可达500W）。案例表明，在线缆包覆工艺中，使用风冷磁滞制动器（风量2.5m³/min）可将壳体温度控制在85°C以下，而自然冷却状态下壳体温度会升至130°C，导致扭矩衰减15%。设计时，应确保散热风道畅通，避免积尘。

五、 编码器与安装接口：系统集成的桥梁

虽然编码器不是所有磁滞制动器的标配，但越来越多的精密控制要求集成角度或速度反馈。安装接口则决定了制动器如何与机械系统连接，常见的有法兰安装、轴伸连接等。

个人观点与思考：

磁滞制动器的未来在于智能化与集成化。目前的零件设计多为独立模块，但下一代的趋势是将温度传感器、扭矩传感器、通信模块（如EtherCAT）直接集成到壳体内部。通过STM32微控制器实时监测线圈电流和磁滞盘温度，并自动调节驱动功率，实现闭环控制。这将极大简化系统设计，并提升20%的能效。从成本角度看，虽然集成化会提高单件成本，但能减少外部传感器和布线，降低30%的系统总成本。对于工程师而言，理解每个零件的物理极限和工艺细节，是做出可靠、高效设计的基础。
